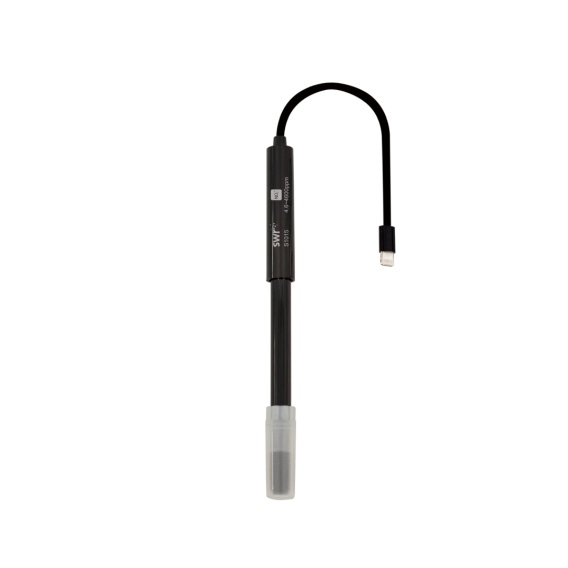

Sonda Jonów azotynowych, przeznaczona do pomiaru stężenia jonów azotynowych w roztworach wodnych w zakresie 4,6–4600 ppm,

S1015 Nitrite Ion Sensor — cyfrowy pomiar jonów azotynowych w roztworach

S1015 Nitrite Ion Sensor / Sonda Pomiaru Stężenia Jonów Azotynowych NO₂⁻ to moduł pomiarowy z serii SenseDisc, przeznaczony do badania zawartości jonów azotynowych w roztworach wodnych. W Sklep Multimedia polecamy go jako specjalistyczne wyposażenie pracowni chemicznej, biologicznej, środowiskowej, hydrochemicznej i STEM, szczególnie tam, gdzie uczniowie mają poznawać związki azotu, jakość wody, procesy przemian azotowych oraz metody analizy jonowej. Moduł S1015 pracuje w zakresie 4,6–4600 ppm, z rozdzielczością 0,5 ppm. Dokumentacja SWR wskazuje, że czujnik wykorzystuje elektrodę jonoselekcyjną, czyli elektrodę membranową, której potencjał powstaje na granicy membrany czułej i roztworu zawierającego oznaczane jony. Zależność między potencjałem elektrody a aktywnością jonów odpowiada zasadzie opisanej równaniem Nernsta. Największą wartością dydaktyczną S1015 jest możliwość pokazania uczniom, że jakość roztworu można badać nie tylko przez pH, przewodność czy barwę, ale także przez selektywny pomiar konkretnego jonu. Dzięki temu czujnik bardzo dobrze uzupełnia moduły S1002 pH, S1003 Conductivity, S1013 ORP i S1005 DO/O₂, tworząc bardziej kompletny zestaw do badań wody i roztworów.

Do czego służy czujnik S1015?

Czujnik S1015 służy do pomiaru stężenia jonów azotynowych NO₂⁻ w roztworach wodnych. Wynik podawany jest w jednostce ppm, którą w prostych zastosowaniach wodnych można traktować jako zbliżoną do mg/L, zależnie od przyjętej procedury pomiarowej i przygotowania próbki. Azotyny są ważnym składnikiem cyklu azotu. Mogą pojawiać się w wodzie, glebie, ściekach, układach biologicznych i produktach spożywczych jako etap przemian między amoniakiem, azotanami i innymi formami azotu. W edukacji szkolnej i laboratoryjnej ich pomiar pozwala omawiać procesy nitryfikacji, jakość wody, wpływ działalności człowieka na środowisko oraz znaczenie analizy chemicznej w ochronie zdrowia i środowiska. W praktyce dydaktycznej moduł można wykorzystać do badania przygotowanych roztworów wzorcowych, próbek wody, próbek środowiskowych po odpowiednim przygotowaniu, doświadczeń z przemianami związków azotu oraz projektów dotyczących jakości wody. Dokumentacja SWR jako typowe doświadczenie wskazuje pomiar zawartości jonów azotynowych w roztworze.

Jak działa elektroda jonoselekcyjna?

S1015 wykorzystuje elektrodę jonoselekcyjną, czyli elektrodę z membraną reagującą selektywnie na określony jon — w tym przypadku na jon azotynowy NO₂⁻. Kiedy elektroda ma kontakt z badanym roztworem, na granicy membrany i roztworu powstaje potencjał związany z aktywnością oznaczanych jonów. Układ elektroniczny czujnika przetwarza ten sygnał na wartość stężenia. Dla uczniów jest to bardzo dobre wprowadzenie do nowoczesnych metod analitycznych. Mogą zobaczyć, że pomiar chemiczny nie zawsze polega na zmianie koloru roztworu. Często opiera się na sygnale elektrycznym, który powstaje dzięki właściwościom membrany, elektrody i badanego roztworu. Elektroda wymaga odpowiedniego przygotowania i wzorcowania. Dokumentacja SWR wskazuje, że przed użyciem czujnik należy skalibrować, a pomiar należy odczytywać dopiero po ustabilizowaniu wskazań. W procedurze podano wzorcowanie dwupunktowe z wykorzystaniem roztworów standardowych oraz czas stabilizacji elektrody wynoszący co najmniej 5 minut.

Azotyny w wodzie i środowisku

Jony azotynowe są ważnym wskaźnikiem w badaniach środowiskowych, ponieważ mogą świadczyć o przebiegu przemian związków azotu, zanieczyszczeniu wody lub zachodzących procesach biologicznych. W wodzie naturalnej, akwariowej, hodowlanej lub ściekowej obecność azotynów może mieć istotne znaczenie dla oceny warunków środowiskowych. W edukacji przyrodniczej S1015 pozwala połączyć chemię z biologią i ekologią. Uczniowie mogą badać, dlaczego azot jest pierwiastkiem niezbędnym dla organizmów, jak krąży w przyrodzie, czym różnią się azotany, azotyny i związki amonowe oraz dlaczego nadmiar związków azotu może być problemem środowiskowym. Warto podkreślić, że sam pomiar azotynów nie stanowi pełnej analizy jakości wody. Najlepiej zestawiać go z innymi parametrami: pH, przewodnością, temperaturą, tlenem rozpuszczonym, ORP, azotanami lub jonami amonowymi. Taka analiza wieloparametrowa daje uczniom znacznie pełniejszy obraz badanej próbki.

Zastosowanie w chemii, biologii, ekologii i edukacji STEM

S1015 Nitrite Ion Sensor szczególnie dobrze sprawdza się w chemii przy omawianiu jonów, roztworów, elektrod jonoselekcyjnych, równania Nernsta, kalibracji, wzorcowania, krzywej pomiarowej i analizy ilościowej. Uczniowie mogą poznać różnicę między pomiarem jakościowym i ilościowym oraz zrozumieć, dlaczego w analizie chemicznej ważne są roztwory wzorcowe. W biologii i ekologii moduł wspiera naukę o cyklu azotu, procesach nitryfikacji, przemianach związków azotowych, jakości wody, funkcjonowaniu zbiorników wodnych i wpływie zanieczyszczeń na organizmy. Można go wykorzystać przy omawianiu ekosystemów wodnych, akwarystyki edukacyjnej, gospodarki ściekowej i ochrony środowiska. W edukacji STEM czujnik łączy chemię analityczną, elektronikę, technologię sensorów i analizę danych. Uczniowie mogą przygotować roztwory wzorcowe, wykonać kalibrację, zmierzyć próbki, zapisać wyniki, porównać dane i przygotować raport z badania.

Jakie doświadczenia można wykonać?

Pomiar stężenia jonów azotynowych w roztworze To podstawowe doświadczenie z wykorzystaniem S1015. Uczniowie przygotowują roztwór lub badaną próbkę, wykonują pomiar po kalibracji i odczytują stężenie NO₂⁻. Dokumentacja SWR wskazuje to doświadczenie jako typowe zastosowanie czujnika.

Przygotowanie roztworów wzorcowych i kalibracja Czujnik bardzo dobrze nadaje się do nauki, dlaczego w analizie chemicznej potrzebne są roztwory standardowe. Uczniowie mogą poznać ideę kalibracji niskiego i wysokiego punktu oraz zobaczyć, jak wzorcowanie wpływa na wiarygodność pomiaru. SWR opisuje dwupunktową kalibrację z użyciem roztworów standardowych jonów azotynowych.

Porównanie różnych próbek wody Można porównać próbki wody z kranu, stawu, akwarium, oczka wodnego, deszczówki lub przygotowanych roztworów laboratoryjnych. Wyniki można zestawić z pH, przewodnością i temperaturą, aby omówić różnice między próbkami.

Cykl azotu w środowisku wodnym S1015 pozwala w praktyczny sposób omawiać przemiany związków azotu. Uczniowie mogą analizować, gdzie w cyklu azotu pojawiają się azotyny, czym różnią się od azotanów i dlaczego ich obecność w wodzie wymaga kontroli.

Badanie jakości wody w akwarium edukacyjnym W kontrolowanym układzie szkolnym czujnik można wykorzystać do rozmowy o równowadze biologicznej w akwarium, przemianach azotu i znaczeniu parametrów chemicznych dla organizmów wodnych. Pomiar azotynów warto zestawić z tlenem rozpuszczonym, pH i temperaturą.

Wpływ rozcieńczania na stężenie jonów Uczniowie mogą przygotować serię rozcieńczeń roztworu azotynu i sprawdzić, jak zmienia się wskazanie czujnika. To bardzo dobre ćwiczenie z przygotowywania roztworów, stężeń i analizy ilościowej.

Porównanie azotynów z innymi jonami azotu Jeżeli pracownia dysponuje również czujnikiem azotanów lub amonowym, można porównać różne formy azotu w roztworach. Uczniowie lepiej zrozumieją, że „azot w wodzie” może występować w różnych postaciach chemicznych.

Wpływ pH na warunki pomiaru Dokumentacja SWR wskazuje optymalny zakres pH pracy elektrody jako pH 4,5–8. Można wykorzystać to do omówienia, dlaczego warunki próbki mają znaczenie dla pomiaru jonoselekcyjnego i dlaczego nie każda próbka może być mierzona bez przygotowania.

Interferencje jonowe w analizie chemicznej Czujnik umożliwia rozmowę o tym, że elektrody jonoselekcyjne są selektywne, ale nie całkowicie wolne od zakłóceń. Dokumentacja SWR wskazuje możliwe interferencje m.in. ze strony jonów octanowych, fluorkowych, chlorkowych, azotanowych i siarczanowych, przy czym poważny błąd pojawia się dopiero przy odpowiednio wysokich stężeniach interferentów.

Projekt środowiskowy — azotyny w wodzie Uczniowie mogą przygotować projekt badawczy: zebrać próbki, opisać ich pochodzenie, zmierzyć azotyny, pH, przewodność i temperaturę, a następnie przedstawić wyniki w tabeli i na wykresie. To bardzo dobra forma pracy interdyscyplinarnej.

Współpraca z SenseDisc Pro

Czujnik S1015 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu modułu wynik może być prezentowany na ekranie stacji jako wartość liczbowa, wykres, tarcza lub tabela. Dzięki temu pomiar jonów azotynowych można przeprowadzić w sposób czytelny i wygodny dla uczniów. W doświadczeniach jonoselekcyjnych szczególnie przydatny jest wykres, ponieważ wskazanie elektrody stabilizuje się w czasie. Uczniowie mogą obserwować, jak po zanurzeniu sondy w próbce wynik stopniowo dochodzi do wartości stabilnej. To dobry moment, aby omówić czas odpowiedzi czujnika, stabilizację elektrody i znaczenie cierpliwości w pomiarach analitycznych. SenseDisc Pro umożliwia także pracę wielokanałową. S1015 można łączyć z czujnikiem pH S1002, przewodności S1003, ORP S1013, temperatury S0009, tlenu rozpuszczonego S1005 lub innymi modułami. Dzięki temu można tworzyć kompletne stanowiska do badania jakości wody i roztworów.

Współpraca z iLab V12.0

S1015 Nitrite Ion Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach jonoselekcyjnych oprogramowanie jest szczególnie przydatne, ponieważ pozwala śledzić stabilizację wskazań i dokumentować cały przebieg doświadczenia. W iLab V12.0 uczniowie mogą porównywać próbki, zapisywać serie pomiarowe, analizować wpływ rozcieńczania, zestawiać wyniki z pH i przewodnością oraz przygotowywać raporty z badań. Program pomaga uporządkować pracę: przygotowanie próbek, kalibracja, pomiar, zapis danych, tabela, wykres i wniosek. Dzięki temu S1015 nie jest tylko sondą do odczytu jednej wartości. Staje się narzędziem do nauki pełnej procedury analitycznej — od przygotowania roztworów wzorcowych po interpretację wyniku.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S1015 Nitrite Ion Sensor oznacza możliwość prowadzenia bardziej zaawansowanych, ale nadal szkolnych doświadczeń z chemii analitycznej, ekologii i badań środowiskowych. Moduł pozwala pokazać uczniom, jak działają elektrody jonoselekcyjne i jak wygląda ilościowy pomiar konkretnego jonu w roztworze. Dla ucznia to bardzo dobra nauka pracy laboratoryjnej. Uczeń widzi, że wynik pomiaru zależy nie tylko od samego czujnika, ale także od przygotowania próbki, kalibracji, czasu stabilizacji, pH, temperatury i obecności innych jonów. To rozwija uważność, dokładność i umiejętność krytycznej interpretacji danych. Dla szkoły to moduł, który wzmacnia pracownię chemiczną, biologiczną, środowiskową i STEM. Sprawdza się jako element zestawów SenseDisc Pro BioChem, Environment & Ecology oraz Advanced, a także jako samodzielne narzędzie do badań wody, jonów azotynowych i jakości środowiska.

Praktyczne wskazówki użytkowania

Przed rozpoczęciem pomiaru elektrodę należy przygotować zgodnie z instrukcją. Sondę trzeba przepłukać wodą destylowaną, osuszyć bibułą filtracyjną lub delikatnym papierem laboratoryjnym i zanurzyć w roztworze wzorcowym albo badanej próbce. Po pomiarze dokumentacja SWR zaleca możliwie szybkie oczyszczenie elektrody wodą destylowaną, osuszenie powierzchni i założenie osłony ochronnej. Czujnik wymaga dwupunktowej kalibracji przed użyciem. Najlepiej dobrać roztwory wzorcowe tak, aby ich stężenia były możliwie bliskie przewidywanemu zakresowi badanych próbek. Takie podejście zwiększa dokładność pomiaru i ułatwia uzyskanie stabilnych wyników. Podczas pomiaru należy odczekać, aż wskazanie się ustabilizuje. Dokumentacja SWR podaje minimalny czas stabilizacji wynoszący co najmniej 5 minut. W pomiarach porównawczych warto stosować tę samą objętość próbki, podobną temperaturę i ten sam czas oczekiwania przed odczytem. Optymalny zakres pH dla pracy elektrody wynosi pH 4,5–8, a zakres temperatury użytkowania 5–50°C. Najlepsze warunki pomiarowe uzyskuje się przy temperaturze około 25°C. Poza tym zakresem wyniki mogą być mniej stabilne lub wymagać ostrożniejszej interpretacji. Elektroda zawiera roztwór wewnętrzny 3 mol/L KCl, który w razie potrzeby należy uzupełniać przez boczny otwór sondy. Dokumentacja wskazuje również, że jeżeli elektroda nie będzie używana przez krótki czas, zaleca się usunięcie lub odzyskanie płynu wypełniającego, ponieważ może on stopniowo odparowywać. Przy interpretacji wyników należy pamiętać o możliwych interferencjach jonowych. Jony octanowe, fluorkowe, chlorkowe, azotanowe i siarczanowe mogą wpływać na wskazania przy odpowiednio wysokich stężeniach, natomiast obecność cyjanków jest wskazywana jako szczególnie problematyczna i niedopuszczalna w standardowym pomiarze.
