Sonda Dwutlenku Węgla CO₂, przeznaczony do cyfrowego pomiaru stężenia dwutlenku węgla w zakresie 0–100000 ppm.

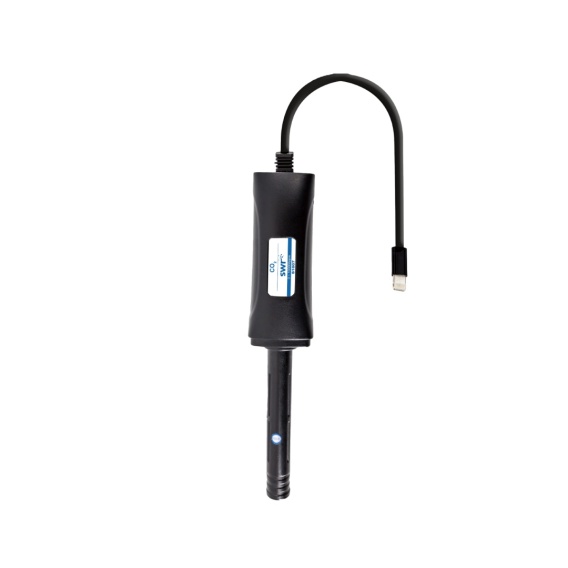

S1007 CO₂ Gas Sensor — cyfrowy pomiar dwutlenku węgla

S1007 CO₂ Gas Sensor / Czujnik Dwutlenku Węgla CO₂ to moduł pomiarowy z serii SenseDisc, przeznaczony do badania stężenia dwutlenku węgla w powietrzu i przygotowanych układach eksperymentalnych. W Sklep Multimedia polecamy go jako bardzo praktyczne wyposażenie pracowni biologicznej, chemicznej, geograficznej, ekologicznej i STEM, ponieważ CO₂ jest jednym z najważniejszych gazów omawianych w edukacji przyrodniczej. Moduł pracuje w zakresie 0–100000 ppm, z rozdzielczością 2 ppm. Dokładność pomiaru zależy od zakresu stężenia i wynosi: 3% dla 0–5000 ppm, 4% dla 5000–50000 ppm oraz 6% dla 50000–100000 ppm. Dokumentacja SWR wskazuje, że czujnik S1007 jest detektorem opartym na absorpcji promieniowania podczerwonego, charakteryzuje się dobrą selektywnością, wysoką czułością, brakiem zależności od tlenu, długą żywotnością, niskim poborem energii i brakiem konieczności wstępnego nagrzewania. Największą wartością dydaktyczną S1007 jest możliwość obserwowania zmian stężenia CO₂ w czasie. Uczniowie mogą zobaczyć, że dwutlenek węgla powstaje podczas oddychania, może być zużywany podczas fotosyntezy, zwiększa się w zamkniętych pomieszczeniach i może być mierzony jako realny parametr jakości powietrza.

Do czego służy czujnik S1007?

Czujnik S1007 służy do pomiaru stężenia dwutlenku węgla CO₂ w powietrzu, gazach i przygotowanych układach doświadczalnych. Wynik podawany jest w jednostce ppm, czyli liczbie cząsteczek CO₂ przypadających na milion cząsteczek gazu. Pomiar odbywa się metodą absorpcji promieniowania podczerwonego. Dwutlenek węgla pochłania promieniowanie podczerwone w charakterystycznym zakresie, a układ optyczny czujnika analizuje, jak silnie promieniowanie zostało osłabione przez obecność CO₂. Na tej podstawie system oblicza stężenie dwutlenku węgla. W praktyce szkolnej moduł można wykorzystać do badań jakości powietrza w sali, porównania powietrza w różnych miejscach, analizy powietrza wydychanego, doświadczeń z drożdżami, fotosyntezą, fermentacją i reakcjami chemicznymi, w których powstaje dwutlenek węgla.

Dwutlenek węgla jako parametr biologiczny i środowiskowy

CO₂ jest gazem bardzo ważnym dla zrozumienia procesów biologicznych i środowiskowych. Powstaje podczas oddychania organizmów, fermentacji i spalania, a jednocześnie jest wykorzystywany przez rośliny w procesie fotosyntezy. W pomieszczeniach jego stężenie rośnie, gdy przebywa w nich wiele osób i brakuje odpowiedniej wentylacji. Dzięki czujnikowi S1007 uczniowie mogą samodzielnie sprawdzić, jak zmienia się poziom CO₂ w czasie. To bardzo dobrze łączy biologię, chemię, geografię, ekologię i edukację zdrowotną. Pomiar CO₂ pozwala rozmawiać o oddychaniu, fotosyntezie, jakości powietrza, wentylacji, klimacie, gazach cieplarnianych i wpływie człowieka na środowisko.

Zastosowanie w biologii, chemii, geografii, ekologii i edukacji STEM

S1007 CO₂ Gas Sensor szczególnie dobrze sprawdza się w biologii przy omawianiu fotosyntezy, oddychania komórkowego, fermentacji, wymiany gazowej oraz warunków życia organizmów. Uczniowie mogą obserwować, kiedy stężenie CO₂ rośnie, a kiedy spada. W chemii moduł pozwala analizować reakcje, w których powstaje dwutlenek węgla, np. reakcje węglanów z kwasami w bezpiecznie przygotowanych układach szkolnych. Czujnik umożliwia obserwowanie szybkości powstawania CO₂ i porównywanie warunków reakcji. W geografii, ekologii i edukacji środowiskowej S1007 pozwala badać jakość powietrza w sali, na korytarzu, w szklarni, w zamkniętym pojemniku, w pobliżu roślin albo w różnych warunkach wentylacji. W edukacji STEM moduł dobrze łączy pomiar gazów, biologię, chemię, analizę danych i projektowanie doświadczeń.

Jakie doświadczenia można wykonać?

Ocena jakości powietrza w sali lekcyjnej Uczniowie mogą mierzyć stężenie CO₂ na początku lekcji, w trakcie zajęć i po przewietrzeniu pomieszczenia. To bardzo praktyczne doświadczenie pokazujące znaczenie wentylacji i jakości powietrza w miejscu nauki. SWR wskazuje ocenę jakości powietrza jako jedno z typowych zastosowań czujnika CO₂.

Porównanie powietrza wydychanego z powietrzem otoczenia Czujnik pozwala pokazać, że powietrze wydychane przez człowieka zawiera więcej CO₂ niż powietrze atmosferyczne. To proste doświadczenie bardzo dobrze łączy biologię człowieka, oddychanie i wymianę gazową. SWR wymienia porównanie gazu wydychanego przez człowieka z gazem środowiskowym jako typowe doświadczenie dla tego modułu.

Fotosynteza roślin S1007 można wykorzystać do obserwacji spadku stężenia CO₂ w układzie z rośliną oświetloną światłem. Uczniowie mogą porównać warunki jasne i zacienione, różne natężenia światła albo różne ilości materiału roślinnego. Dokumentacja SWR wskazuje fotosyntezę roślin jako jedno z typowych doświadczeń.

Oddychanie drożdży W doświadczeniu z drożdżami uczniowie mogą obserwować wzrost stężenia CO₂ w czasie. Pozwala to omówić oddychanie, fermentację, metabolizm mikroorganizmów i zależność procesów biologicznych od warunków środowiskowych. SWR wskazuje badanie sposobu oddychania drożdży jako typowe zastosowanie czujnika.

Szybkość powstawania CO₂ w reakcji chemicznej W bezpiecznej reakcji szkolnej, np. kwasu z węglanem, można analizować, jak szybko rośnie stężenie CO₂. Uczniowie mogą porównywać ilość reagentów, stężenie, temperaturę albo stopień rozdrobnienia substancji. SWR wskazuje badanie szybkości generowania CO₂ w reakcji chemicznej jako typowe doświadczenie.

Wpływ wentylacji na poziom CO₂ Uczniowie mogą porównać pomiar w zamkniętej sali, po uchyleniu okna i po intensywnym przewietrzeniu. To bardzo praktyczne ćwiczenie dla edukacji zdrowotnej i środowiskowej.

CO₂ w układzie zamkniętym z organizmami W odpowiednio przygotowanym i bezpiecznym układzie można obserwować, jak zmienia się stężenie CO₂ w obecności kiełkujących nasion, drożdży lub materiału biologicznego. Celem jest obserwacja procesu, a nie tworzenie warunków szkodliwych dla organizmów.

Porównanie CO₂, tlenu i światła W połączeniu z czujnikiem tlenu S1005, czujnikiem światła S0019 i czujnikiem temperatury S0009 można prowadzić bardziej kompletne doświadczenia dotyczące fotosyntezy i oddychania. Uczniowie mogą zobaczyć, jak zmiany światła wpływają na zużycie CO₂ i produkcję tlenu.

Monitoring warunków w szklarni lub terrarium edukacyjnym Moduł może być wykorzystany do obserwacji zmian CO₂ w małych układach edukacyjnych, np. przy roślinach lub organizmach w bezpiecznie przygotowanym środowisku. Wyniki można zestawić z temperaturą, wilgotnością i światłem.

Współpraca z SenseDisc Pro

Czujnik S1007 współpracuje ze stacją bazową SenseDisc Pro przez S3000 Universal Input. Dokumentacja SWR wskazuje, że moduł S1007 należy podłączyć do uniwersalnego wejścia S3000, a następnie do dowolnego portu stacji pomiarowej SenseDisc.

Po podłączeniu wynik może być prezentowany na ekranie stacji jako wartość liczbowa, wykres, tarcza lub tabela. W doświadczeniach z CO₂ szczególnie przydatny jest wykres, ponieważ stężenie gazu często zmienia się stopniowo i najlepiej analizować je jako przebieg w czasie. SenseDisc Pro umożliwia również pracę wielokanałową. S1007 można łączyć z czujnikiem tlenu, temperatury, wilgotności, światła, pH, przewodności lub innymi modułami. Dzięki temu można tworzyć pełne stanowiska do badań biologicznych, środowiskowych i chemicznych.

Współpraca z iLab V12.0

S1007 CO₂ Gas Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach CO₂ jest to szczególnie wartościowe, ponieważ najważniejsze wnioski często wynikają z obserwacji zmian w czasie, a nie z pojedynczego odczytu. W iLab V12.0 uczniowie mogą analizować wzrost CO₂ podczas oddychania drożdży, spadek CO₂ podczas fotosyntezy, zmiany poziomu gazu w sali lekcyjnej albo szybkość powstawania CO₂ w reakcji chemicznej. Dane można porównywać, zapisywać i omawiać na podstawie wykresu. Dzięki temu czujnik S1007 staje się narzędziem do pełnej pracy badawczej: postawienia pytania, przygotowania doświadczenia, zebrania danych, opracowania wykresu i sformułowania wniosku.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S1007 CO₂ Gas Sensor oznacza możliwość prowadzenia bardzo atrakcyjnych doświadczeń z biologii, chemii, ekologii i jakości powietrza. Czujnik pozwala pokazać procesy, które zwykle są niewidoczne: oddychanie, fotosyntezę, fermentację, powstawanie CO₂ i wpływ wentylacji na powietrze w sali. Dla ucznia to nauka oparta na realnym pomiarze. Dwutlenek węgla przestaje być tylko gazem opisywanym w podręczniku — można go zmierzyć, zobaczyć jego zmianę na wykresie i powiązać z konkretnymi procesami. Uczeń lepiej rozumie, dlaczego organizmy oddychają, jak rośliny wykorzystują CO₂, dlaczego pomieszczenia trzeba wietrzyć i jak dane pomagają oceniać jakość środowiska. Dla szkoły to moduł, który wzmacnia pracownię biologiczną, chemiczną, geograficzną, środowiskową i STEM. Sprawdza się jako element zestawów SenseDisc Pro BioChem, Environment & Ecology, Geography oraz Advanced, a także jako samodzielne narzędzie do badań powietrza, fotosyntezy, oddychania i reakcji chemicznych.

Praktyczne wskazówki użytkowania

Po podłączeniu czujnika należy umieścić go w badanym środowisku i odczekać na stabilizację wskazania. Dokumentacja SWR wskazuje, że dane mogą pojawiać się z opóźnieniem, dlatego po umieszczeniu czujnika w badanym środowisku należy odczekać około 3–5 sekund. Czujnik jest fabrycznie skalibrowany i w typowych warunkach może być używany bez kalibracji. Jeżeli po długotrwałej pracy ciągłej wskazania wydają się przesunięte, dokumentacja SWR opisuje procedurę resetu po ustabilizowaniu wskazania w przewiewnym powietrzu zewnętrznym przez około 5 minut. Podczas doświadczeń należy unikać przypadkowego wpływu oddechu osoby wykonującej pomiar na wskazania czujnika. Nawet krótki wydech w pobliżu sondy może podnieść wynik i zaburzyć doświadczenie. SWR zwraca również uwagę, aby chronić sondę przed dostaniem się cieczy do wnętrza, ponieważ może to trwale uszkodzić czujnik. Nie należy używać czujnika w środowisku o dużym zapyleniu. W doświadczeniach z CO₂ warto stosować możliwie małe naczynia lub komory, ponieważ dwutlenek węgla jest gazem cięższym od powietrza, a mniejsza objętość ułatwia uzyskanie czytelnych zmian stężenia.
