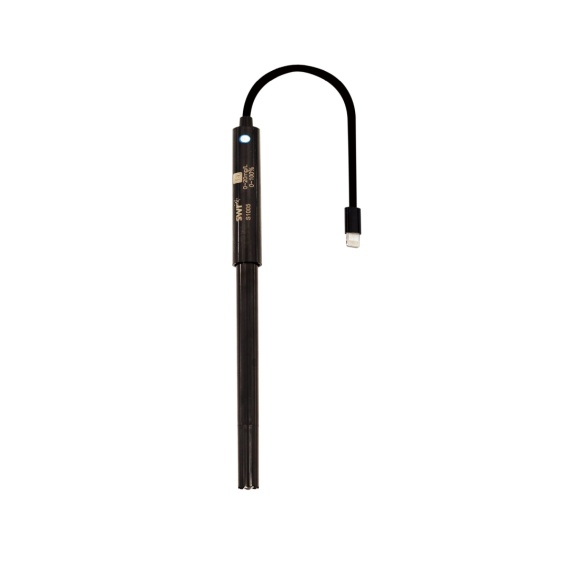

Sonda DO/O₂ oznaczenia tlenu rozpuszczonego i gazowego, przeznaczony do pomiaru w dwóch trybach: O₂ 0–100% oraz DO 0–20 mg/L.

S1005 DO/O₂ Sensor — cyfrowy pomiar tlenu w wodzie i powietrzu

S1005 DO/O₂ Sensor / Moduł Oznaczania Tlenu Rozpuszczonego i Tlenu Gazowego to zaawansowany moduł pomiarowy z serii SenseDisc, przeznaczony do badania zawartości tlenu w środowisku gazowym oraz tlenu rozpuszczonego w cieczach. W Sklep Multimedia polecamy go jako bardzo ważne wyposażenie pracowni biologicznej, chemicznej, hydrochemicznej, geograficznej, ekologicznej i STEM, szczególnie tam, gdzie uczniowie mają badać procesy życiowe, jakość wody i warunki środowiskowe na podstawie realnych danych. Moduł pracuje w dwóch trybach pomiarowych. W trybie O₂ mierzy stężenie tlenu w zakresie 0–100%, z dokładnością ±2% F.S. i rozdzielczością 0,1%. W trybie DO mierzy tlen rozpuszczony w wodzie w zakresie 0–20 mg/L, z dokładnością ±0,5 mg/L i rozdzielczością 0,01 mg/L. Największą wartością dydaktyczną S1005 jest jego podwójna funkcjonalność. Ten sam moduł pozwala analizować zarówno tlen gazowy, jak i tlen rozpuszczony w wodzie. Dzięki temu można prowadzić doświadczenia z oddychania, fotosyntezy, fermentacji, jakości wód, ekologii zbiorników wodnych, procesów biologicznych i zmian zachodzących w środowisku.

Do czego służy czujnik S1005?

Czujnik S1005 służy do pomiaru tlenu gazowego O₂ oraz tlenu rozpuszczonego DO. Tlen gazowy można analizować w powietrzu lub w przygotowanych układach laboratoryjnych, natomiast tlen rozpuszczony jest jedną z podstawowych wielkości opisujących jakość środowiska wodnego. Pomiar odbywa się metodą polarograficzną. Sonda wykorzystuje układ elektrodowy anoda–katoda oraz membranę gazoprzepuszczalną. Cząsteczki tlenu dyfundują przez membranę do elektrody, a zachodzące procesy elektrochemiczne są proporcjonalne do stężenia tlenu w badanej próbce. W praktyce szkolnej oznacza to, że uczniowie mogą badać nie tylko samą obecność tlenu, ale również jego zmiany w czasie. Można sprawdzić, jak tlen rozpuszczony zmienia się w wodzie z różnych źródeł, jak wpływa na niego mieszanie, temperatura, fotosynteza roślin wodnych, oddychanie organizmów albo rozkład materii organicznej.

Tlen rozpuszczony — dlaczego jest tak ważny?

Tlen rozpuszczony w wodzie jest jednym z najważniejszych wskaźników jakości środowiska wodnego. Organizmy wodne, takie jak ryby, bezkręgowce, mikroorganizmy i rośliny, funkcjonują w ścisłej zależności od ilości dostępnego tlenu. Zbyt niski poziom tlenu może świadczyć o przeciążeniu biologicznym zbiornika, eutrofizacji, rozkładzie materii organicznej lub niewystarczającym napowietrzeniu. Dzięki czujnikowi S1005 uczniowie mogą zrozumieć, że woda nie jest tylko „czysta” albo „brudna” na podstawie wyglądu. Jej jakość można opisywać konkretnymi parametrami, a jednym z nich jest właśnie zawartość tlenu rozpuszczonego. To bardzo dobry punkt wyjścia do projektów środowiskowych, badań terenowych i zajęć o ekosystemach wodnych.

Zastosowanie w biologii, chemii, ekologii, geografii i edukacji STEM

S1005 DO/O₂ Sensor szczególnie dobrze sprawdza się w biologii przy omawianiu oddychania komórkowego, fotosyntezy, procesów metabolicznych, wymiany gazowej, fermentacji i warunków życia organizmów wodnych. Uczniowie mogą obserwować, kiedy tlen jest zużywany, a kiedy powstaje. W chemii moduł pozwala analizować rozpuszczalność gazów w wodzie, wpływ temperatury na zawartość tlenu, właściwości roztworów, procesy utleniania oraz przemiany zachodzące w układach wodnych. W hydrochemii i edukacji środowiskowej czujnik staje się narzędziem do oceny jakości wody powierzchniowej, pitnej, akwariowej, stawowej lub próbek pobranych w terenie. W geografii i ekologii S1005 pozwala prowadzić projekty dotyczące jezior, rzek, stawów, oczek wodnych, eutrofizacji, wpływu zanieczyszczeń i warunków środowiskowych na życie organizmów. W edukacji STEM moduł łączy biologię, chemię, pomiar cyfrowy, analizę danych i modelowanie procesów środowiskowych.

Jakie doświadczenia można wykonać?

Pomiar tlenu rozpuszczonego w różnych próbkach wody Uczniowie mogą porównać wodę z kranu, wodę mineralną, wodę ze stawu, akwarium, deszczówkę lub wodę po napowietrzeniu. Wyniki można zestawić z pH, przewodnością i temperaturą, tworząc pełniejszy obraz jakości próbki.

Oddychanie drożdży Strona produktowa wskazuje oddychanie drożdży jako jedno z zastosowań modułu S1005. Uczniowie mogą obserwować zmiany stężenia tlenu w układzie, w którym drożdże prowadzą procesy metaboliczne. To bardzo dobre doświadczenie łączące biologię, chemię i analizę danych.

Fotosynteza roślin wodnych S1005 pozwala badać, jak rośliny wodne wpływają na zawartość tlenu w wodzie w obecności światła. Można porównywać próbki oświetlone i zacienione, różne natężenia światła albo różne warunki środowiskowe. Strona produktowa wskazuje fotosyntezę roślin jako jedno z zastosowań modułu.

Wpływ temperatury na tlen rozpuszczony Uczniowie mogą sprawdzić, jak zmienia się zawartość tlenu rozpuszczonego w wodzie chłodnej i cieplejszej. To bardzo czytelne doświadczenie pokazujące, dlaczego temperatura wody ma znaczenie dla organizmów wodnych.

Napowietrzanie wody Można porównać wodę stojącą i wodę intensywnie mieszaną lub napowietrzaną. Uczniowie zobaczą, że ruch wody i kontakt z powietrzem wpływają na zawartość tlenu rozpuszczonego.

Eutrofizacja i spadek tlenu w wodzie W kontrolowanym doświadczeniu edukacyjnym można omawiać, jak nadmiar materii organicznej i rozwój mikroorganizmów wpływają na zużycie tlenu. Strona produktowa wskazuje monitoring eutrofizacji jako jedno z zastosowań czujnika.

Porównanie warunków w akwarium lub oczku wodnym Moduł może być używany do oceny warunków tlenowych w małych zbiornikach edukacyjnych. Uczniowie mogą porównywać próbki pobrane przed i po napowietrzaniu albo w różnych porach dnia.

Tlen gazowy w powietrzu W trybie O₂ czujnik może służyć do badania zawartości tlenu w układach gazowych. Kalibracja jednopunktowa w powietrzu wykorzystuje znaną zawartość tlenu atmosferycznego, około 20,9%, co wskazano w opisie procedury kalibracyjnej.

Porównanie oddychania i fotosyntezy Na jednej lekcji można pokazać dwa procesy przeciwstawne pod względem bilansu tlenu: oddychanie, które zużywa tlen, oraz fotosyntezę, która w odpowiednich warunkach może zwiększać ilość tlenu rozpuszczonego w wodzie.

Jakość wody jako projekt badawczy W połączeniu z czujnikiem pH S1002, przewodności S1003, temperatury S0009 i światła S0019 można przygotować pełny projekt badania jakości wody. Uczniowie mogą zebrać próbki, wykonać pomiary, porównać wyniki i przygotować raport środowiskowy.

Współpraca z SenseDisc Pro

Czujnik S1005 współpracuje ze stacją bazową SenseDisc Pro przez S3000 Universal Input. Strona produktowa wskazuje kompatybilność z SenseDisc oraz uniwersalnym wejściem S3000, co umożliwia integrację modułu z systemem akwizycji danych.Po podłączeniu modułu wynik może być prezentowany na ekranie stacji jako wartość liczbowa, wykres lub tabela. W doświadczeniach z tlenem szczególnie przydatny jest wykres, ponieważ wiele procesów biologicznych i środowiskowych zachodzi w czasie. Uczniowie mogą obserwować, czy stężenie tlenu rośnie, spada, stabilizuje się albo reaguje na zmianę warunków. SenseDisc Pro umożliwia również pracę wielokanałową. S1005 można łączyć z czujnikiem temperatury, pH, przewodności, CO₂, światła, wilgotności lub innymi modułami. Dzięki temu można tworzyć pełne stanowiska do badań hydrochemicznych, biologicznych i ekologicznych.

Współpraca z iLab V12.0

S1005 DO/O₂ Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach tlenu jest to szczególnie wartościowe, ponieważ najważniejsze wnioski często wynikają nie z pojedynczego odczytu, ale z przebiegu zmian w czasie. W iLab V12.0 uczniowie mogą obserwować zmiany tlenu rozpuszczonego podczas fotosyntezy, oddychania, napowietrzania, mieszania próbki lub zmiany temperatury. Program pomaga uporządkować wyniki i przygotować raport z doświadczenia. Dzięki temu czujnik S1005 nie jest tylko cyfrowym tlenomierzem. Staje się narzędziem do pełnej pracy badawczej: postawienia pytania, zaplanowania doświadczenia, zebrania danych, opracowania wykresu i sformułowania wniosku.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S1005 DO/O₂ Sensor oznacza możliwość prowadzenia bardzo atrakcyjnych doświadczeń z biologii, chemii, ekologii i hydrochemii. Moduł pozwala pokazać procesy, które zwykle są trudne do bezpośredniej obserwacji: zużycie tlenu przez organizmy, produkcję tlenu podczas fotosyntezy czy zmianę jakości środowiska wodnego. Dla ucznia to nauka oparta na realnym pomiarze. Tlen staje się nie tylko pojęciem z lekcji o oddychaniu i fotosyntezie, ale wielkością, którą można zmierzyć, zapisać i zobaczyć na wykresie. Uczeń lepiej rozumie, dlaczego tlen rozpuszczony jest kluczowy dla życia w wodzie i dlaczego warunki środowiskowe wpływają na organizmy. Dla szkoły to moduł, który wzmacnia pracownię biologiczną, chemiczną, geograficzną, środowiskową i STEM. Sprawdza się jako element zestawów SenseDisc Pro BioChem, Environment & Ecology, Geography oraz Advanced, a także jako samodzielne narzędzie do badań wody, fotosyntezy i procesów biologicznych.

Praktyczne wskazówki użytkowania

Przed rozpoczęciem pomiaru należy przygotować sondę zgodnie z procedurą. Strona produktowa wskazuje konieczność wypełnienia osłony płynem elektrodowym do około 3/4 objętości, sprawdzenia szczelności, usunięcia pęcherzyków powietrza oraz wykonania 45-minutowej polaryzacji elektrody. W trybie DO wymagana jest odpowiednia kalibracja. Dane produktowe wskazują kalibrację dwupunktową dla tlenu rozpuszczonego z wykorzystaniem punktu zerowego, np. roztworu siarczynu sodu, oraz punktu wysokiego w środowisku nasyconym powietrzem. Dla trybu O₂ wskazana jest kalibracja jednopunktowa w powietrzu. Podczas pomiaru tlenu rozpuszczonego próbka powinna być w ruchu. Strona produktowa wskazuje wymagane mieszanie próbki cieczy dla poprawy dyfuzji tlenu do membrany sondy, np. przez ręczne poruszanie sondą z prędkością około 20–30 cm/s albo mieszanie magnetyczne. Należy chronić membranę gazoprzepuszczalną przed uszkodzeniem, zabrudzeniem i wysychaniem. Po zakończeniu pracy sondę należy przepłukać i przechowywać zgodnie z instrukcją. Przy dłuższym przechowywaniu opis produktowy wskazuje demontaż osłony, usunięcie płynu i dokładne osuszenie elementów przed suchym przechowywaniem.
