Sonda Chloru Gazowego Cl₂, przeznaczony do cyfrowego pomiaru stężenia chloru gazowego w zakresie 0–10 ppm.

S1017 Chlorine Gas Sensor — cyfrowy pomiar chloru gazowego

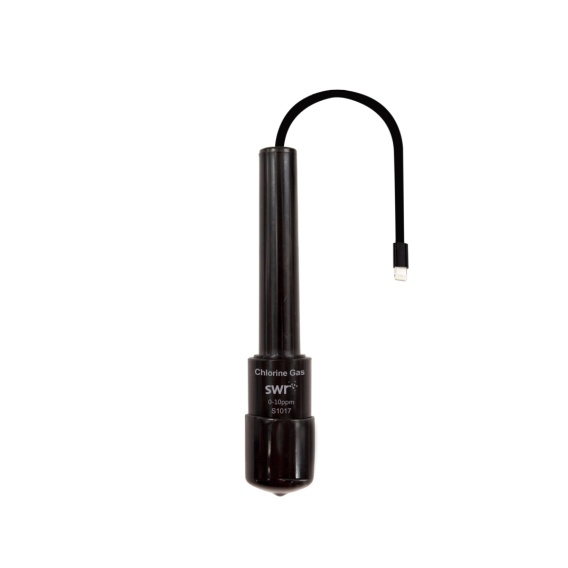

S1017 Chlorine Gas Sensor / Czujnik Chloru Gazowego Cl₂ to specjalistyczny moduł pomiarowy z serii SenseDisc, przeznaczony do badania stężenia chloru gazowego w kontrolowanych próbkach powietrza lub przygotowanych układach gazowych. W Sklep Multimedia polecamy go jako wyposażenie zaawansowanej pracowni chemicznej, środowiskowej i STEM, szczególnie tam, gdzie uczniowie poznają właściwości gazów, procesy utleniania, dezynfekcję, jakość powietrza oraz działanie czujników elektrochemicznych. Moduł S1017 pracuje w zakresie 0–10 ppm, z dokładnością ±1% F.S. i rozdzielczością 0,1 ppm. Oficjalna karta SWR wskazuje, że czujnik jest modelem SenseDisc S1017, przeznaczonym do pomiaru chloru gazowego, a jego działanie opiera się na elektrochemicznej detekcji stężenia chloru. Największą wartością dydaktyczną tego modułu jest możliwość pokazania, że nawet niewidoczne stężenia gazu można mierzyć w sposób ilościowy. Uczniowie mogą obserwować zmianę wskazania w czasie, porównać stabilizację odczytu, zrozumieć działanie membrany gazoprzepuszczalnej i powiązać wynik pomiaru z procesami chemicznymi zachodzącymi na elektrodzie.

Do czego służy czujnik S1017?

Czujnik S1017 służy do pomiaru stężenia chloru gazowego Cl₂. Wynik podawany jest w jednostce ppm, czyli jako liczba cząsteczek chloru przypadających na milion cząsteczek mieszaniny gazowej. Chlor jest gazem reaktywnym, silnie utleniającym i wymagającym szczególnej ostrożności. W edukacji szkolnej i laboratoryjnej moduł S1017 powinien być wykorzystywany wyłącznie w kontrolowanych demonstracjach, z bardzo małymi ilościami substancji, odpowiednią wentylacją i pełnym nadzorem nauczyciela. Nie jest to czujnik do swobodnych eksperymentów uczniowskich ani do pracy poza przygotowanym stanowiskiem. W praktyce dydaktycznej S1017 pozwala omawiać pomiar gazów aktywnych chemicznie, reakcje redoks, działanie membran selektywnych, dezynfekcję, utlenianie, bezpieczeństwo pracy laboratoryjnej oraz podstawy monitoringu gazów w środowisku.

Zasada działania czujnika elektrochemicznego

Czujnik S1017 wykorzystuje zasadę pomiaru elektrochemicznego. Według SWR sonda składa się z elektrody i elektrolitu, a elektrolit jest oddzielony od środowiska przez selektywną membranę gazoprzepuszczalną. Gaz dyfundujący do wnętrza czujnika wywołuje reakcję redoks na powierzchni elektrody, generując prąd, którego wartość odpowiada stężeniu chloru. Czujnik przekształca następnie sygnał elektrody na sygnał pomiarowy. Dla uczniów jest to bardzo dobry przykład praktycznego zastosowania elektrochemii. Pomiar gazu nie polega tutaj na obserwacji koloru czy zapachu, ale na przekształceniu reakcji chemicznej w sygnał elektryczny, który można zarejestrować, zapisać i przedstawić na wykresie. Taki sposób działania pozwala połączyć kilka tematów: utlenianie i redukcję, przepuszczalność membran, stężenie gazów, prąd elektryczny, kalibrację sensorów i cyfrową akwizycję danych.

Chlor gazowy — znaczenie chemiczne i środowiskowe

Chlor jest substancją o dużym znaczeniu przemysłowym i technologicznym, wykorzystywaną m.in. w procesach dezynfekcji, uzdatniania wody i produkcji chemicznej. Jednocześnie jest gazem toksycznym, drażniącym i wymagającym ostrożnego obchodzenia się. Karty bezpieczeństwa i opracowania branżowe opisują chlor jako gaz niebezpieczny, którego wycieki mogą stanowić zagrożenie dla ludzi i środowiska. W edukacji przyrodniczej czujnik S1017 może być wykorzystany do rozmowy o tym, że substancje chemiczne mają zarówno praktyczne zastosowania, jak i wymagania bezpieczeństwa. To dobry przykład produktu, który pozwala połączyć chemię, ochronę środowiska, technologię sensorów i kulturę pracy laboratoryjnej. Warto wyraźnie podkreślać, że pomiary z użyciem chloru powinny być prowadzone wyłącznie jako demonstracje nauczycielskie lub ćwiczenia w odpowiednio przygotowanej pracowni. Uczniowie nie powinni samodzielnie wytwarzać, wdychać ani bezpośrednio eksponować się na chlor.

Zastosowanie w chemii, ochronie środowiska i edukacji STEM

S1017 Chlorine Gas Sensor szczególnie dobrze sprawdza się w chemii przy omawianiu chlorowców, reakcji utleniania i redukcji, gazów aktywnych chemicznie, dezynfekcji, elektrolizy, procesów przemysłowych oraz zasad działania sensorów elektrochemicznych. W edukacji środowiskowej moduł można wykorzystać do rozmowy o monitoringu gazów, jakości powietrza, bezpieczeństwie instalacji chemicznych, środkach dezynfekcyjnych, wentylacji i ochronie przed narażeniem na substancje toksyczne. Nie chodzi tutaj o wykonywanie ryzykownych doświadczeń, ale o bezpieczne zrozumienie zasady pomiaru i znaczenia kontroli stężeń gazów. W edukacji STEM S1017 łączy chemię, elektronikę, technologię sensorów i analizę danych. Uczniowie mogą zobaczyć, jak zjawisko chemiczne zostaje przekształcone w sygnał elektryczny, a następnie w cyfrowy wykres w systemie SenseDisc Pro i iLab V12.0.

Jakie doświadczenia można wykonać?

Demonstracja zasady działania czujnika chloru To podstawowe i najbezpieczniejsze zastosowanie modułu. Nauczyciel może omówić budowę czujnika, rolę membrany gazoprzepuszczalnej, elektrody i elektrolitu, a następnie pokazać, jak zmienia się wskazanie w kontrolowanym środowisku pomiarowym.

Pomiar stężenia chloru w przygotowanej komorze demonstracyjnej W odpowiednio zabezpieczonym, małym i szczelnym układzie można pokazać reakcję czujnika na obecność chloru. Ćwiczenie powinno być prowadzone wyłącznie przez nauczyciela, w warunkach zgodnych z BHP i bez narażania uczniów na kontakt z gazem.

Analiza zmian stężenia w czasie Dzięki współpracy z iLab V12.0 można obserwować, czy wskazanie rośnie, stabilizuje się albo spada po przewietrzeniu komory. Uczniowie mogą analizować wykres i omawiać, dlaczego pojedynczy odczyt nie zawsze wystarcza do zrozumienia procesu.

Elektrochemia w praktyce Czujnik bardzo dobrze pokazuje, że reakcja chemiczna może generować sygnał elektryczny. To praktyczne uzupełnienie tematów związanych z ogniwami, elektrodami, przepływem elektronów i reakcjami redoks.

Chlor jako środek dezynfekcyjny i utleniacz Moduł może być punktem wyjścia do rozmowy o właściwościach utleniających chloru oraz jego zastosowaniach w dezynfekcji. Należy jednak unikać ćwiczeń, które prowadziłyby do niekontrolowanego uwalniania chloru.

Bezpieczeństwo pracy z gazami reaktywnymi S1017 pozwala przeprowadzić bardzo ważną lekcję o tym, że gazy mogą być niewidoczne, ale mierzalne i potencjalnie niebezpieczne. Uczniowie mogą poznać znaczenie wentylacji, komory demonstracyjnej, środków ochrony i procedur laboratoryjnych.

Porównanie różnych czujników gazowych Na zajęciach można zestawić S1017 z modułami CO₂, SO₂, O₂, NH₃, NO₂, H₂S lub O₃. Uczniowie zobaczą, że różne gazy wymagają różnych technologii pomiarowych i mają różne znaczenie środowiskowe.

Monitoring gazów w technologii i przemyśle Czujnik może być wykorzystany do omówienia, dlaczego w zakładach przemysłowych, laboratoriach i systemach uzdatniania wody stosuje się detektory gazów. To dobre połączenie chemii z techniką i bezpieczeństwem pracy.

Wpływ wentylacji na spadek stężenia gazu W kontrolowanym układzie demonstracyjnym można pokazać, jak przewietrzenie komory lub zwiększenie wymiany powietrza wpływa na wskazanie czujnika. To ćwiczenie dobrze pokazuje znaczenie wentylacji i rozcieńczania gazów.

Projekt STEM — sensor gazu jako system pomiarowy Uczniowie mogą opracować schemat stanowiska pomiarowego: komora, czujnik, rejestrator, wykres, procedura bezpieczeństwa i sposób interpretacji danych. To rozwija myślenie projektowe bez konieczności prowadzenia ryzykownych eksperymentów.

Współpraca z SenseDisc Pro

Czujnik S1017 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu modułu wynik może być prezentowany na ekranie stacji jako wartość liczbowa, wykres, tarcza lub tabela. Dzięki temu pomiar chloru gazowego można omówić w sposób czytelny i zrozumiały dla uczniów. W doświadczeniach z gazami szczególnie przydatny jest wykres. Stężenie może zmieniać się stopniowo, a przebieg pomiaru pokazuje więcej niż pojedyncza wartość. Uczniowie mogą obserwować moment pojawienia się gazu, stabilizację wskazania i spadek po przewietrzeniu układu. SenseDisc Pro umożliwia również pracę wielokanałową. S1017 można zestawić z czujnikiem temperatury, wilgotności, ciśnienia, CO₂, SO₂, O₂ lub innymi modułami, aby omawiać pełniejszy kontekst pomiaru gazów i warunków środowiskowych.

Współpraca z iLab V12.0

S1017 Chlorine Gas Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach gazowych jest to szczególnie ważne, ponieważ zmiana stężenia w czasie pozwala lepiej zrozumieć reakcję czujnika i warunki pomiarowe. W iLab V12.0 uczniowie mogą analizować przebieg wskazań, porównywać serie pomiarowe, obserwować stabilizację odczytu i przygotowywać raporty z doświadczeń demonstracyjnych. Program pomaga uporządkować pracę: pytanie badawcze, procedura, bezpieczeństwo, dane, wykres i wniosek. Dzięki temu S1017 nie jest tylko detektorem chloru. Staje się narzędziem do nauki elektrochemii, sensorów gazowych, analizy danych i odpowiedzialnego prowadzenia doświadczeń laboratoryjnych.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S1017 Chlorine Gas Sensor oznacza możliwość prowadzenia nowoczesnych zajęć o gazach reaktywnych, elektrochemii, dezynfekcji i bezpieczeństwie chemicznym. Moduł pozwala pokazać zjawiska, które są trudne do bezpośredniej obserwacji, ale mają duże znaczenie praktyczne. Dla ucznia to nauka oparta na realnym pomiarze. Chlor gazowy przestaje być wyłącznie wzorem chemicznym — staje się mierzalnym parametrem, który można przedstawić na wykresie. Uczeń lepiej rozumie, jak działają sensory elektrochemiczne, czym jest stężenie gazu i dlaczego procedury bezpieczeństwa w chemii są tak ważne. Dla szkoły to moduł, który wzmacnia pracownię chemiczną, środowiskową i STEM. Sprawdza się jako element zestawów SenseDisc Pro Environment & Ecology, BioChem, Geography oraz Advanced, a także jako samodzielne narzędzie do demonstracji pomiaru gazów reaktywnych.

Praktyczne wskazówki użytkowania

Czujnik S1017 należy stosować wyłącznie w kontrolowanych warunkach edukacyjnych, zgodnie z instrukcją stanowiska i zasadami BHP. Chlor gazowy jest toksyczny i drażniący, dlatego nie wolno prowadzić doświadczeń w sposób narażający uczniów na jego wdychanie. Pomiary powinny odbywać się w małych, przygotowanych układach demonstracyjnych, pod pełnym nadzorem nauczyciela. Należy chronić membranę gazoprzepuszczalną przed uszkodzeniem. Karta produktu dla S1017 wskazuje, że elektroda jest elektrodą membranową przepuszczającą gaz i podczas montażu należy uważać, aby nie uszkodzić membrany. Przed pomiarem warto umieścić czujnik w badanym środowisku i odczekać na stabilizację wskazania. W doświadczeniach porównawczych należy stosować tę samą objętość komory, podobny czas pomiaru, podobną temperaturę i wilgotność oraz kontrolować warunki wentylacji. Nie należy przekraczać zakresu pomiarowego 0–10 ppm. W zastosowaniach szkolnych najlepsze są bezpieczne demonstracje, w których celem jest pokazanie zasady działania sensora i interpretacji danych, a nie wytwarzanie większych ilości chloru. Czujnik należy chronić przed cieczami, aerozolami, pyłem i agresywnymi oparami innymi niż kontrolowana próbka pomiarowa. Po zakończeniu pracy stanowisko należy przewietrzyć, a czujnik przechowywać w suchym, bezpiecznym miejscu.
