Moduł pomiaru ruchu i odległości, pomiar położenia, przemieszczenia i ruchu obiektu w zakresie od 20 cm do 600 cm, SenseDisc Pro

S0015 Motion Sensor — cyfrowy pomiar ruchu, położenia i odległości

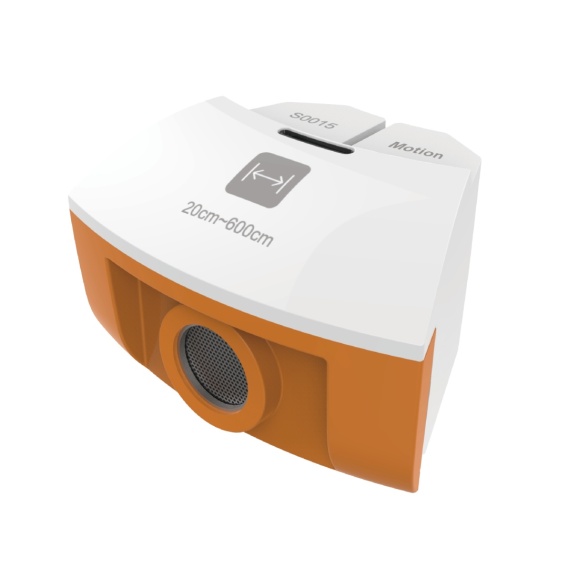

S0015 Motion Sensor / Czujnik Ruchu i Odległości to moduł pomiarowy z serii SenseDisc, przeznaczony do badania ruchu obiektów w czasie rzeczywistym. W Sklep Multimedia polecamy go jako jeden z najważniejszych czujników do szkolnej pracowni fizycznej i STEM, ponieważ pozwala uczniom zobaczyć ruch nie tylko jako rysunek na tablicy, ale jako rzeczywisty wykres położenia, prędkości i zmian zachodzących w czasie. Moduł pracuje w zakresie od 20 cm do 600 cm, z dokładnością ±2% i rozdzielczością 0,1 cm. Jest przeznaczony do pomiaru przemieszczenia ruchu obiektu, a jego działanie opiera się na pomiarze czasu powrotu fali ultradźwiękowej odbitej od badanego przedmiotu. Dzięki temu czujnik umożliwia prowadzenie wielu doświadczeń z kinematyki i dynamiki: od prostego pomiaru odległości, przez ruch jednostajny i przyspieszony, aż po drgania i ruch harmoniczny. To moduł, który bardzo szybko angażuje uczniów, bo wynik ich działania — przesunięcie wózka, ruch ręki, drganie obciążnika czy zjazd po równi — od razu pojawia się na wykresie.

Do czego służy czujnik ruchu S0015?

Czujnik S0015 służy do pomiaru odległości między czujnikiem a badanym obiektem, a następnie do analizy zmian tego położenia w czasie. Jeżeli obiekt się porusza, system może rejestrować, jak zmienia się jego położenie, co pozwala analizować ruch, prędkość i przyspieszenie. Pomiar odbywa się metodą ultradźwiękową. Czujnik generuje falę ultradźwiękową, która odbija się od badanego obiektu i wraca do odbiornika. Urządzenie mierzy czas powrotu impulsu, a następnie oblicza odległość według zależności wynikającej z prędkości dźwięku w powietrzu. SWR opisuje zasadę działania czujnika jako pomiar czasu T, w którym impuls wysokiej częstotliwości przebywa drogę od czujnika do obiektu i z powrotem; odległość jest wyznaczana z zależności d = V × T / 2, gdzie V oznacza prędkość dźwięku w powietrzu. Dla uczniów jest to bardzo dobry przykład praktycznego wykorzystania pomiaru czasu i prędkości fali. Ten sam mechanizm można odnieść do działania sonarów, czujników parkowania, automatyki, robotyki i pomiarów odległości w technice.

Zastosowanie w fizyce, technice i edukacji STEM

S0015 Motion Sensor jest szczególnie przydatny w dziale kinematyka i dynamika. Wspiera nauczanie ruchu prostoliniowego, ruchu jednostajnego, ruchu przyspieszonego, opisu położenia w czasie, wykresów, prędkości, przyspieszenia, drgań i ruchu harmonicznego. W polskiej podstawie programowej fizyki bardzo ważne miejsce zajmuje umiejętność opisu ruchu, interpretowania wykresów oraz analizowania zależności między wielkościami fizycznymi. Czujnik S0015 świetnie wspiera ten kierunek nauczania, ponieważ uczniowie nie tylko rysują wykres z gotowych danych, ale samodzielnie generują dane pomiarowe przez rzeczywisty ruch obiektu. Moduł bardzo dobrze sprawdzi się również w edukacji STEM, technice, robotyce i projektach interdyscyplinarnych. Uczniowie mogą mierzyć ruch pojazdu, wózka, wahadła, obciążnika na sprężynie, robota edukacyjnego albo własnoręcznie zbudowanej konstrukcji.

Jakie doświadczenia można wykonać?

Ruch jednostajny prostoliniowy Uczniowie mogą przesuwać wózek lub obiekt ze stałą prędkością i obserwować, jak zmienia się położenie w czasie. Wykres pozwala zobaczyć, że przy ruchu jednostajnym położenie zmienia się w sposób regularny.

Ruch jednostajnie przyspieszony Czujnik można wykorzystać do badania ruchu wózka na równi pochyłej. Uczniowie obserwują, że odległość zmienia się coraz szybciej, a wykres położenia różni się od wykresu ruchu jednostajnego.

Pomiar prędkości ruchu obiektu Na podstawie zmian położenia w czasie uczniowie mogą wyznaczać prędkość i porównywać ją między różnymi próbami. To pomaga zrozumieć, że prędkość jest związana ze zmianą położenia w czasie, a nie tylko z intuicyjnym określeniem „szybko” lub „wolno”.

Analiza przyspieszenia W bardziej zaawansowanych doświadczeniach można analizować zmianę prędkości w czasie i omawiać przyspieszenie. To szczególnie przydatne w szkołach ponadpodstawowych i technikach.

Ruch harmoniczny i drgania SWR wskazuje badanie prostego ruchu harmonicznego jako jedno z typowych zastosowań czujnika S0015. Uczniowie mogą obserwować drgania obiektu, np. masy na sprężynie, i analizować okres, amplitudę oraz przebieg ruchu.

Wymuszone drgania Czujnik pozwala obserwować, jak zmienia się ruch układu pod wpływem zewnętrznego wymuszenia. To dobre doświadczenie dla starszych uczniów, szczególnie przy omawianiu drgań, rezonansu i energii w układach mechanicznych.

Zjazd wózka po równi pochyłej To jedno z najbardziej praktycznych zastosowań modułu. Czujnik mierzy położenie wózka w czasie, a uczniowie mogą analizować wpływ kąta nachylenia równi na przebieg ruchu.

Ruch człowieka względem czujnika Uczniowie mogą chodzić w stronę czujnika i oddalać się od niego, tworząc własny wykres położenia. To bardzo angażujące ćwiczenie pokazujące związek między ruchem a wykresem.

Porównanie ruchu rzeczywistego z wykresem teoretycznym Nauczyciel może przygotować zadanie: „spróbuj poruszać się tak, aby powstał wykres rosnący liniowo” albo „odtwórz zadany wykres ruchem”. To świetna forma nauki interpretacji wykresów.

Współpraca z SenseDisc Pro

Czujnik S0015 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu modułu do portu pomiarowego stacja może wyświetlać wynik bezpośrednio na ekranie urządzenia. Dane mogą być prezentowane jako wartość liczbowa, wykres, tarcza lub tabela — w zależności od wybranego trybu pracy i charakteru doświadczenia. W przypadku pomiaru ruchu szczególnie ważny jest wykres. Uczniowie mogą od razu obserwować, jak zmienia się położenie obiektu w czasie. To bardzo ułatwia zrozumienie kinematyki, ponieważ wykres nie jest już statycznym rysunkiem z podręcznika, ale zapisem realnego doświadczenia. SenseDisc Pro umożliwia również pracę wielokanałową. S0015 można łączyć z czujnikiem siły, fotobramką, czujnikiem temperatury lub innymi modułami, aby badać zależności między ruchem a innymi wielkościami fizycznymi.

Współpraca z iLab V12.0

S0015 Motion Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. W przypadku czujnika ruchu i odległości iLab V12.0 jest szczególnie przydatny, ponieważ pozwala analizować przebieg ruchu w czasie oraz porównywać kilka serii pomiarowych. W programie uczniowie mogą obserwować wykres położenia, wyznaczać charakter ruchu, porównywać różne nachylenia równi, analizować drgania i przygotowywać raport z doświadczenia. Zebrane dane można wykorzystać do rozmowy o prędkości, przyspieszeniu, okresie drgań, amplitudzie i błędach pomiarowych. To duża przewaga nad ręcznym pomiarem stoperem i linijką. Czujnik pozwala rejestrować ruch w sposób ciągły, a nie tylko na podstawie kilku punktów pomiarowych.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S0015 Motion Sensor oznacza wygodne narzędzie do prowadzenia lekcji o ruchu, które od razu zamienia doświadczenie w dane. Zamiast tłumaczyć wykresy wyłącznie teoretycznie, można je tworzyć na żywo z udziałem uczniów. Dla ucznia to bardzo intuicyjna fizyka. Uczeń porusza obiektem, a następnie widzi efekt tego ruchu na wykresie. Dzięki temu łatwiej rozumie położenie, prędkość, przyspieszenie, drgania i zależności między czasem a ruchem. Dla szkoły to moduł, który znacząco zwiększa możliwości pracowni fizycznej i STEM. Sprawdza się jako element zestawów SenseDisc Pro Physics oraz SenseDisc Pro Advanced, a także jako samodzielny czujnik do realizacji doświadczeń z kinematyki i dynamiki.

Praktyczne wskazówki użytkowania

Podczas pracy z czujnikiem należy umieścić badany obiekt w zakresie pomiarowym, czyli od 20 cm do 600 cm od czujnika. Warto pamiętać o tzw. martwej strefie — obiekt znajdujący się zbyt blisko czujnika może nie zostać zmierzony prawidłowo. Czujnik należy skierować w stronę badanego obiektu, a powierzchnia odbijająca powinna być wystarczająco duża i ustawiona możliwie prostopadle do kierunku emisji ultradźwięków. Dzięki temu fala ultradźwiękowa wróci do odbiornika w sposób bardziej stabilny, co poprawi jakość pomiaru. W doświadczeniach z wózkiem warto używać płaskiej, pionowej powierzchni odbijającej, np. kartonowej płytki zamocowanej na wózku. W pomiarach drgań należy zadbać, aby obiekt poruszał się w osi czujnika i nie wychodził poza obszar detekcji. Przy analizie wykresów warto wykonywać kilka prób i porównywać wyniki. Uczniowie szybko zobaczą, że ustawienie czujnika, powierzchnia obiektu, kierunek ruchu i stabilność toru mają znaczenie dla jakości danych.
