Moduł pomiaru radioaktywności, przeznaczony do cyfrowego badania promieniowania jonizującego w zakresie 0–40000 c/min.

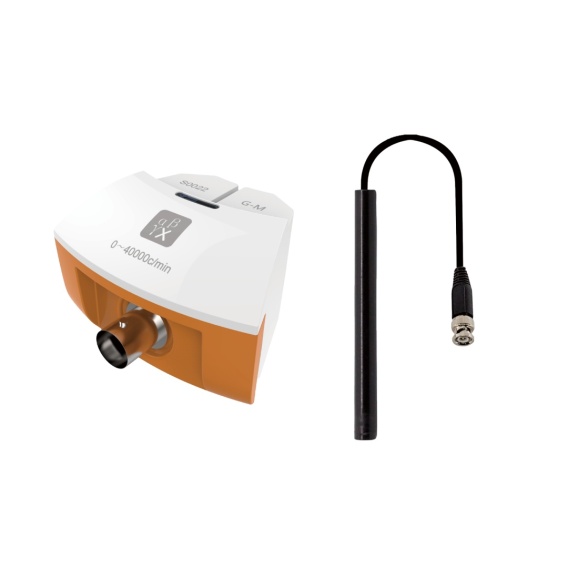

S0022 Radiation Monitor G-M — cyfrowe badanie promieniowania jonizującego

S0022 Radiation Monitor G-M / Czujnik G-M Radioaktywności to specjalistyczny moduł pomiarowy z serii SenseDisc, przeznaczony do doświadczeń edukacyjnych związanych z radioaktywnością i promieniowaniem jonizującym. W Sklep Multimedia polecamy go szkołom, technikom, uczelniom oraz pracowniom STEM, które chcą w bezpieczny, kontrolowany i nowoczesny sposób pokazywać uczniom zjawiska trudne do zaobserwowania bez aparatury pomiarowej. Moduł S0022 mierzy intensywność promieniowania w zakresie 0–40000 c/min, z dokładnością ±2% F.S. i rozdzielczością 1 c/min. Według danych SWR czujnik jest przeznaczony do badania eksperymentów z radioaktywności i służy głównie do pomiaru intensywności promieniowania γ oraz β. Największą wartością dydaktyczną tego modułu jest to, że pozwala uczniom zobaczyć zjawisko niewidoczne dla oka w postaci mierzalnych danych. Promieniowanie jonizujące przestaje być pojęciem abstrakcyjnym — staje się wielkością, którą można zarejestrować, porównać i omówić na podstawie wyników.

Do czego służy czujnik G-M?

Czujnik S0022 służy do pomiaru liczby zliczeń promieniowania w czasie, najczęściej wyrażanej jako c/min, czyli liczba zliczeń na minutę. Moduł wykrywa impulsy związane z promieniowaniem jonizującym i pozwala analizować, jak zmienia się intensywność promieniowania w zależności od źródła, odległości, osłony lub czasu pomiaru. Pomiar polega na umieszczeniu sondy w badanym środowisku lub w odpowiedniej odległości od edukacyjnego źródła promieniowania. Sonda G-M rejestruje zdarzenia jonizacyjne, a system SenseDisc Pro przelicza je na wynik możliwy do odczytu na ekranie lub analizy w programie iLab V12.0. W praktyce szkolnej S0022 może być wykorzystywany do badania naturalnego tła promieniowania, porównywania liczby zliczeń w różnych warunkach, demonstracji przypadkowego charakteru rozpadu promieniotwórczego oraz omawiania zasad ochrony radiologicznej: odległości, czasu ekspozycji i ekranowania.

Zastosowanie w fizyce, chemii, geografii, środowisku i edukacji STEM

S0022 Radiation Monitor G-M znajduje zastosowanie przede wszystkim w fizyce, w działach związanych z budową atomu, promieniowaniem jonizującym, radioaktywnością, energią jądrową, ochroną radiologiczną oraz metodami detekcji promieniowania. Moduł pozwala przejść od opisu teoretycznego do realnego pomiaru. W chemii czujnik może wspierać omawianie izotopów, przemian jądrowych, zastosowań promieniotwórczości i bezpieczeństwa pracy z materiałami promieniotwórczymi w kontekście edukacyjnym. W geografii, ekologii i edukacji środowiskowej może posłużyć do rozmowy o naturalnym tle promieniowania, promieniowaniu kosmicznym, skałach, minerałach, radonie, środowisku życia człowieka i monitoringu środowiska. W edukacji STEM czujnik świetnie łączy fizykę, technikę pomiarową, statystykę i analizę danych. Uczniowie mogą badać nie tylko samą wartość zliczeń, ale także zmienność wyników, średnie, powtarzalność pomiaru i wpływ warunków eksperymentu na dane.

Jakie doświadczenia można wykonać?

Pomiar naturalnego tła promieniowania Uczniowie mogą zmierzyć tło promieniowania w pracowni, na korytarzu, w różnych częściach budynku lub podczas zajęć terenowych. Wyniki można porównać i omówić jako przykład naturalnej obecności promieniowania w środowisku.

Losowy charakter zliczeń Promieniowanie jonizujące ma charakter statystyczny. Nawet w tych samych warunkach liczba zliczeń może się różnić między kolejnymi pomiarami. Uczniowie mogą wykonać serię pomiarów i obliczyć średnią, zakres zmienności oraz porównać wyniki w tabeli.

Wpływ odległości od źródła na intensywność promieniowania Przy użyciu bezpiecznego, edukacyjnego źródła promieniowania można badać, jak zmienia się liczba zliczeń przy zwiększaniu odległości. To bardzo dobre doświadczenie do rozmowy o zasadzie ograniczania ekspozycji przez dystans.

Ekranowanie promieniowania Uczniowie mogą porównywać, jak różne materiały ograniczają liczbę zliczeń, np. papier, tworzywo, aluminium, szkło lub inne dopuszczone osłony edukacyjne. W pokrewnej karcie SWR dla czujnika G-M wskazano m.in. doświadczenia z ekranowaniem promieniowania beta oraz wpływem odległości na intensywność promieniowania.

Porównanie różnych próbek środowiskowych W kontrolowanych warunkach można porównywać tło promieniowania przy różnych próbkach minerałów, skał lub materiałów edukacyjnych dopuszczonych do pracy szkolnej. Celem nie jest diagnostyka, lecz pokazanie, że promieniowanie można wykryć i opisać ilościowo.

Radioaktywność jako zjawisko mierzalne Moduł pozwala pokazać uczniom, że radioaktywność nie jest widoczna ani słyszalna bez aparatury, ale może być wykryta i zapisana jako dane. To bardzo mocny element edukacyjny, który uczy jednocześnie fizyki i odpowiedzialności.

Ochrona radiologiczna — czas, odległość, osłona Na podstawie serii pomiarów można omówić trzy praktyczne zasady bezpieczeństwa: skracanie czasu ekspozycji, zwiększanie odległości i stosowanie osłon. To ważne nie tylko w fizyce, ale także w edukacji technicznej, medycznej, środowiskowej i BHP.

Analiza danych pomiarowych W iLab V12.0 uczniowie mogą zapisać wyniki, porównać serie pomiarów, obliczyć średnią i przygotować raport. Takie ćwiczenie dobrze pokazuje, że w pomiarach promieniowania ważna jest statystyka, powtarzalność i ostrożna interpretacja wyników.

Współpraca z SenseDisc Pro

Czujnik S0022 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu modułu do portu pomiarowego SenseDisc Pro wynik może być prezentowany bezpośrednio na ekranie urządzenia jako wartość liczbowa, wykres, tarcza lub tabela — w zależności od wybranego trybu pracy. Dla nauczyciela to wygodne narzędzie do demonstracji i pracy badawczej. Pomiar można rozpocząć bez rozbudowanego stanowiska komputerowego, a wyniki obserwować od razu na ekranie. Uczniowie widzą, że liczba zliczeń zmienia się w czasie, a wynik nie jest jedną stałą wartością, lecz efektem procesu statystycznego. SenseDisc Pro umożliwia również pracę wielokanałową. W projektach interdyscyplinarnych S0022 można łączyć z czujnikami środowiskowymi, np. temperatury, wilgotności, światła, CO₂ albo GPS wbudowanym w stację SenseDisc Pro, aby dokumentować warunki i miejsce pomiaru.

Współpraca z iLab V12.0

S0022 Radiation Monitor G-M może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie tabel, wykresów i raportów. Przy pomiarach promieniowania jest to szczególnie przydatne, ponieważ dane mają charakter zmienny i statystyczny. W iLab V12.0 uczniowie mogą porównywać serie pomiarowe, obserwować zmiany liczby zliczeń w czasie, tworzyć wykresy, obliczać średnią i przygotowywać raport z doświadczenia. Dzięki temu ćwiczenie nie kończy się na pojedynczym odczycie, ale prowadzi do pełnej analizy danych. To duża przewaga nad wyłącznie demonstracyjnym podejściem. Uczniowie uczą się, że pomiary promieniowania wymagają cierpliwości, powtarzalności i ostrożnej interpretacji.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S0022 Radiation Monitor G-M oznacza możliwość bezpiecznego i uporządkowanego prowadzenia doświadczeń z radioaktywności w formie cyfrowej. Czujnik pomaga wyjaśnić trudne, niewidoczne zjawiska i zastępuje czysto teoretyczny opis realnym pomiarem. Dla ucznia to lekcja, która mocno zapada w pamięć. Promieniowanie jonizujące jest niewidoczne, ale dzięki czujnikowi można je wykryć, policzyć i przeanalizować. Uczeń widzi, że nauka opiera się na narzędziach pomiarowych, danych i odpowiedzialnym wnioskowaniu. Dla szkoły to moduł, który rozszerza możliwości pracowni fizycznej, chemicznej, geograficznej i STEM o zagadnienia z radioaktywności, ochrony radiologicznej, środowiska i analizy statystycznej danych. Sprawdza się jako element zestawów SenseDisc Pro Physics, Geography, Environment & Ecology oraz Advanced.

Praktyczne wskazówki użytkowania

Podczas pracy z czujnikiem S0022 należy bezwzględnie przestrzegać zasad bezpieczeństwa właściwych dla doświadczeń z promieniowaniem. Nawet jeśli szkolne źródła promieniowania są zwykle słabe, należy pracować ostrożnie, ograniczać czas ekspozycji, zwiększać odległość i stosować właściwe osłony oraz uchwyty. Oficjalna karta SWR zaleca używanie szczypiec lub innego uchwytu do obsługi źródeł promieniowania, niewkładanie ich blisko siebie ani innych osób, umycie rąk po doświadczeniu oraz właściwe przechowywanie, oznaczenie i zabezpieczenie źródła. Sondy G-M nie należy uderzać ani narażać na uszkodzenia mechaniczne. SWR zwraca uwagę, że sonda jest delikatna i może łatwo ulec uszkodzeniu przy uderzeniu. Przy pomiarach porównawczych warto stosować tę samą odległość, ten sam czas zliczania i podobne ustawienie sondy względem źródła. Przy badaniu tła promieniowania dobrze jest wykonać kilka serii pomiarów i porównywać średnie, a nie wyłącznie pojedyncze odczyty.

Nie należy używać nieznanych, nieopisanych ani niedopuszczonych do edukacji źródeł promieniowania. Zajęcia powinny być prowadzone wyłącznie pod nadzorem nauczyciela, zgodnie z instrukcją, regulaminem pracowni i obowiązującymi zasadami BHP.
