Moduł pomiaru odległości, przeznaczony do cyfrowego pomiaru odległości w zakresie od 5 cm do 400 cm.

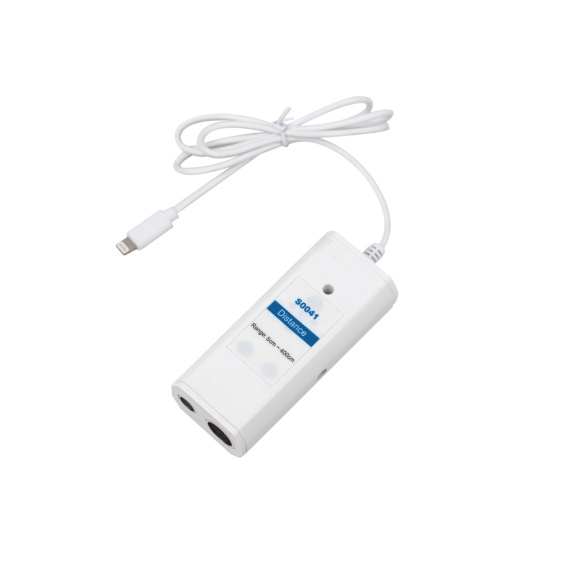

S0041 Distance Sensor — cyfrowy pomiar odległości z wykorzystaniem ultradźwięków

S0041 Distance Sensor / Czujnik Odległości to moduł pomiarowy z serii SenseDisc, przeznaczony do badania odległości między nadajnikiem a odbiornikiem oraz do prowadzenia doświadczeń związanych z ruchem, czasem propagacji sygnału i analizą przestrzeni pomiarowej. W Sklep Multimedia polecamy go jako praktyczne wyposażenie pracowni fizycznej, technicznej i STEM, szczególnie tam, gdzie uczniowie mają poznawać działanie czujników odległości stosowanych w robotyce, automatyce i systemach pomiarowych. Moduł S0041 pracuje w zakresie od 5 cm do 400 cm, z dokładnością 1 cm lub 2% wartości mierzonej, rozdzielczością 0,1 cm oraz częstotliwością próbkowania 10 razy na sekundę. Według danych SWR czujnik składa się z dwóch części: nadajnika i odbiornika, a jego działanie opiera się na porównaniu czasu dotarcia sygnału świetlnego i ultradźwiękowego.Z punktu widzenia dydaktyki jest to bardzo ciekawy moduł, ponieważ pokazuje uczniom, że odległość można wyznaczać nie tylko linijką lub taśmą mierniczą, ale także przez pomiar czasu propagacji sygnału. Uczniowie mogą zobaczyć, jak fizyka fal dźwiękowych i sygnałów optycznych znajduje zastosowanie w technice pomiarowej.

Do czego służy czujnik S0041?

Czujnik S0041 służy do pomiaru odległości między nadajnikiem i odbiornikiem. Jego działanie opiera się na tym, że światło rozchodzi się znacznie szybciej niż dźwięk, dlatego czas propagacji sygnału świetlnego można w warunkach doświadczenia przyjąć jako pomijalnie mały. Nadajnik wysyła sygnał podczerwieni, który informuje odbiornik o początku pomiaru, a następnie wysyła falę ultradźwiękową. Odbiornik rejestruje moment startu i mierzy czas do chwili odebrania ultradźwięku, a odległość jest obliczana według zależności: odległość = prędkość dźwięku × czas. W praktyce oznacza to, że moduł można wykorzystać do doświadczeń z pomiarem odległości, ruchem prostoliniowym, porównaniem metod pomiarowych, analizą czasu przejścia sygnału oraz budową stanowisk, w których istotne jest rozmieszczenie dwóch elementów pomiarowych. S0041 jest szczególnie wartościowy tam, gdzie chcemy wyjść poza prosty, jednostronny pomiar odległości i pokazać uczniom układ nadajnik–odbiornik. Dzięki temu można omawiać zasadę działania systemów pomiarowych wykorzystywanych w automatyce, robotyce, urządzeniach kontroli położenia i detekcji odległości.

S0041 a inne czujniki ruchu i odległości SenseDisc

Warto odróżnić S0041 Distance Sensor od czujnika ruchu S0015 i modułu detekcji ruchu S0030. S0015 jest klasycznym ultradźwiękowym czujnikiem ruchu i odległości, który mierzy odległość do obiektu na podstawie sygnału odbitego. S0030 pracuje jako rozdzielony układ nadajnik–odbiornik o zakresie 0–2 m. S0041 również wykorzystuje nadajnik i odbiornik, ale oferuje zakres 5–400 cm, rozdzielczość 0,1 cm i częstotliwość próbkowania 10 razy/s, co czyni go bardzo praktycznym modułem do ćwiczeń z odległości, czasu propagacji i pomiarów w układzie dwuelementowym. Takie porównanie jest bardzo przydatne w pracy dydaktycznej. Uczniowie mogą zobaczyć, że różne czujniki mogą mierzyć podobne wielkości, ale działają w innej konfiguracji i są przeznaczone do nieco innych doświadczeń.

Zastosowanie w fizyce, technice, robotyce i edukacji STEM

S0041 Distance Sensor szczególnie dobrze sprawdza się w doświadczeniach z kinematyki, pomiaru odległości, fal ultradźwiękowych, prędkości dźwięku, synchronizacji sygnałów, automatyki i robotyki. W fizyce można wykorzystać go do omawiania związku między drogą, czasem i prędkością, a także do praktycznego pokazania, jak działa pomiar odległości metodą czasową. W technice i mechatronice moduł pozwala omawiać systemy nadajnik–odbiornik, pomiar położenia, kontrolę odległości, czujniki stosowane w automatyce oraz podstawy działania sonarów i układów detekcyjnych. Uczniowie mogą pracować z realnym układem pomiarowym, a nie tylko z opisem teoretycznym. W edukacji STEM S0041 dobrze sprawdzi się w projektach z robotyki edukacyjnej, pomiaru toru ruchu, kontroli położenia obiektu, budowy prostych stanowisk pomiarowych i analizy danych. To moduł, który naturalnie łączy fizykę, technikę, elektronikę i informatykę.

Jakie doświadczenia można wykonać?

Pomiar odległości między nadajnikiem i odbiornikiem Najprostsze doświadczenie polega na ustawieniu nadajnika i odbiornika w różnych odległościach oraz porównaniu wyniku z pomiarem wykonanym linijką lub taśmą mierniczą. Uczniowie mogą ocenić dokładność, rozdzielczość i powtarzalność pomiaru.

Zależność drogi od czasu propagacji sygnału Moduł bardzo dobrze pokazuje, że odległość może być wyznaczana z czasu potrzebnego na przejście sygnału. Uczniowie mogą analizować, dlaczego sygnał świetlny służy do synchronizacji startu, a ultradźwięk do obliczania odległości.

Pomiar prędkości dźwięku w powietrzu Znając odległość między nadajnikiem i odbiornikiem oraz analizując czas dotarcia ultradźwięku, można omówić sposób wyznaczania prędkości dźwięku. To bardzo dobre doświadczenie łączące mechanikę fal i pomiar czasu.

Porównanie pomiaru tradycyjnego i cyfrowego Uczniowie mogą zmierzyć tę samą odległość taśmą mierniczą oraz czujnikiem S0041. Następnie można porównać wyniki, omówić błędy pomiarowe i zastanowić się, kiedy pomiar cyfrowy jest wygodniejszy.

Badanie ruchu obiektu wzdłuż toru Jeżeli jeden z elementów układu porusza się względem drugiego, można obserwować zmianę odległości w czasie. Dzięki temu moduł można wykorzystać do prostych doświadczeń z ruchem, prędkością i analizą położenia.

Automatyka i kontrola położenia S0041 można wykorzystać do pokazania, jak system pomiarowy sprawdza pozycję elementu lub odległość między dwoma punktami. To dobre wprowadzenie do automatyki, robotyki i mechatroniki.

Robotyka edukacyjna W projektach STEM moduł może wspierać zadania związane z detekcją odległości, ustawianiem elementów względem siebie, kontrolą trasy lub analizą ruchu robota w zadanym obszarze.

Wpływ ustawienia czujników na wynik Uczniowie mogą badać, jak zmiana kąta ustawienia nadajnika i odbiornika wpływa na stabilność odczytu. To praktyczne ćwiczenie pokazujące, że jakość pomiaru zależy od geometrii stanowiska.

Porównanie S0041 z S0015 i S0030 Na jednej lekcji można zestawić różne metody badania odległości i ruchu: czujnik odbiciowy S0015, fotokomórkę S0016, moduł nadajnik–odbiornik S0030 oraz S0041. Uczniowie mogą porównać zakresy, dokładność, zasadę działania i zastosowanie każdego rozwiązania.

Współpraca z SenseDisc Pro

Czujnik S0041 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu modułu wynik może być prezentowany bezpośrednio na ekranie urządzenia jako wartość liczbowa, wykres, tarcza lub tabela. Dzięki temu nauczyciel może szybko przygotować ćwiczenie z pomiaru odległości bez konieczności budowania rozbudowanego stanowiska komputerowego. W doświadczeniach z ruchem szczególnie przydatny jest wykres, ponieważ pozwala obserwować zmianę odległości w czasie. Uczniowie mogą zobaczyć, czy odległość zmienia się liniowo, czy ruch przyspiesza, czy odczyt jest stabilny oraz jak ustawienie czujników wpływa na jakość pomiaru. SenseDisc Pro umożliwia również pracę wielokanałową. S0041 można łączyć z czujnikiem siły, fotokomórką, czujnikiem ruchu, czujnikiem prądu, napięcia albo innymi modułami. Dzięki temu można tworzyć bardziej złożone doświadczenia z mechaniki, automatyki i mechatroniki.

Współpraca z iLab V12.0

S0041 Distance Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach odległości i ruchu iLab V12.0 jest szczególnie przydatny, ponieważ pozwala analizować nie tylko pojedynczą wartość, ale cały przebieg zmian w czasie. W programie uczniowie mogą porównywać serie pomiarowe, analizować stabilność odczytu, zestawiać pomiar cyfrowy z pomiarem ręcznym, obliczać prędkość i przygotowywać raporty z doświadczeń. To bardzo dobrze wspiera pracę badawczą: ustawienie stanowiska, wykonanie pomiaru, zapis danych, analiza i wniosek. To duża przewaga nad prostym pomiarem linijką. Uczeń nie tylko odczytuje odległość, ale może obserwować, jak zmienia się ona w czasie i jak wyniki zależą od warunków pomiaru.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S0041 Distance Sensor oznacza wygodne narzędzie do prowadzenia doświadczeń z odległości, ruchem, falami ultradźwiękowymi i systemami pomiarowymi. Moduł pozwala pokazać uczniom praktyczne zastosowanie zależności między drogą, czasem i prędkością. Dla ucznia to bardzo konkretna i zrozumiała fizyka. Odległość można zmierzyć cyfrowo, a wynik powstaje z pomiaru czasu przejścia sygnału. Uczeń widzi, że ultradźwięki i podczerwień nie są tylko pojęciami z podręcznika, ale działają w realnym urządzeniu pomiarowym. Dla szkoły to moduł, który wzmacnia pracownię fizyczną, techniczną, robotyczną, mechatroniczną i STEM. Sprawdza się jako element zestawów SenseDisc Pro Physics oraz SenseDisc Pro Advanced, a także jako samodzielne narzędzie do doświadczeń z odległością, ruchem i automatyką.

Praktyczne wskazówki użytkowania

Podczas pomiaru należy prawidłowo ustawić nadajnik i odbiornik względem siebie. Elementy powinny być skierowane tak, aby sygnał podczerwieni i ultradźwiękowy mógł zostać stabilnie odebrany, a odległość między nimi mieściła się w zakresie 5–400 cm. Warto zadbać o stabilny montaż. Oficjalny opis SWR wskazuje, że z boku czujnika znajduje się otwór gwintowany M6, który może służyć do zamocowania sensora w odpowiednim urządzeniu lub uchwycie. Stabilne mocowanie jest szczególnie ważne przy doświadczeniach dynamicznych, ponieważ nawet niewielkie przesunięcie elementów może wpłynąć na wynik. Przy pomiarach porównawczych należy zachować stałą geometrię stanowiska: tę samą wysokość ustawienia, ten sam kierunek osi pomiarowej i podobne warunki otoczenia. Warto oznaczyć położenie elementów na torze lub stole, aby uczniowie mogli łatwo powtarzać pomiar. Należy unikać przeszkód między nadajnikiem i odbiornikiem, przypadkowych odbić ultradźwięków oraz chaotycznego poruszania elementów podczas pomiaru. Przy analizie ruchu najlepiej wykonywać kilka prób i porównywać wyniki.
