Moduł pomiaru natężenia światła, do cyfrowego pomiaru natężenia światła w zakresie 0–55 000 lux, kompatybilny z SenseDisc pro

S0019 Light Sensor — cyfrowy pomiar natężenia światła w pracowni i w terenie

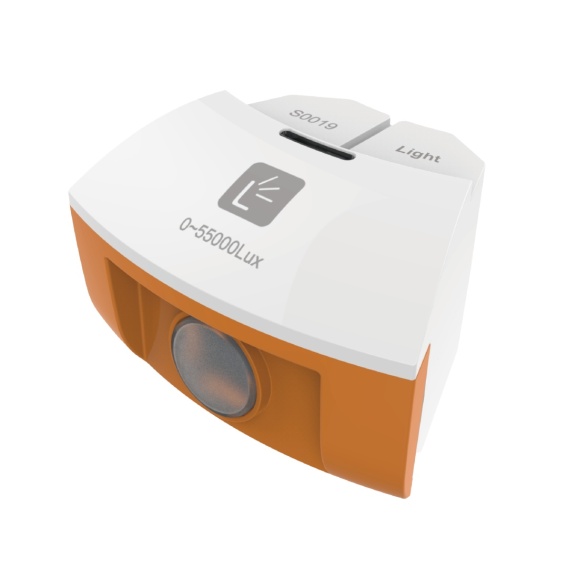

S0019 Light Sensor / Czujnik Natężenia Oświetlenia to moduł pomiarowy z serii SenseDisc, przeznaczony do badania natężenia światła w środowisku pomiarowym. W Sklep Multimedia polecamy go jako bardzo uniwersalny czujnik do pracowni fizycznej, biologicznej, geograficznej, ekologicznej i STEM, ponieważ światło jest jednym z tych czynników, które łączą wiele obszarów nauczania: optykę, energię promieniowania, fotosyntezę, mikroklimat, warunki pracy i jakość środowiska. Moduł pracuje w zakresie 0–55 000 lux, z dokładnością ±5% i rozdzielczością 15 lux. Elementem światłoczułym jest fotokomórka silikonowa, która przekształca natężenie światła na proporcjonalny sygnał napięciowy. Czujnik pracuje w zakresie widmowym 380–730 nm, czyli w obszarze światła widzialnego, co dobrze odpowiada typowym doświadczeniom szkolnym z oświetleniem, nasłonecznieniem i warunkami środowiskowymi. Dzięki pomiarowi cyfrowemu uczniowie mogą przejść od subiektywnego stwierdzenia „tu jest jaśniej” lub „tu jest ciemniej” do rzeczywistego porównania wyników. Czujnik pozwala zapisać dane, przedstawić je na wykresie i analizować różnice między stanowiskami, źródłami światła albo warunkami terenowymi.

Do czego służy czujnik natężenia oświetlenia?

Czujnik S0019 służy do pomiaru natężenia oświetlenia, czyli ilości światła padającego na określoną powierzchnię. Wynik podawany jest w luxach, co pozwala porównywać różne źródła światła i różne warunki oświetleniowe. Pomiar polega na skierowaniu przedniej części czujnika, w której znajduje się sonda światła, w stronę badanego źródła lub obszaru oświetlenia. Światło padające na fotokomórkę silikonową generuje sygnał elektryczny proporcjonalny do natężenia oświetlenia, a układ pomiarowy przelicza go na wartość liczbową. SWR zaleca, aby podczas pomiaru kierować sondę w stronę światła i chronić powierzchnię sondy przed ścieraniem lub zarysowaniem. W praktyce szkolnej moduł może być wykorzystywany zarówno w sali lekcyjnej, jak i w terenie. Uczniowie mogą mierzyć oświetlenie przy oknie, na środku klasy, przy tablicy, pod lampą, w cieniu, na boisku, pod drzewami, w szklarni, przy roślinach albo w różnych porach dnia.

Zastosowanie w fizyce, biologii, geografii, ekologii i edukacji STEM

S0019 Light Sensor szczególnie dobrze sprawdza się w fizyce przy omawianiu optyki, promieniowania, natężenia światła, zależności od odległości od źródła, pochłaniania i rozpraszania światła. Uczniowie mogą badać, jak zmienia się oświetlenie po oddaleniu od lampy, po zastosowaniu przesłony, filtra, odbłyśnika lub innego materiału. W biologii czujnik jest bardzo przydatny przy doświadczeniach dotyczących fotosyntezy, warunków wzrostu roślin, światłolubności i cieniolubności. SWR wskazuje badanie wpływu oświetlenia na fotosyntezę jako jedno z typowych doświadczeń dla S0019. W geografii i edukacji środowiskowej moduł pozwala analizować nasłonecznienie, zacienienie, mikroklimat oraz wpływ zabudowy, roślinności i ekspozycji na warunki świetlne. W ekologii i projektach środowiskowych można badać dostęp światła w różnych siedliskach, pod koronami drzew, w ogrodzie szkolnym, przy zbiornikach wodnych lub w przestrzeniach zurbanizowanych. W edukacji STEM czujnik świetnie nadaje się do projektów związanych z energooszczędnym oświetleniem, fotowoltaiką edukacyjną, projektowaniem stanowisk pracy, automatyką oświetleniową i analizą warunków środowiskowych.

Jakie doświadczenia można wykonać?

Zależność natężenia światła od odległości To jedno z najważniejszych doświadczeń z użyciem czujnika S0019. Uczniowie mogą mierzyć natężenie światła w różnych odległościach od lampy i sprawdzać, jak szybko spada oświetlenie. SWR wskazuje badanie zależności między oświetleniem i odległością jako typowe doświadczenie dla tego modułu.

Wpływ oświetlenia na fotosyntezę Czujnik pozwala mierzyć ilość światła docierającą do rośliny, a następnie powiązać ją z przebiegiem doświadczenia biologicznego. Uczniowie mogą porównywać stanowiska jasne i zacienione, różne odległości od źródła światła oraz różne typy oświetlenia.

Pomiar warunków oświetleniowych w klasie Uczniowie mogą sprawdzić, jak różni się natężenie światła przy oknie, na środku sali, przy tablicy i w głębi pomieszczenia. To praktyczne ćwiczenie łączy fizykę z higieną pracy wzrokowej i ergonomią.

Porównanie światła naturalnego i sztucznego Moduł umożliwia porównanie oświetlenia dziennego, lamp LED, świetlówek, żarówek i innych źródeł światła. Uczniowie mogą analizować, które źródło daje większe natężenie światła w określonych warunkach.

Badanie wpływu filtrów i przesłon Czujnik pozwala sprawdzić, jak różne materiały zmniejszają natężenie światła. Można porównać folie, szkło, papier, tkaniny, filtry barwne i materiały zacieniające.

Nasłonecznienie i zacienienie w terenie Na geografii i ekologii uczniowie mogą porównywać natężenie światła na boisku, pod drzewem, przy ścianie budynku, w ogrodzie szkolnym i w różnych porach dnia. Wyniki można wykorzystać do rozmowy o mikroklimacie i roli roślinności.

Warunki wzrostu roślin Moduł pozwala badać, ile światła dociera do różnych stanowisk uprawowych. To dobre ćwiczenie do biologii, ekologii i projektów szkolnych związanych z ogrodem, szklarnią lub uprawą roślin.

Oświetlenie a temperatura powierzchni W połączeniu z czujnikiem temperatury IR S0010 lub czujnikiem powierzchniowym S0012 uczniowie mogą badać, jak natężenie światła wpływa na nagrzewanie różnych materiałów.

Fotowoltaika edukacyjna Czujnik S0019 można wykorzystać do porównywania natężenia światła padającego na ogniwo fotowoltaiczne z napięciem lub prądem generowanym przez układ. To bardzo dobre doświadczenie łączące fizykę, technikę i edukację ekologiczną.

Współpraca z SenseDisc Pro

Czujnik S0019 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu modułu do portu pomiarowego wynik może być prezentowany bezpośrednio na ekranie urządzenia jako wartość liczbowa, wykres, tarcza lub tabela. Dzięki temu proste doświadczenia można prowadzić bez komputera — wystarczy stacja bazowa SenseDisc Pro i czujnik światła. Dla nauczyciela to bardzo wygodne narzędzie do szybkiego porównywania warunków oświetleniowych. Wystarczy skierować sondę w stronę światła, aby uczniowie od razu zobaczyli wynik. W pracy grupowej każda grupa może mierzyć inne stanowisko, a wyniki można zestawić w tabeli i wspólnie omówić. SenseDisc Pro umożliwia również pracę wielokanałową. S0019 można łączyć z czujnikiem temperatury, CO₂, wilgotności, UV, temperatury IR, napięcia lub prądu. Dzięki temu można tworzyć pełniejsze doświadczenia, np. badać jednocześnie światło i temperaturę, światło i fotosyntezę albo światło i pracę ogniwa fotowoltaicznego.

Współpraca z iLab V12.0

S0019 Light Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. W przypadku światła jest to szczególnie przydatne, gdy uczniowie chcą porównać wiele pomiarów albo obserwować zmianę natężenia oświetlenia w czasie. W iLab V12.0 można przygotować wykres natężenia światła, zestawić wyniki dla różnych odległości, porównać źródła światła lub przeanalizować zmiany zachodzące podczas zasłaniania i odsłaniania czujnika. Dane można wykorzystać do obliczeń, raportów i prezentacji wyników. To duża przewaga nad prostym, jednorazowym odczytem. Uczniowie mogą nie tylko zmierzyć światło, ale także zobaczyć zależność, porównać wyniki i sformułować wniosek.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S0019 Light Sensor oznacza szybki, prosty i wiarygodny sposób prowadzenia doświadczeń z optyki, biologii, geografii i ekologii. Moduł jest intuicyjny, łatwy w użyciu i bardzo dobrze nadaje się do pracy w grupach. Dla ucznia to nauka oparta na konkretnym pomiarze. Światło przestaje być wyłącznie subiektywnym wrażeniem jasności — staje się wielkością mierzalną, którą można porównać, zapisać i przedstawić na wykresie. Uczeń widzi, dlaczego lampa bliżej obiektu daje więcej światła, jak działa cień, dlaczego rośliny potrzebują odpowiedniego oświetlenia i jak warunki świetlne wpływają na środowisko. Dla szkoły to moduł, który wzmacnia pracownię fizyczną, biologiczną, geograficzną, środowiskową i STEM. Sprawdza się jako element zestawów SenseDisc Pro Physics, BioChem, Geography, Environment & Ecology oraz Advanced.

Praktyczne wskazówki użytkowania

Podczas pomiaru należy skierować sondę światła w stronę badanego źródła lub obszaru oświetlenia. SWR zaleca, aby czujnik był skierowany na źródło światła podczas używania oraz aby nie ścierać ani nie rysować powierzchni sondy. Przy porównywaniu kilku stanowisk warto zachować podobną geometrię pomiaru: tę samą wysokość czujnika, podobny kąt ustawienia, tę samą odległość od źródła światła i ten sam czas odczytu. Dzięki temu wyniki będą bardziej powtarzalne i łatwiejsze do omówienia. W doświadczeniach terenowych dobrze jest zapisywać godzinę, pogodę, zachmurzenie, miejsce pomiaru i rodzaj powierzchni lub przeszkody zacieniającej. Przy badaniu zależności natężenia światła od odległości warto wykonywać pomiary w równych odstępach, np. co 10 lub 20 cm, i od razu zapisywać wyniki w tabeli. Przy pracy z roślinami warto pamiętać, że czujnik mierzy natężenie światła widzialnego, natomiast na fotosyntezę wpływają także inne czynniki, takie jak temperatura, CO₂, woda i stan rośliny. Dlatego bardzo dobrym rozszerzeniem doświadczenia jest połączenie S0019 z czujnikiem CO₂, temperatury, wilgotności lub tlenu.
