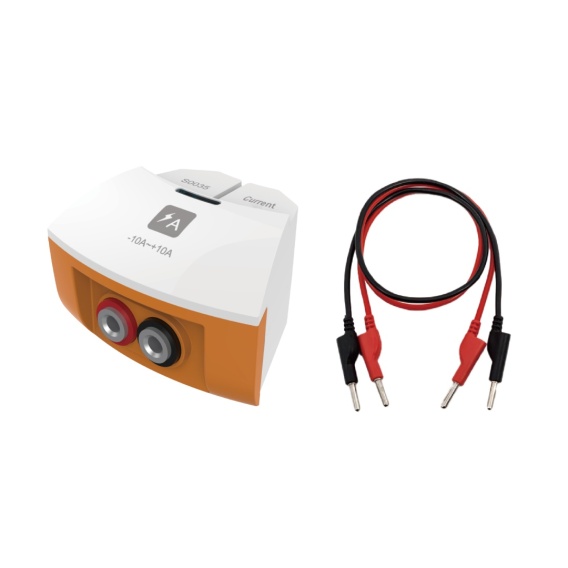

S0035 Current Sensor — cyfrowy pomiar natężenia prądu w obwodzie

S0035 Current Sensor / Czujnik Natężenia Prądu to moduł pomiarowy z serii SenseDisc, przeznaczony do badania prądu elektrycznego w układach edukacyjnych i laboratoryjnych. W Sklep Multimedia polecamy go jako praktyczne wyposażenie nowoczesnej pracowni fizycznej, technicznej i STEM, ponieważ pozwala uczniom mierzyć natężenie prądu w sposób cyfrowy, czytelny i możliwy do dalszej analizy. Oficjalna karta SWR dla modelu S0035 opisuje moduł jako Current Sensor z klasyfikacją SenseDisc, przeznaczony do pomiaru prądu w obwodzie elektrycznym. Producent wskazuje zastosowanie na poziomie szkoły średniej niższego i wyższego stopnia, czyli w praktyce w doświadczeniach dla starszych uczniów szkoły podstawowej, szkół ponadpodstawowych, techników i pracowni dydaktycznych. Najważniejszą wartością tego modułu jest możliwość obserwowania prądu w czasie rzeczywistym. Uczniowie widzą, jak natężenie zmienia się po zmianie napięcia, rezystancji, sposobu połączenia elementów albo rodzaju odbiornika. Dzięki temu prąd elektryczny przestaje być pojęciem wyłącznie ze wzoru — staje się wielkością, którą można zmierzyć, zapisać i porównać.

Do czego służy czujnik natężenia prądu?

Czujnik S0035 służy do pomiaru natężenia prądu elektrycznego płynącego w badanym obwodzie. W typowym doświadczeniu szkolnym moduł włącza się szeregowo z elementem, przez który płynie mierzony prąd. Dzięki temu cały prąd badanego fragmentu obwodu przepływa przez tor pomiarowy czujnika i może zostać zarejestrowany przez system SenseDisc Pro. Moduł można wykorzystać w doświadczeniach z zasilaczami niskonapięciowymi, bateriami, żarówkami, rezystorami, diodami LED, silnikami edukacyjnymi, przełącznikami, prostymi układami elektronicznymi i zestawami do nauki elektrotechniki. Szczególnie dobrze sprawdza się tam, gdzie uczniowie mają zobaczyć zależność między prądem, napięciem i oporem. W praktyce S0035 może pełnić funkcję cyfrowego amperomierza w systemie SenseDisc. W połączeniu z czujnikiem napięcia można budować pełne stanowiska do analizy obwodów, wyznaczania charakterystyk i omawiania pracy elementów elektrycznych.

Zastosowanie w fizyce, technice, elektronice i edukacji STEM

S0035 Current Sensor jest szczególnie przydatny w działach fizyki związanych z prądem elektrycznym, napięciem, oporem, mocą, energią elektryczną i charakterystykami elementów obwodu. Uczniowie mogą badać, jak zmienia się prąd po zmianie napięcia, jak działa rezystor, dlaczego odbiorniki połączone szeregowo i równolegle zachowują się inaczej oraz jak interpretować wykresy zależności prądu od napięcia. W technice i elektronice moduł pozwala prowadzić ćwiczenia z prostymi układami zasilania, odbiornikami, diodami, przełącznikami i elementami wykonawczymi. Uczniowie mogą sprawdzać, ile prądu pobiera dany element i jak zmienia się pobór prądu przy różnych warunkach pracy. W edukacji STEM czujnik dobrze sprawdza się w projektach z robotyki, automatyki, odnawialnych źródeł energii, fotowoltaiki edukacyjnej i prostych konstrukcji elektronicznych. Pozwala łączyć teorię obwodów z praktycznym pomiarem i analizą danych.

Jakie doświadczenia można wykonać?

Prawo Ohma To jedno z najważniejszych zastosowań czujnika prądu. Uczniowie mogą mierzyć natężenie prądu dla różnych wartości napięcia i oporu, a następnie analizować zależność między wielkościami. W połączeniu z czujnikiem napięcia można tworzyć wykresy i wyciągać wnioski na podstawie danych pomiarowych.

Połączenia szeregowe i równoległe S0035 pozwala porównywać natężenie prądu w różnych częściach obwodu. Uczniowie mogą sprawdzić, jak zachowuje się prąd w obwodzie szeregowym, a jak w gałęziach obwodu równoległego.

Charakterystyka prądowo-napięciowa odbiorników Moduł można wykorzystać do badania rezystora, żarówki, diody LED lub innego elementu. Uczniowie obserwują, czy zależność prądu od napięcia jest liniowa, czy zmienia się wraz z nagrzewaniem lub właściwościami elementu.

Pomiar poboru prądu przez urządzenie edukacyjne Czujnik pozwala sprawdzić, jaki prąd pobiera mały silnik, dioda, żarówka, brzęczyk lub inny odbiornik niskonapięciowy. To praktyczne ćwiczenie pokazujące, że różne elementy mają różne zapotrzebowanie na energię.

Moc elektryczna odbiornika W połączeniu z czujnikiem napięcia można obliczać moc elektryczną odbiornika. Uczniowie widzą, że moc zależy jednocześnie od napięcia i natężenia prądu.

Badanie ładowania i rozładowania kondensatora W odpowiednio przygotowanym układzie można obserwować zmianę prądu w czasie podczas ładowania i rozładowania kondensatora. Wykres z iLab V12.0 bardzo dobrze pokazuje dynamiczny charakter tego procesu.

Porównanie źródeł zasilania Uczniowie mogą porównać zachowanie obwodu zasilanego z baterii, zasilacza laboratoryjnego lub ogniwa fotowoltaicznego. To dobre ćwiczenie do rozmowy o źródłach energii, oporze wewnętrznym i stabilności zasilania.

Układy z diodą LED i rezystorem ograniczającym prąd Czujnik pomaga pokazać, dlaczego dioda LED wymaga ograniczenia prądu i jak dobór rezystora wpływa na bezpieczną pracę układu.

Fotowoltaika edukacyjna W połączeniu z czujnikiem światła S0019 i czujnikiem napięcia można badać zależność między oświetleniem ogniwa fotowoltaicznego a generowanym prądem i napięciem.

Współpraca z SenseDisc Pro

Czujnik S0035 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu modułu wynik może być prezentowany bezpośrednio na ekranie urządzenia jako wartość liczbowa, wykres, tarcza lub tabela. Dzięki temu nauczyciel może szybko zbudować układ pomiarowy i od razu pokazać uczniom, jak zmienia się prąd w obwodzie. W doświadczeniach z elektryczności szczególnie przydatny jest wykres. Uczniowie mogą zobaczyć, czy prąd jest stały, czy zmienia się w czasie, jak reaguje na przełączenie elementu, zmianę napięcia lub zmianę konfiguracji obwodu. SenseDisc Pro umożliwia również pracę wielokanałową. S0035 można łączyć z czujnikiem napięcia, czujnikiem temperatury, czujnikiem światła, czujnikiem pola magnetycznego lub innymi modułami. Dzięki temu możliwe jest prowadzenie bardziej kompletnych doświadczeń, np. jednoczesny pomiar prądu i napięcia, prądu i temperatury elementu albo prądu i pola magnetycznego cewki.

Współpraca z iLab V12.0

S0035 Current Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy doświadczeniach z prądem jest to bardzo ważne, ponieważ wiele zjawisk najlepiej analizować jako zależność w czasie lub jako zestawienie prądu z napięciem. W iLab V12.0 uczniowie mogą obserwować przebieg natężenia prądu, porównywać kilka prób, zapisywać wyniki w tabelach, przygotowywać wykresy i raporty z doświadczeń. W praktyce ułatwia to przejście od pojedynczego odczytu do pełnej analizy: pomiar, dane, wykres, wniosek. To duża przewaga nad klasycznym amperomierzem. Uczeń nie tylko odczytuje jedną wartość, ale widzi, jak prąd zachowuje się w czasie i jak zmienia się pod wpływem modyfikacji obwodu.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S0035 Current Sensor oznacza wygodne narzędzie do prowadzenia doświadczeń z elektryczności, elektrotechniki i elektroniki. Moduł pozwala szybko pokazać zależności między prądem, napięciem, oporem i mocą, a cyfrowy zapis danych ułatwia omawianie wyników. Dla ucznia to bardzo praktyczne doświadczenie. Prąd elektryczny jest niewidoczny, ale dzięki czujnikowi można go zmierzyć i zobaczyć na wykresie. Uczeń lepiej rozumie, dlaczego elementy obwodu trzeba łączyć we właściwy sposób, czym różni się połączenie szeregowe od równoległego i jak bezpiecznie analizować układy niskonapięciowe. Dla szkoły to moduł, który wzmacnia pracownię fizyczną, techniczną, elektroniczną i STEM. Sprawdza się jako element zestawów SenseDisc Pro Physics oraz SenseDisc Pro Advanced, a także jako samodzielne narzędzie do ćwiczeń z obwodów elektrycznych.

Praktyczne wskazówki użytkowania

Czujnik natężenia prądu należy włączać szeregowo w badany obwód. Oznacza to, że obwód trzeba rozłączyć w miejscu pomiaru i wstawić czujnik tak, aby prąd przepływał przez tor pomiarowy modułu. Nie należy podłączać czujnika prądu równolegle do źródła zasilania, ponieważ może to doprowadzić do zwarcia i uszkodzenia elementów układu. Przed rozpoczęciem doświadczenia należy sprawdzić przewidywany prąd w obwodzie i upewnić się, że mieści się on w zakresie pracy czujnika, czyli od -10 A do +10 A. Nie należy przekraczać tego zakresu, ponieważ może to doprowadzić do błędnych wskazań albo uszkodzenia modułu. Czujnik należy włączać szeregowo z badanym elementem lub fragmentem obwodu. Nie wolno podłączać czujnika prądu równolegle bezpośrednio do źródła zasilania, ponieważ może to spowodować zwarcie. Do doświadczeń szkolnych należy stosować bezpieczne, niskonapięciowe źródła zasilania. Moduł nie powinien być używany do bezpośrednich pomiarów w instalacjach sieciowych 230 V ani w układach, których parametry przekraczają dopuszczalne warunki pracy czujnika. Przy pomiarach porównawczych warto zachować tę samą konfigurację obwodu i zmieniać tylko jeden parametr naraz: napięcie, opór, rodzaj odbiornika albo sposób połączenia. Dzięki temu uczniowie łatwiej powiążą zmianę wyniku z konkretną przyczyną.
