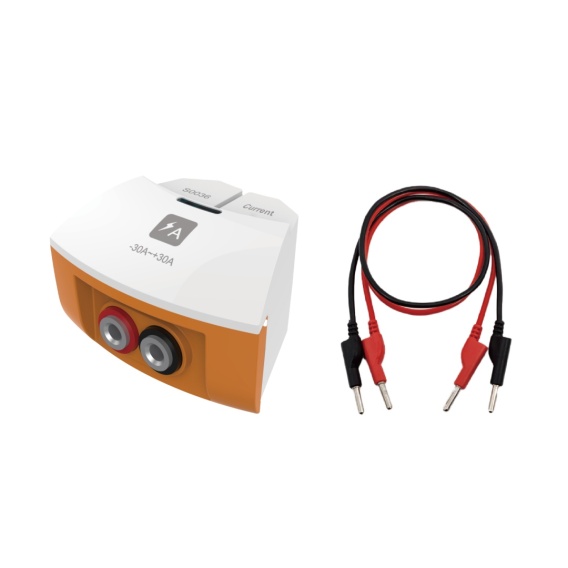

Moduł pomiaru natężenia prądu, przeznaczony do pomiaru natężenia prądu w obwodach elektrycznych w zakresie od -30 A do +30 A

S0036 Current Sensor — cyfrowy pomiar prądu w szerszym zakresie

S0036 Current Sensor / Czujnik Natężenia Prądu to moduł pomiarowy z serii SenseDisc, przeznaczony do badania natężenia prądu w obwodach elektrycznych. W Sklep Multimedia polecamy go jako praktyczne wyposażenie nowoczesnej pracowni fizycznej, technicznej, elektronicznej i STEM, szczególnie tam, gdzie potrzebny jest większy zakres pomiarowy niż w przypadku podstawowych czujników prądu. Moduł S0036 pracuje w zakresie od -30 A do +30 A, z dokładnością ±2% i rozdzielczością 0,02 A. Oficjalna karta SWR wskazuje, że czujnik jest przeznaczony do pomiaru prądu w obwodzie elektrycznym oraz klasyfikowany jako moduł SenseDisc dla poziomu elementary school, junior high school i senior high school. Dwukierunkowy zakres pomiaru oznacza, że czujnik może wskazywać zarówno dodatni, jak i ujemny kierunek przepływu prądu, zależnie od sposobu podłączenia i polaryzacji układu. Jest to bardzo przydatne w doświadczeniach, w których uczniowie analizują kierunek przepływu prądu, zmianę polaryzacji, ładowanie i rozładowanie elementów, układy zasilania oraz pracę odbiorników w różnych konfiguracjach.

Do czego służy czujnik S0036?

Czujnik S0036 służy do pomiaru natężenia prądu elektrycznego płynącego w badanym obwodzie. W typowym doświadczeniu szkolnym moduł włącza się szeregowo z badanym elementem lub fragmentem obwodu, tak aby mierzony prąd przepływał przez tor pomiarowy czujnika. W porównaniu z modułem S0035, którego zakres wynosi -10 A do +10 A, model S0036 pozwala pracować z większym zakresem natężenia prądu — -30 A do +30 A. Dzięki temu lepiej sprawdzi się w doświadczeniach z odbiornikami pobierającymi większy prąd, układami technicznymi, modelami silników, zasilaniem projektów STEM, prostą automatyką, mechatroniką i układami edukacyjnymi wymagającymi wyższego zakresu pomiarowego. Moduł można wykorzystać jako cyfrowy amperomierz w systemie SenseDisc Pro. W połączeniu z czujnikiem napięcia pozwala budować pełne stanowiska do analizy obwodów elektrycznych, wyznaczania mocy, porównywania odbiorników i obserwacji zmian prądu w czasie.

Zastosowanie w fizyce, technice, elektronice i edukacji STEM

S0036 Current Sensor znajduje zastosowanie w działach fizyki związanych z prądem elektrycznym, napięciem, oporem, mocą, energią elektryczną, źródłami zasilania i odbiornikami. Uczniowie mogą badać, jak zmienia się natężenie prądu po zmianie napięcia, rezystancji, sposobu połączenia elementów lub rodzaju odbiornika. W technice i elektronice moduł sprawdzi się przy ćwiczeniach z zasilaniem niskonapięciowym, silnikami edukacyjnymi, żarówkami, rezystorami dużej mocy, prostymi układami sterowania, przekaźnikami, elementami wykonawczymi oraz modelami urządzeń technicznych. Większy zakres pomiarowy daje nauczycielowi większą swobodę przy doborze stanowisk eksperymentalnych. W edukacji STEM czujnik można wykorzystać w projektach z robotyki, automatyki, pojazdów edukacyjnych, odnawialnych źródeł energii, fotowoltaiki edukacyjnej i systemów zasilania. Uczniowie mogą nie tylko zbudować układ, ale również sprawdzić, jaki prąd pobiera i jak zmienia się jego praca w zależności od obciążenia.

Jakie doświadczenia można wykonać?

Prawo Ohma w obwodach o większym prądzie Uczniowie mogą mierzyć natężenie prądu dla różnych wartości napięcia i oporu, a następnie analizować zależność między prądem, napięciem i rezystancją. W połączeniu z czujnikiem napięcia można tworzyć wykresy i obliczać opór badanego elementu.

Pomiar poboru prądu przez odbiornik S0036 pozwala sprawdzić, jaki prąd pobiera żarówka, silnik edukacyjny, element grzejny niskiego napięcia, moduł wykonawczy lub inny odbiornik szkolny. To bardzo praktyczne ćwiczenie pokazujące, że różne urządzenia mają różne wymagania zasilania.

Moc elektryczna odbiornika W połączeniu z czujnikiem napięcia można obliczać moc elektryczną odbiornika. Uczniowie widzą, że moc zależy jednocześnie od napięcia i natężenia prądu, a większy pobór prądu zwykle oznacza większe obciążenie źródła zasilania.

Połączenia szeregowe i równoległe Czujnik pozwala porównywać prąd w różnych częściach obwodu. Uczniowie mogą sprawdzić, jak rozkłada się prąd w gałęziach obwodu równoległego oraz dlaczego w obwodzie szeregowym przez wszystkie elementy płynie ten sam prąd.

Charakterystyka prądowo-napięciowa odbiorników Moduł można wykorzystać do badania charakterystyki żarówki, rezystora, diody, silnika lub innego elementu. Uczniowie mogą porównać elementy liniowe i nieliniowe oraz zobaczyć, jak zachowanie odbiornika zmienia się podczas pracy.

Prąd rozruchowy silnika edukacyjnego S0036 dobrze nadaje się do obserwacji krótkotrwałego wzrostu prądu podczas startu silnika. Uczniowie mogą porównać prąd rozruchowy z prądem podczas pracy ustalonej i zrozumieć, dlaczego zasilanie silników wymaga odpowiedniego zapasu.

Ładowanie i rozładowanie kondensatora W odpowiednio przygotowanym układzie można obserwować, jak zmienia się prąd podczas ładowania i rozładowania kondensatora. Wykres w iLab V12.0 pomaga pokazać, że zjawisko ma charakter dynamiczny.

Analiza pracy układów zasilania Czujnik pozwala porównywać źródła zasilania: baterie, akumulatory, zasilacze laboratoryjne lub ogniwa fotowoltaiczne. Uczniowie mogą badać, jak źródło zachowuje się pod obciążeniem.

Fotowoltaika edukacyjna i odnawialne źródła energii W połączeniu z czujnikiem światła S0019 i czujnikiem napięcia można badać zależność między oświetleniem ogniwa fotowoltaicznego a generowanym prądem, napięciem i mocą.

Projekty robotyczne i mechatroniczne Moduł może służyć do monitorowania poboru prądu przez silniki, serwomechanizmy, moduły wykonawcze i układy sterowania w projektach STEM. To pozwala uczniom lepiej rozumieć zasilanie projektów technicznych.

Współpraca z SenseDisc Pro

Czujnik S0036 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu modułu wynik może być prezentowany bezpośrednio na ekranie urządzenia jako wartość liczbowa, wykres, tarcza lub tabela. Dzięki temu nauczyciel może szybko przygotować obwód pomiarowy i pokazać uczniom, jak zmienia się natężenie prądu w czasie. W doświadczeniach z elektryczności szczególnie przydatny jest wykres, ponieważ wiele zjawisk nie ogranicza się do jednej wartości. Prąd może zmienić się w chwili włączenia odbiornika, przy zmianie obciążenia, podczas rozruchu silnika, przy ładowaniu kondensatora albo przy zmianie oświetlenia ogniwa fotowoltaicznego. SenseDisc Pro umożliwia również pracę wielokanałową. S0036 można łączyć z czujnikiem napięcia, czujnikiem temperatury, czujnikiem światła, czujnikiem pola magnetycznego lub innymi modułami. Dzięki temu możliwe jest jednoczesne badanie prądu i napięcia, prądu i mocy, prądu i temperatury elementu albo prądu i pola magnetycznego cewki.

Współpraca z iLab V12.0

S0036 Current Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach prądu jest to szczególnie wartościowe, ponieważ uczniowie mogą obserwować przebieg zmian w czasie, a nie tylko pojedynczy odczyt. W iLab V12.0 można porównywać serie pomiarowe, analizować prąd rozruchowy, rejestrować ładowanie i rozładowanie kondensatora, zestawiać prąd z napięciem i przygotowywać raporty z doświadczeń. Program pomaga uporządkować dane i przejść od pomiaru do wniosku. To duża przewaga nad klasycznym amperomierzem. Uczeń widzi nie tylko wartość prądu, ale również jego zachowanie w czasie i reakcję układu na zmianę warunków.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S0036 Current Sensor oznacza większą elastyczność w doświadczeniach z elektryczności. Zakres -30 A do +30 A pozwala badać układy o większym poborze prądu niż przy standardowych modułach, zachowując wygodę cyfrowego pomiaru i rejestracji danych. Dla ucznia to bardzo praktyczna nauka elektrotechniki. Prąd elektryczny jest niewidoczny, ale dzięki czujnikowi można go zmierzyć, zapisać i zobaczyć na wykresie. Uczeń lepiej rozumie, jak działa obwód, jak zachowuje się odbiornik, dlaczego ważne jest obciążenie źródła i jak analizować układy zasilania. Dla szkoły to moduł, który wzmacnia pracownię fizyczną, techniczną, elektroniczną, mechatroniczną i STEM. Sprawdza się jako element zestawów SenseDisc Pro Physics oraz SenseDisc Pro Advanced, a także jako samodzielne narzędzie do doświadczeń z prądem elektrycznym i zasilaniem.

Praktyczne wskazówki użytkowania

Czujnik natężenia prądu należy włączać szeregowo w badany obwód. Oznacza to, że obwód trzeba rozłączyć w miejscu pomiaru i wstawić moduł tak, aby mierzony prąd przepływał przez czujnik. Nie należy podłączać czujnika prądu równolegle bezpośrednio do źródła zasilania, ponieważ może to spowodować zwarcie i uszkodzenie elementów układu. Przed rozpoczęciem pomiaru należy sprawdzić, czy przewidywany prąd mieści się w zakresie od -30 A do +30 A. Nie należy przekraczać zakresu pomiarowego czujnika. Przy pracy z większymi prądami należy zwrócić szczególną uwagę na właściwy dobór przewodów, stabilność połączeń i bezpieczeństwo stanowiska. Do doświadczeń szkolnych należy stosować bezpieczne, niskonapięciowe źródła zasilania. Czujnik nie powinien być używany do bezpośrednich pomiarów w instalacji sieciowej 230 V ani w układach, których parametry przekraczają dopuszczalne warunki pracy modułu. Przy pomiarach porównawczych warto zmieniać tylko jeden parametr naraz: napięcie, opór, obciążenie, rodzaj odbiornika albo sposób połączenia. Dzięki temu uczniowie łatwiej powiążą zmianę wyniku z konkretną przyczyną.
