Moduł pomiaru natężenia prądu / Current Sensor, umożliwia pomiar natężenia prądu w zakresie -1A - 1A, współpraca z SenseDisc Pro

S0005 Current Sensor — cyfrowy pomiar natężenia prądu w obwodach szkolnych

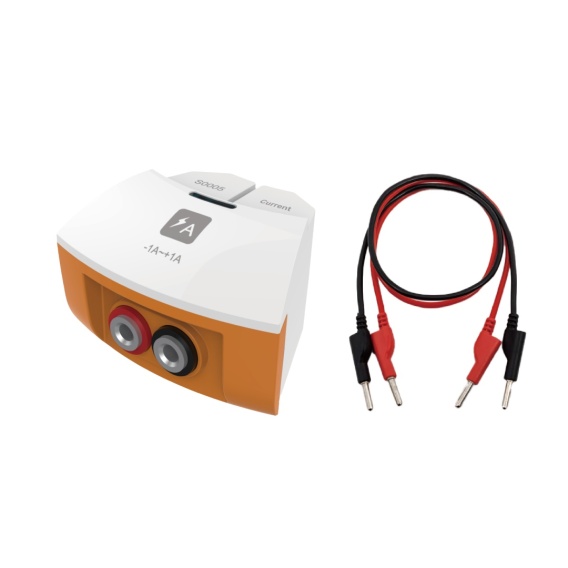

S0005 Current Sensor / Czujnik Natężenia Prądu to jeden z podstawowych modułów pomiarowych systemu SenseDisc Pro, przeznaczony do badania przepływu prądu elektrycznego w obwodach edukacyjnych. W Sklep Multimedia polecamy go jako niezbędny element nowoczesnej pracowni fizycznej, ponieważ pozwala uczniom zrozumieć prąd elektryczny nie tylko jako pojęcie z podręcznika, ale jako realną wielkość, którą można zmierzyć, zapisać i przeanalizować. Moduł pracuje w zakresie od -1 A do +1 A, z dokładnością ±1% i rozdzielczością 0,001 A. Rezystancja wewnętrzna czujnika wynosi 0,22 Ω, a pomiar realizowany jest przez rejestrację niewielkiej różnicy potencjałów powstającej na rezystorze pomiarowym, gdy przepływa przez niego prąd. Następnie układ elektroniczny czujnika wzmacnia i przetwarza sygnał, umożliwiając dokładny pomiar prądu w obwodach prądu stałego oraz niskoczęstotliwościowych, niskonapięciowych obwodach prądu przemiennego. To moduł, który bardzo dobrze współpracuje z czujnikiem napięcia S0001 Voltage Sensor. Razem tworzą podstawowy zestaw do badania prawa Ohma, charakterystyk prądowo-napięciowych, mocy elektrycznej, energii, obwodów szeregowych i równoległych oraz zachowania źródeł zasilania pod obciążeniem.

Do czego służy czujnik natężenia prądu?

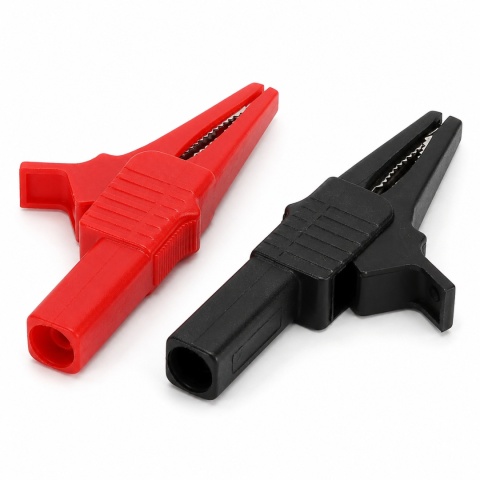

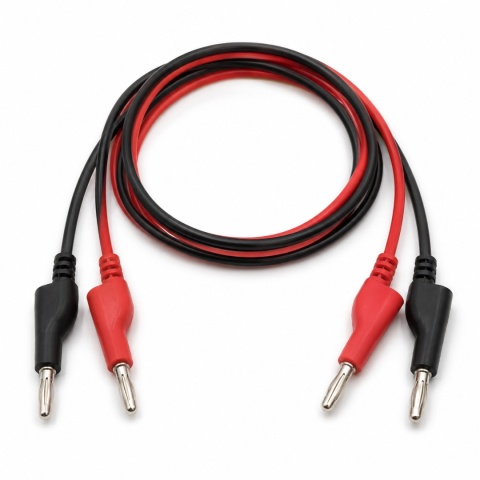

Czujnik S0005 służy do pomiaru natężenia prądu elektrycznego, czyli ilości ładunku przepływającego przez przekrój przewodnika w jednostce czasu. W praktyce szkolnej pozwala sprawdzić, jaki prąd płynie przez rezystor, żarówkę, diodę, silnik, źródło zasilania lub wybraną gałąź obwodu. Pomiar wykonuje się przez włączenie czujnika szeregowo w badany obwód. Oznacza to, że prąd musi przepływać przez moduł pomiarowy. Czerwony przewód należy traktować jako dodatni, a czarny jako przewód odniesienia. Jeśli kierunek przepływu prądu zostanie odwrócony, wynik może pojawić się ze znakiem ujemnym. To świetny przykład dydaktyczny pokazujący, że prąd w obwodzie ma nie tylko wartość, ale również umowny kierunek. W dokumentacji modułu podkreślono, że czujnik należy stosować szeregowo w obwodzie, a przed użyciem należy wykonać kalibrację.

Zastosowanie w fizyce, elektrotechnice i edukacji STEM

S0005 Current Sensor jest szczególnie przydatny w dziale elektryczność i prąd elektryczny. Uczniowie mogą praktycznie badać natężenie prądu, napięcie, opór, moc, energię elektryczną oraz zależności występujące w obwodach. Moduł dobrze wpisuje się w realizację podstawy programowej fizyki w szkole podstawowej i ponadpodstawowej, gdzie uczniowie poznają pojęcia napięcia, natężenia, oporu, prawa Ohma, źródeł energii i odbiorników elektrycznych. Dzięki cyfrowemu pomiarowi można nie tylko zapisać pojedynczą wartość prądu, ale również obserwować zmiany w czasie, tworzyć wykresy i analizować zależności między wielkościami. Czujnik sprawdzi się także na zajęciach technicznych, elektronicznych, mechatronicznych i STEM. Uczniowie mogą budować proste układy, sprawdzać wpływ zmiany rezystancji na prąd, porównywać różne źródła zasilania i badać charakterystyki elementów elektronicznych.

Jakie doświadczenia można wykonać?

Pomiar natężenia prądu w prostym obwodzie Uczniowie mogą zbudować obwód z baterią, rezystorem lub żarówką i zmierzyć, jaki prąd płynie przez układ. To podstawowe doświadczenie pokazujące, że prąd jest wielkością mierzalną i zależną od parametrów obwodu.

Prawo Ohma W połączeniu z czujnikiem napięcia S0001 można jednocześnie mierzyć napięcie i natężenie prądu, a następnie tworzyć wykres zależności I(U) oraz wyznaczać opór. To jedno z najważniejszych doświadczeń szkolnej fizyki.

Rezystory połączone szeregowo i równolegle Moduł pozwala sprawdzić, jak zmienia się natężenie prądu w różnych konfiguracjach obwodu. Uczniowie mogą porównywać prąd w obwodzie szeregowym, w gałęziach obwodu równoległego oraz w układach mieszanych.

Charakterystyka prądowo-napięciowa żarówki Dokumentacja SWR wskazuje rysowanie charakterystyki woltoamperowej małej żarówki jako jedno z typowych doświadczeń dla czujnika S0005. Uczniowie mogą zobaczyć, że żarówka nie zachowuje się jak idealny opornik, a jej charakterystyka zmienia się wraz z temperaturą włókna.

Pomiar siły elektromotorycznej i oporu wewnętrznego baterii Moduł może być wykorzystany do badania źródeł zasilania pod obciążeniem. Uczniowie mogą analizować, jak zmienia się napięcie baterii przy przepływie prądu i jak wyznaczyć jej opór wewnętrzny. To doświadczenie również pojawia się w dokumentacji S0005 jako typowe zastosowanie czujnika.

Moc elektryczna odbiornika W połączeniu z czujnikiem napięcia można obliczać moc odbiornika, np. żarówki, rezystora lub małego silnika. Uczniowie widzą wtedy praktyczne znaczenie zależności między napięciem, prądem i mocą.

Ładowanie i rozładowanie kondensatora Przy połączeniu z czujnikiem napięcia można obserwować, jak zmienia się prąd podczas ładowania lub rozładowywania kondensatora. To dobry przykład procesu dynamicznego, którego przebieg warto przedstawić na wykresie.

Współpraca z SenseDisc Pro

Czujnik S0005 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu do jednego z kanałów pomiarowych stacja może prezentować wynik w czasie rzeczywistym na ekranie dotykowym. Dane mogą być pokazywane jako wartość liczbowa, wykres, tarcza lub tabela, zależnie od wybranego trybu pracy. To bardzo wygodne podczas lekcji. Nauczyciel może szybko włączyć moduł w obwód, uruchomić pomiar i od razu pokazać uczniom, jak zmienia się natężenie prądu po zmianie napięcia, rezystancji lub sposobu połączenia elementów. Przy prostych doświadczeniach nie trzeba korzystać z komputera — wystarczy stacja bazowa SenseDisc Pro. W bardziej zaawansowanych doświadczeniach czujnik można połączyć z innymi modułami, np. czujnikiem napięcia, niskiego napięcia, mikro-napięcia, temperatury lub światła. Dzięki temu jedna stacja bazowa może jednocześnie rejestrować kilka wielkości, co pozwala budować pełniejszy obraz badanego zjawiska.

Współpraca z iLab V12.0

S0005 Current Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia projektowanie doświadczeń, zbieranie danych, zapisywanie wyników, tworzenie tabel, wykresów i analizę krzywych. Dzięki temu pomiar prądu nie musi kończyć się na jednorazowym odczycie. W iLab V12.0 nauczyciel może przygotować doświadczenie, w którym uczniowie rejestrują prąd w funkcji czasu lub zestawiają natężenie prądu z napięciem. Program pozwala porównywać serie pomiarowe, analizować maksima i minima, tworzyć wykresy oraz przygotować raport z doświadczenia. To duża przewaga nad klasycznym amperomierzem. Zamiast jednej liczby uczniowie otrzymują pełny przebieg pomiaru, który mogą omówić, porównać i wykorzystać do wnioskowania.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S0005 Current Sensor oznacza większą wygodę prowadzenia doświadczeń z elektryczności. Moduł pozwala szybko pokazać przepływ prądu, zmiany natężenia, zależności między elementami obwodu i efekty modyfikacji układu. Dzięki cyfrowemu zapisowi danych lekcja może mieć charakter badawczy, a nie tylko demonstracyjny. Dla ucznia to lepsze zrozumienie prądu elektrycznego. Natężenie przestaje być jedynie symbolem I we wzorze — staje się realnym parametrem, który można zmierzyć i zobaczyć na wykresie. Uczeń może samodzielnie sprawdzić, co dzieje się po zmianie oporu, napięcia lub liczby odbiorników w obwodzie. Dla szkoły to moduł, który znacząco zwiększa możliwości pracowni fizycznej i STEM. W połączeniu z czujnikiem napięcia tworzy podstawowe narzędzie do większości doświadczeń z prądu elektrycznego.

Praktyczne wskazówki użytkowania

Przed rozpoczęciem pomiaru należy upewnić się, że prąd w badanym układzie mieści się w zakresie pracy czujnika, czyli od -1 A do +1 A. Dokumentacja wskazuje, że prąd, który czujnik może wytrzymać, nie powinien przekraczać 3 A. Czujnik należy włączać szeregowo w badany obwód. Nie należy podłączać go równolegle do źródła zasilania lub elementu obwodu, ponieważ mogłoby to spowodować nieprawidłowy pomiar albo przeciążenie układu. Przed użyciem należy wykonać kalibrację, zgodnie z procedurą przewidzianą dla modułu. Warto rozpoczynać od prostych układów z baterią i rezystorem, a dopiero później przechodzić do bardziej rozbudowanych obwodów. Przy doświadczeniach z prawem Ohma najlepiej pracować jednocześnie z czujnikiem napięcia S0001, aby uczniowie mogli analizować zależność między napięciem i prądem.
