Moduł pomiaru napięcia / Voltage Sensor - umożliwia wykonanie pomiaru napięcia w zakresie -30V - 30V, współpraca z SenseDiscPro

S0001 Voltage Sensor — cyfrowy pomiar napięcia w szkolnej pracowni fizycznej

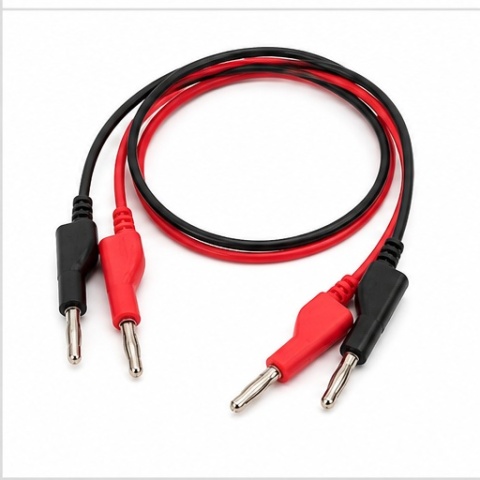

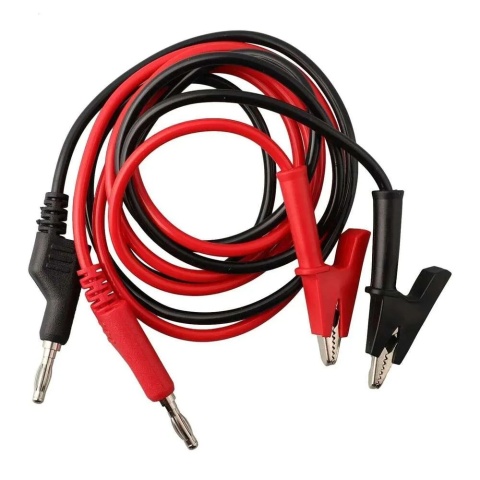

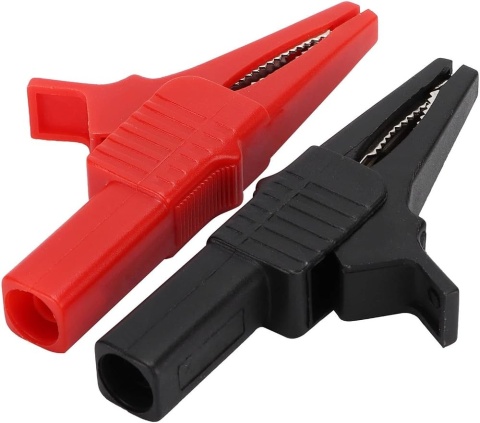

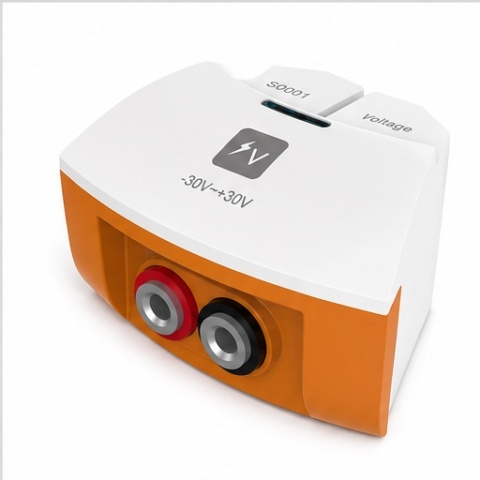

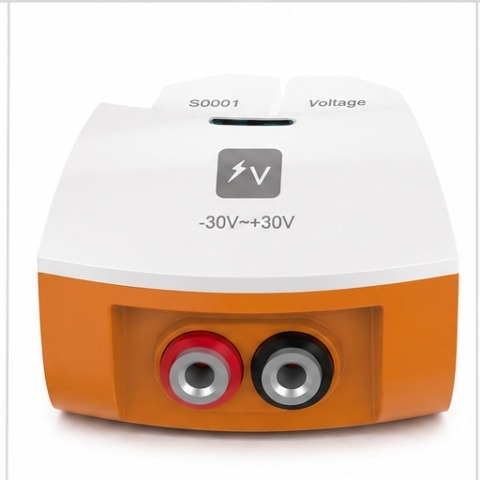

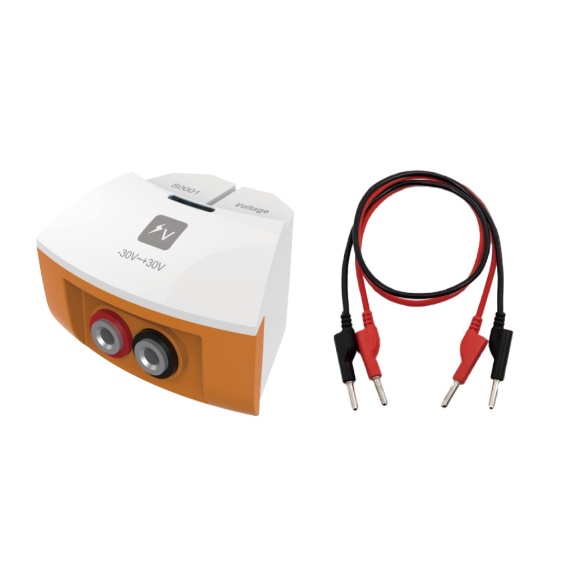

S0001 Voltage Sensor / Czujnik Napięcia to jeden z podstawowych modułów pomiarowych systemu SenseDisc Pro, przeznaczony do badania napięcia elektrycznego w obwodach szkolnych, laboratoryjnych i edukacyjnych. W Sklep Multimedia polecamy go jako obowiązkowy element nowoczesnej pracowni fizycznej, ponieważ pozwala uczniom przejść od definicji napięcia do rzeczywistego pomiaru, wykresu i analizy danych. Moduł mierzy napięcie w zakresie od -30 V do +30 V, z dokładnością ±1% i rozdzielczością 0,02 V. Dzięki impedancji wejściowej 2 MΩ czujnik w niewielkim stopniu obciąża badany obwód, co ma znaczenie przy pomiarach edukacyjnych, analizie charakterystyk i pracy z układami niskonapięciowymi. W praktyce oznacza to, że nauczyciel może wykorzystać moduł do pomiaru napięcia na źródle zasilania, rezystorze, żarówce, diodzie, kondensatorze, panelu fotowoltaicznym, przewodniku lub innym elemencie układu. Wynik nie musi być jednorazowym odczytem — dzięki współpracy z SenseDisc Pro i iLab V12.0 można go zapisać, przedstawić na wykresie i omówić z uczniami.

Do czego służy czujnik napięcia?

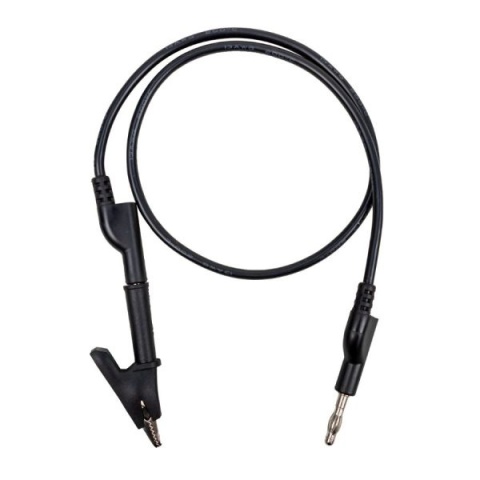

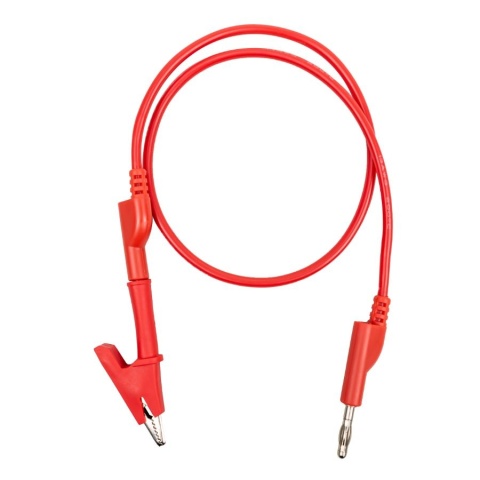

Czujnik S0001 służy do pomiaru różnicy potencjałów elektrycznych między dwoma punktami obwodu. To właśnie tę wielkość uczniowie poznają jako napięcie elektryczne — jeden z podstawowych parametrów opisujących pracę obwodu. Pomiar wykonuje się przez podłączenie sondy równolegle do badanego elementu lub fragmentu układu. Czerwony przewód pełni funkcję przewodu dodatniego, a czarny przewodu odniesienia. Jeżeli przewody zostaną podłączone odwrotnie, wynik może pojawić się ze znakiem ujemnym. To bardzo dobry przykład dydaktyczny pokazujący, że napięcie ma nie tylko wartość liczbową, ale również zależy od przyjętej biegunowości pomiaru. Moduł może być stosowany w obwodach prądu stałego oraz w niskonapięciowych układach prądu przemiennego, w zakresie zgodnym z parametrami czujnika. Nie należy przekraczać zakresu pomiarowego -30 V do +30 V podczas właściwego pomiaru.

Zastosowanie w fizyce, elektrotechnice i edukacji STEM

S0001 Voltage Sensor jest szczególnie przydatny na lekcjach fizyki w dziale elektryczność i prąd elektryczny. Uczniowie mogą praktycznie badać napięcie, natężenie, opór, zależności w obwodach, pracę źródeł energii i odbiorników oraz zasady połączeń szeregowych i równoległych. Moduł sprawdzi się również na zajęciach technicznych, elektronicznych, mechatronicznych i STEM. Pozwala pokazać, że obwód elektryczny nie jest wyłącznie schematem na tablicy, ale układem, którego parametry można mierzyć i analizować. To szczególnie ważne w szkołach ponadpodstawowych, technikach i pracowniach zawodowych, gdzie uczniowie powinni rozumieć związek między teorią a praktyką pomiarową. W polskiej podstawie programowej fizyki ważne miejsce zajmują pomiary, analiza zależności oraz doświadczenia związane z napięciem, natężeniem, oporem i obwodami elektrycznymi. Czujnik S0001 dobrze wspiera ten kierunek nauczania, ponieważ pozwala pracować na danych rzeczywistych, a nie wyłącznie na obliczeniach wykonywanych z podręcznika.

Jakie doświadczenia można wykonać?

Pomiar napięcia baterii i zasilacza Uczniowie mogą zmierzyć napięcie różnych źródeł energii, porównać wynik z wartością nominalną i sprawdzić, jak zmienia się napięcie pod obciążeniem.

Prawo Ohma W połączeniu z czujnikiem natężenia prądu można mierzyć napięcie i prąd w tym samym obwodzie, a następnie obliczać opór i tworzyć charakterystykę zależności I(U). To jedno z najważniejszych doświadczeń w szkolnej pracowni fizycznej.

Połączenia szeregowe i równoległe Moduł pozwala pokazać, jak rozkłada się napięcie na elementach połączonych szeregowo i dlaczego w gałęziach układu równoległego napięcie ma inny charakter niż natężenie prądu.

Pomiar napięcia na odbiorniku Uczniowie mogą badać napięcie na żarówce, rezystorze, diodzie, silniku lub innym elemencie, obserwując jak zmienia się ono po zmianie zasilania, oporu lub konfiguracji obwodu.

Ładowanie i rozładowanie kondensatora S0001 bardzo dobrze sprawdza się przy obserwacji zmian napięcia na kondensatorze w czasie. SenseDisc Pro pozwala rejestrować przebieg pomiaru, a następnie analizować krzywą ładowania i rozładowania. Tego typu doświadczenie jest wskazywane również w materiałach SenseDisc jako typowy przykład wykorzystania czujnika napięcia.

Charakterystyka elementów elektrycznych Moduł można wykorzystać do badania charakterystyki żarówki, rezystora, diody lub innych elementów niskonapięciowych. W połączeniu z czujnikiem prądu uczniowie mogą tworzyć wykresy i porównywać zachowanie elementów liniowych oraz nieliniowych.

Pomiar napięcia ogniwa fotowoltaicznego S0001 może być używany do badania napięcia generowanego przez ogniwo słoneczne w różnych warunkach oświetlenia. To dobre doświadczenie łączące fizykę, technikę i edukację ekologiczną.

Współpraca z SenseDisc Pro

Czujnik S0001 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu do jednego z kanałów pomiarowych stacja może automatycznie wyświetlać dane w czasie rzeczywistym. SenseDisc Pro obsługuje do 7 kanałów pomiarowych jednocześnie, a moduły czujnikowe można swobodnie podłączać do portów wokół obudowy dataloggera. Dane z czujnika mogą być prezentowane na ekranie stacji jako wartość liczbowa, krzywa lub tarcza. SenseDisc Pro umożliwia także przełączenie między trybem listy i graficznym trybem tarczy, a po uruchomieniu doświadczenia zapis wyników może być prowadzony w formie krzywej lub tabeli. To bardzo praktyczne podczas lekcji. Nauczyciel może szybko podłączyć czujnik, pokazać odczyt na ekranie, uruchomić pomiar i od razu omówić z uczniami zmianę napięcia w czasie. W prostych doświadczeniach nie trzeba korzystać z komputera, a w bardziej zaawansowanych można przenieść dane do iLab V12.0.

Współpraca z iLab V12.0

S0001 Voltage Sensor może pracować z oprogramowaniem iLab V12.0, które służy do projektowania doświadczeń, zbierania danych, zapisywania wyników, analizy i obliczeń. Program pozwala wyświetlać odczyty z podłączonych czujników, tworzyć tabele, wykresy i krzywe oraz analizować zależności między danymi. W iLab V12.0 można prowadzić doświadczenia, w których napięcie jest analizowane w funkcji czasu lub zestawiane z inną wielkością, np. natężeniem prądu. Program umożliwia również pracę na wykresach, ustawianie zakresów osi, obliczenia i opracowanie danych do raportu uczniowskiego. Dla nauczyciela oznacza to możliwość przeprowadzenia pełnego cyklu badawczego: zbudowanie obwodu, pomiar, zapis, wykres, analiza, wniosek. Dla ucznia — zrozumienie, że dane pomiarowe są podstawą pracy naukowej.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S0001 Voltage Sensor oznacza większą wygodę prowadzenia doświadczeń z elektryczności. Zamiast pojedynczego odczytu z klasycznego miernika można zapisać cały przebieg zmian napięcia i omówić go na wykresie. To szczególnie ważne przy procesach dynamicznych, takich jak ładowanie kondensatora, zmiana obciążenia lub badanie charakterystyki elementu. Dla ucznia to bardziej zrozumiała fizyka. Napięcie przestaje być tylko symbolem U w równaniu — staje się realną wielkością, którą można zmierzyć, zobaczyć na ekranie i porównać z innymi parametrami obwodu. Uczniowie szybciej rozumieją, dlaczego napięcie mierzy się równolegle, czym jest biegunowość i jak napięcie wpływa na działanie odbiorników. Dla szkoły to praktyczny moduł, który zwiększa wartość pracowni fizycznej, elektrotechnicznej i STEM. Może być używany samodzielnie lub jako element większych zestawów SenseDisc Pro Physics i SenseDisc Pro Advanced.

Praktyczne wskazówki użytkowania

Przed rozpoczęciem pomiaru należy upewnić się, że badane napięcie mieści się w zakresie pracy czujnika, czyli od -30 V do +30 V. Czujnik należy podłączać równolegle do badanego elementu lub między dwa punkty układu. Czerwony przewód warto traktować jako przewód dodatni, a czarny jako punkt odniesienia. Podczas pracy z uczniami najlepiej rozpocząć od prostych pomiarów baterii, zasilacza i pojedynczego odbiornika. Następnie można przejść do połączeń szeregowych, równoległych, prawa Ohma i doświadczeń z kondensatorem. Przy analizie charakterystyk warto połączyć S0001 z czujnikiem natężenia prądu, aby jednocześnie mierzyć napięcie i prąd. W doświadczeniach wymagających obserwacji zmian w czasie warto korzystać z wykresu. SenseDisc Pro może prezentować wynik jako krzywą bezpośrednio na ekranie, a iLab V12.0 pozwala później dokładniej opracować dane.
