Moduł pomiaru mili napięcia / Milivolt Voltage Sensor - pomiar napięcia w zakresie -500mV - 500mV, współpraca z SenseDiscPro

S0002 Millivolt Voltage Sensor — precyzyjny pomiar bardzo małych napięć

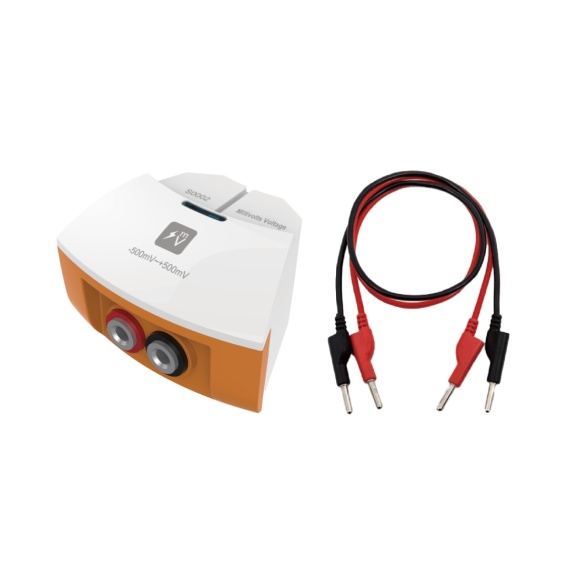

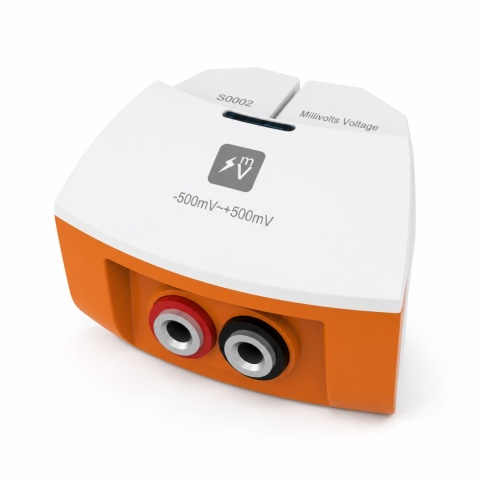

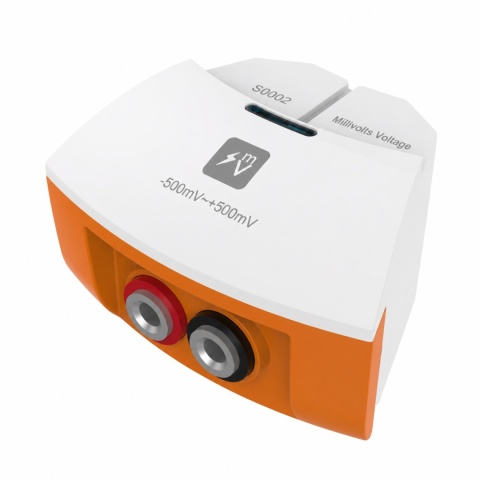

S0002 Millivolt Voltage Sensor to cyfrowy czujnik niskiego napięcia przeznaczony do pracy z systemem SenseDisc Pro. W Sklep Multimedia polecamy go jako moduł dla pracowni fizycznych, technicznych i STEM, w których uczniowie mają nie tylko mierzyć typowe napięcia w obwodach elektrycznych, ale również obserwować bardzo małe różnice potencjałów i słabe sygnały elektryczne. W porównaniu ze standardowym czujnikiem napięcia, moduł S0002 pracuje w znacznie węższym zakresie od -500 mV do +500 mV, dzięki czemu lepiej nadaje się do pomiarów wymagających większej czułości. Sonda umożliwia rejestrację napięć rzędu miliwoltów, czyli takich, które w wielu doświadczeniach są trudne do wygodnego zaobserwowania za pomocą klasycznego miernika szkolnego. Czujnik mierzy różnicę potencjałów między dwoma punktami układu. Może być wykorzystywany w obwodach prądu stałego oraz w obwodach niskonapięciowych i wolnozmiennych, w których pojawiają się niewielkie wartości siły elektromotorycznej. Karta produktu S0002 wskazuje, że czujnik służy do pomiaru słabej siły elektromotorycznej w obwodach DC oraz niskoczęstotliwościowych obwodach AC.

Do czego służy czujnik niskiego napięcia?

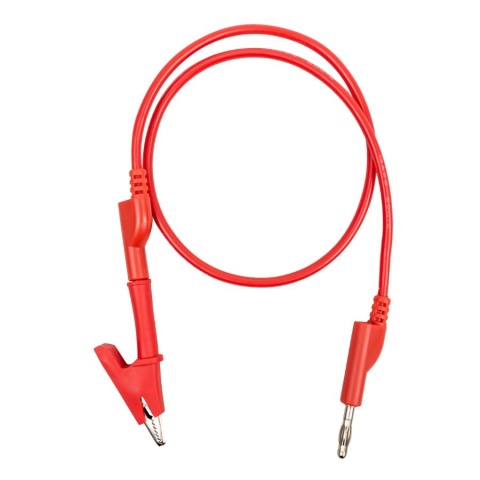

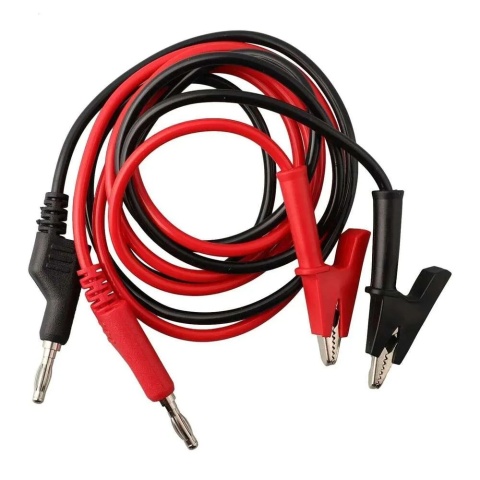

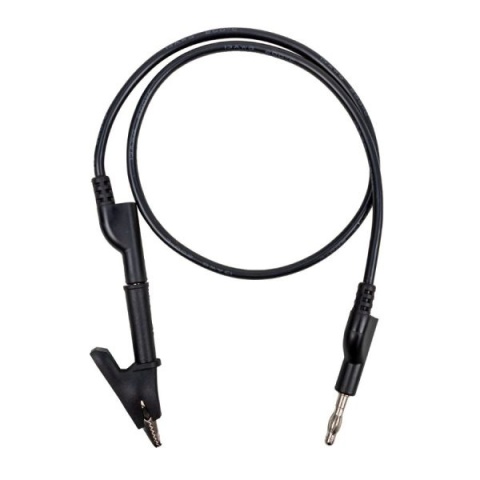

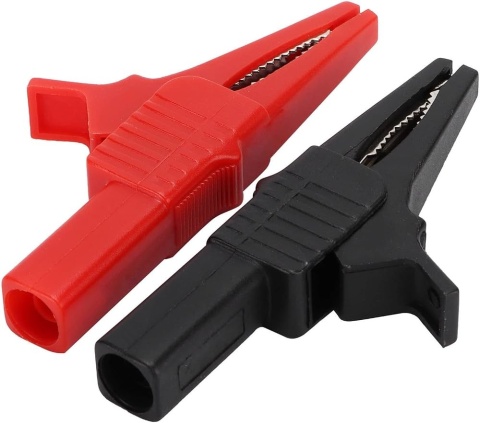

Czujnik S0002 służy do pomiaru małych napięć elektrycznych, które pojawiają się między dwoma punktami badanego układu. W praktyce pozwala mierzyć napięcia generowane w prostych doświadczeniach z indukcji elektromagnetycznej, małe sygnały z elementów pomiarowych, napięcia na wybranych elementach obwodu oraz niewielkie zmiany potencjału, które trudno byłoby czytelnie obserwować na szerokozakresowym czujniku napięcia. Pomiar wykonuje się przez podłączenie sondy równolegle do badanego elementu lub między dwa punkty układu. Czerwony przewód pełni funkcję przewodu dodatniego, a czarny przewodu odniesienia. Jeżeli biegunowość zostanie odwrócona, wynik pojawi się ze znakiem ujemnym. To bardzo dobry element dydaktyczny, ponieważ uczniowie widzą, że napięcie jest wielkością związaną nie tylko z wartością, ale również z kierunkiem przyjętego pomiaru.

Zastosowanie w fizyce i edukacji STEM

S0002 Millivolt Voltage Sensor jest szczególnie przydatny w dziale elektryczność i magnetyzm. W polskiej podstawie programowej fizyki duży nacisk położono na doświadczenia, budowanie obwodów, pomiary oraz badanie zależności między napięciem, natężeniem i oporem. W materiałach dotyczących nowej podstawy programowej fizyki wskazano m.in. dział „Prąd elektryczny”, obejmujący praktyczne bezpieczeństwo, budowanie obwodów i pomiary, a także przykładowe doświadczenia z badania zależności I(U) dla żarówki i opornika oraz odkrywania praw dla natężeń i napięć w obwodach.

Moduł S0002 pozwala rozszerzyć te doświadczenia o pomiary drobnych sygnałów i zjawisk, które wymagają większej czułości niż typowe pomiary napięcia do kilkudziesięciu woltów. Dzięki temu uczniowie mogą lepiej zrozumieć, że napięcie elektryczne nie występuje wyłącznie w bateriach i zasilaczach, ale może pojawiać się również jako bardzo mały sygnał w wyniku ruchu magnesu, zmiany pola magnetycznego, pracy czujnika, różnicy temperatur lub działania prostych układów pomiarowych.

Jakie doświadczenia można wykonać?

Pomiar małych napięć w obwodach DC Uczniowie mogą badać niewielkie spadki napięcia na elementach obwodu, porównywać różnice potencjałów i obserwować, jak zmienia się sygnał przy zmianie konfiguracji układu.

Indukcja elektromagnetyczna Czujnik S0002 bardzo dobrze nadaje się do doświadczeń, w których napięcie powstaje w wyniku ruchu magnesu względem cewki lub zmiany pola magnetycznego. Uczniowie mogą obserwować krótkie impulsy napięcia oraz zmianę znaku sygnału przy zmianie kierunku ruchu magnesu.

Badanie małej siły elektromotorycznej Moduł pozwala mierzyć słabe SEM w prostych układach edukacyjnych, np. w doświadczeniach z cewką, elementami generującymi niewielkie napięcie lub układami niskonapięciowymi.

Porównywanie czułości pomiaru Na lekcji można porównać S0002 z szerokozakresowym czujnikiem napięcia S0001. Uczniowie zobaczą, dlaczego do małych sygnałów warto używać czujnika o węższym zakresie i większej rozdzielczości.

Obserwacja sygnału w czasie W połączeniu z iLab V12.0 można zapisać zmiany napięcia jako wykres w funkcji czasu. To szczególnie przydatne przy doświadczeniach, w których sygnał nie jest stały, lecz zmienia się podczas ruchu, przełączania układu lub oddziaływania z polem magnetycznym.

Wprowadzenie do elektroniki i automatyki S0002 może być używany do omawiania niskonapięciowych sygnałów pomiarowych, działania prostych czujników, odczytu małych zmian potencjału oraz znaczenia dokładności i rozdzielczości pomiarowej.

Współpraca z SenseDisc Pro

Czujnik S0002 jest modułem z serii SenseDisc i współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu do stacji bazowej wynik może być wyświetlany bezpośrednio na ekranie urządzenia jako wartość liczbowa, wykres, krzywa lub tabela. SenseDisc Pro umożliwia pracę samodzielną oraz współpracę z komputerem, tabletem lub urządzeniem mobilnym.

To duża korzyść w szkolnej pracowni. Nauczyciel może szybko zbudować układ, podłączyć czujnik i pokazać uczniom wynik na ekranie. W przypadku zjawisk dynamicznych — takich jak indukcja — uczniowie mogą obserwować nie tylko końcową wartość, ale cały przebieg zmian napięcia w czasie.

Współpraca z iLab V12.0

S0002 Millivolt Voltage Sensor może pracować z oprogramowaniem iLab V12.0, które służy do projektowania doświadczeń, zbierania danych, zapisu, analizy i obliczeń. Dzięki temu wynik pomiaru nie musi kończyć się na jednorazowym odczycie — można go zapisać, porównać, przedstawić na wykresie i omówić w raporcie. W iLab V12.0 uczniowie mogą analizować zmiany napięcia w czasie, porównywać kilka prób, obserwować maksima i minima, a także zestawiać wyniki z innymi czujnikami. Przy doświadczeniach z indukcji można na przykład porównać szybkość ruchu magnesu, kierunek ruchu i wartość wygenerowanego napięcia.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S0002 Millivolt Voltage Sensor oznacza możliwość realizacji bardziej precyzyjnych doświadczeń z elektryczności i elektromagnetyzmu. Moduł pozwala pokazać uczniom zjawiska, które często są zbyt subtelne dla standardowego miernika lub wymagają bardziej czułego zakresu pomiarowego. Dla ucznia to praktyczne zrozumienie, że sygnał elektryczny może mieć bardzo małą wartość, ale nadal nieść ważną informację o badanym zjawisku. Uczeń widzi, że fizyka opiera się na pomiarze, a dobór właściwego zakresu pomiarowego ma bezpośredni wpływ na jakość i czytelność wyników. Dla szkoły to moduł, który rozszerza możliwości cyfrowej pracowni fizycznej i STEM. Świetnie uzupełnia czujnik napięcia S0001, czujnik natężenia prądu, fotobramkę, czujnik ruchu i inne moduły SenseDisc Pro.

Praktyczne wskazówki użytkowania

Przed rozpoczęciem pomiaru należy upewnić się, że napięcie w badanym układzie mieści się w zakresie od -500 mV do +500 mV. Czujnik nie jest przeznaczony do pomiaru wyższych napięć — do takich zastosowań należy użyć szerokozakresowego modułu S0001 Voltage Sensor. Sondę należy podłączać równolegle do badanego elementu lub między dwa punkty układu. Czerwony przewód warto traktować jako dodatni, a czarny jako odniesienie. Przy pracy z bardzo małymi napięciami warto zadbać o stabilne połączenia, czyste styki, unikanie przypadkowego poruszania przewodami i powtarzanie pomiarów dla porównania wyników. Podczas doświadczeń z indukcji elektromagnetycznej najlepiej zapisywać przebieg jako wykres w czasie. Dzięki temu uczniowie zobaczą nie tylko wartość napięcia, ale także moment pojawienia się impulsu i zmianę znaku sygnału.
