Moduł pomiaru mikronapięcia / Micro Voltage Sensor, pomiar napięcia w zakresie -60mV - 60mV, współpraca z SenseDisc Pro

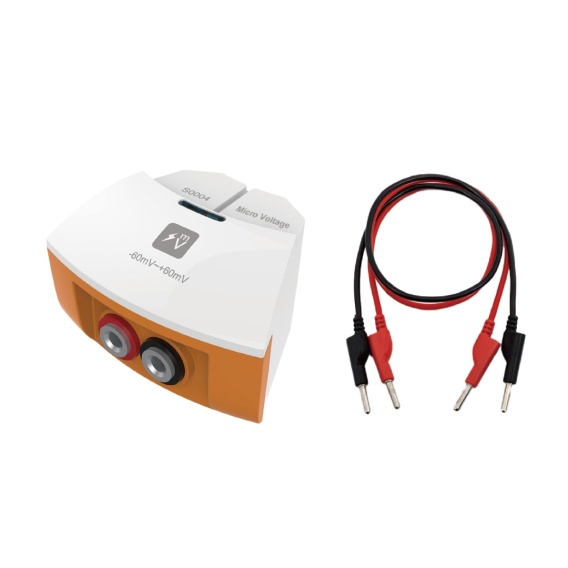

S0004 Micro Voltage Sensor — bardzo czuły pomiar mikro-napięć

S0004 Micro Voltage Sensor / Czujnik Mikro-Napięcia to specjalistyczny moduł pomiarowy do systemu SenseDisc Pro, przeznaczony do pomiaru bardzo małych napięć elektrycznych. W Sklep Multimedia polecamy go do pracowni fizycznych, technicznych, elektronicznych i STEM, w których uczniowie mają badać zjawiska wymagające większej czułości niż przy standardowym czujniku napięcia. Moduł pracuje w zakresie od -60 mV do +60 mV, co oznacza, że został zaprojektowany do rejestracji bardzo słabych sygnałów. Według danych producenta czujnik wzmacnia napięcie wejściowe, aby umożliwić pomiar na poziomie mikro-napięć, a jego zadaniem jest szybki, czuły i dokładny pomiar słabych napięć na końcach obwodów i urządzeń.To moduł, który bardzo dobrze uzupełnia czujniki S0001 Voltage Sensor i S0002 Millivolt Voltage Sensor. S0001 sprawdzi się przy typowych napięciach szkolnych do ±30 V, S0002 przy małych napięciach do ±500 mV, natomiast S0004 jest przeznaczony do jeszcze subtelniejszych sygnałów, gdzie liczy się wysoka czułość i czytelne pokazanie niewielkiej zmiany wartości.

Do czego służy czujnik mikro-napięcia?

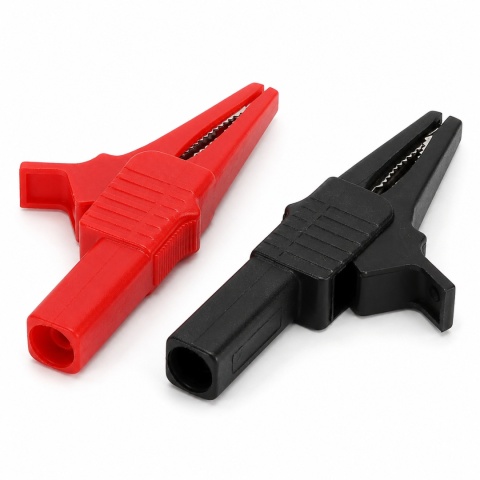

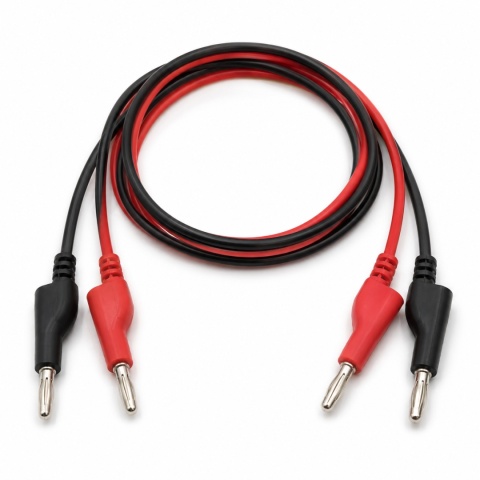

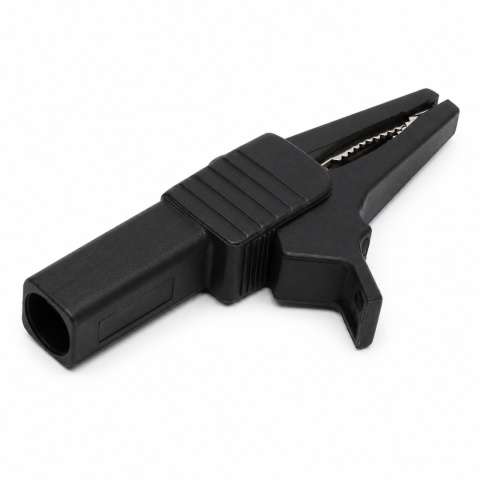

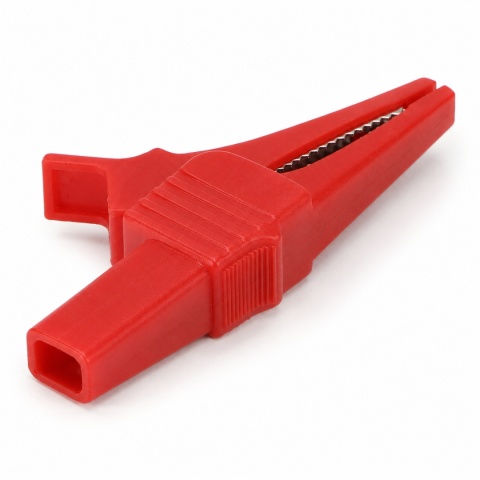

Czujnik S0004 służy do pomiaru bardzo małej różnicy potencjałów elektrycznych między dwoma punktami badanego układu. Pozwala obserwować sygnały, które w wielu doświadczeniach są zbyt małe, aby wygodnie analizować je klasycznym miernikiem lub szerokozakresowym czujnikiem napięcia. Pomiar wykonuje się przez podłączenie sondy równolegle do badanego elementu, źródła sygnału lub fragmentu układu. Czerwony przewód należy traktować jako przewód dodatni, a czarny jako przewód odniesienia. Jeżeli polaryzacja zostanie odwrócona, wynik może zostać wyświetlony ze znakiem ujemnym. To bardzo przydatne dydaktycznie, ponieważ uczniowie mogą zobaczyć, że napięcie ma nie tylko wartość, ale również kierunek przyjętego pomiaru. Moduł jest szczególnie użyteczny wtedy, gdy uczniowie badają słabą siłę elektromotoryczną, delikatne impulsy napięcia, małe sygnały generowane w doświadczeniach z elektromagnetyzmu albo niewielkie napięcia na elementach układów edukacyjnych.

Zastosowanie w fizyce, elektronice i edukacji STEM

S0004 Micro Voltage Sensor znajduje zastosowanie przede wszystkim w dziale elektryczność i magnetyzm, ale może być również używany na zajęciach z techniki, elektroniki, mechatroniki, automatyki i projektów STEM. W praktyce szkolnej czujnik pomaga pokazać uczniom, że sygnał elektryczny nie zawsze ma wartość liczoną w woltach. W wielu zjawiskach fizycznych i technicznych napięcia są bardzo małe, ale nadal niosą istotną informację o przebiegu zjawiska. To ważne szczególnie przy omawianiu indukcji elektromagnetycznej, słabych SEM, sygnałów z prostych elementów pomiarowych oraz pracy układów niskonapięciowych. Moduł wspiera realizację treści związanych z pomiarem napięcia, pracą obwodów, interpretacją wyników, zależnością między napięciem i innymi wielkościami elektrycznymi oraz analizą danych pomiarowych. Dobrze wpisuje się w nowoczesne nauczanie fizyki, w którym uczeń nie tylko oblicza wartości z gotowych wzorów, ale samodzielnie buduje układ, wykonuje pomiar i interpretuje wynik.

Jakie doświadczenia można wykonać?

Pomiar bardzo słabych napięć w układach edukacyjnych Uczniowie mogą mierzyć niewielkie różnice potencjałów między dwoma punktami obwodu i obserwować, jak zmiana połączenia, elementu lub warunków doświadczenia wpływa na odczyt.

Indukcja elektromagnetyczna S0004 bardzo dobrze sprawdzi się przy doświadczeniach z cewką i magnesem. Ruch magnesu względem cewki może generować krótkie impulsy napięcia, które dzięki wysokiej czułości czujnika są łatwiejsze do uchwycenia i pokazania na wykresie.

Badanie kierunku indukowanego napięcia Zmiana kierunku ruchu magnesu lub odwrócenie biegunowości połączenia może zmienić znak rejestrowanego napięcia. To świetny sposób na praktyczne omówienie pojęcia biegunowości, kierunku SEM i związku między ruchem, polem magnetycznym oraz sygnałem elektrycznym.

Porównanie czujników napięcia S0001, S0002 i S0004 Na lekcji można zestawić trzy moduły: szerokozakresowy S0001, miliwoltowy S0002 i mikro-napięciowy S0004. Uczniowie szybko zobaczą, dlaczego właściwy dobór zakresu pomiarowego ma znaczenie dla jakości i czytelności wyniku.

Rejestracja sygnału w czasie W połączeniu z iLab V12.0 czujnik może zapisywać przebieg napięcia jako wykres. To bardzo przydatne przy krótkich impulsach, niestabilnych sygnałach lub doświadczeniach, w których wartość zmienia się dynamicznie.

Wprowadzenie do elektroniki pomiarowej S0004 pozwala omówić pojęcia czułości, rozdzielczości, zakresu pomiarowego, sygnału wejściowego i zakłóceń. To dobry moduł do pokazania uczniom, że pomiar bardzo małych wartości wymaga starannego podłączenia i świadomego doboru narzędzia.

Współpraca z SenseDisc Pro

Czujnik S0004 jest modułem z serii SenseDisc i współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu czujnika do portu stacji wynik może być odczytywany w czasie rzeczywistym bezpośrednio na ekranie urządzenia albo w oprogramowaniu iLab V12.0. Dane mogą być prezentowane jako wartość liczbowa, wykres lub tabela. To szczególnie wygodne podczas doświadczeń z krótkotrwałymi zmianami napięcia. Nauczyciel może podłączyć układ, uruchomić pomiar i od razu pokazać uczniom, że nawet bardzo słaby sygnał elektryczny może zostać zarejestrowany oraz przeanalizowany. SenseDisc Pro pozwala również łączyć kilka czujników w jednym doświadczeniu, dlatego S0004 można zestawiać z innymi modułami, np. czujnikiem pola magnetycznego, ruchem, fotobramką, prądem lub standardowym czujnikiem napięcia — zależnie od celu doświadczenia.

Współpraca z iLab V12.0

S0004 Micro Voltage Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia projektowanie doświadczeń, zbieranie danych, zapisywanie wyników, analizę i tworzenie wykresów. W przypadku czujnika mikro-napięcia jest to szczególnie ważne, ponieważ wiele interesujących zjawisk ma charakter zmienny w czasie. W iLab V12.0 nauczyciel może pokazać przebieg napięcia jako krzywą, porównać kilka prób, wskazać maksima i minima oraz omówić, jak warunki doświadczenia wpływają na wynik. Uczniowie mogą samodzielnie analizować dane i przygotować raport z doświadczenia. To ogromna przewaga nad jednorazowym odczytem z klasycznego miernika. Zamiast zobaczyć tylko pojedynczą wartość, uczeń widzi cały przebieg zjawiska.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S0004 Micro Voltage Sensor oznacza możliwość prowadzenia bardziej precyzyjnych i ciekawszych doświadczeń z elektryczności oraz elektromagnetyzmu. Moduł pozwala pokazać zjawiska, które często są zbyt słabe, zbyt krótkotrwałe lub zbyt subtelne, aby wygodnie zademonstrować je tradycyjnymi metodami.  Dla ucznia to praktyczna lekcja o tym, jak działa pomiar. Uczeń widzi, że małe napięcie nadal jest rzeczywistą wielkością fizyczną, którą można uchwycić, zapisać i przeanalizować. To rozwija myślenie badawcze, uczy dokładności i pokazuje, dlaczego w nauce tak ważny jest dobór właściwego zakresu pomiarowego. Dla szkoły to moduł, który podnosi wartość pracowni fizycznej, elektronicznej i STEM. Jest szczególnie przydatny jako uzupełnienie zestawów SenseDisc Pro Physics oraz SenseDisc Pro Advanced, ponieważ rozszerza zakres możliwych doświadczeń o pomiary bardzo słabych sygnałów.

Praktyczne wskazówki użytkowania

Przed rozpoczęciem pomiaru należy upewnić się, że badane napięcie mieści się w zakresie pracy czujnika, czyli od -60 mV do +60 mV. Według danych producenta maksymalne napięcie, jakie można przyłożyć do czujnika, wynosi 500 mV, jednak właściwy zakres pomiarowy modułu pozostaje znacznie węższy i nie powinien być przekraczany podczas normalnej pracy pomiarowej. Czujnik należy podłączać równolegle do badanego elementu lub między dwa punkty układu. Przy pomiarach mikro-napięć warto zadbać o stabilne połączenia, czyste styki, unikanie przypadkowego poruszania przewodami oraz powtarzanie pomiarów dla porównania wyników. Przed użyciem czujnik powinien zostać skalibrowany. Jest to szczególnie istotne przy pomiarze bardzo małych napięć, ponieważ nawet niewielkie odchylenia mogą mieć wpływ na interpretację wyniku. Producent wskazuje kalibrację jako element prawidłowego przygotowania modułu do pomiaru.
