Moduł pomiaru ładunku elektrycznego, umożliwia pomiar natężenia ładunku elektrycznego w zakresie -220nC - 220nC, SenseDisc Pro

S0008 Charge Sensor — cyfrowy pomiar ładunku w doświadczeniach elektrostatycznych

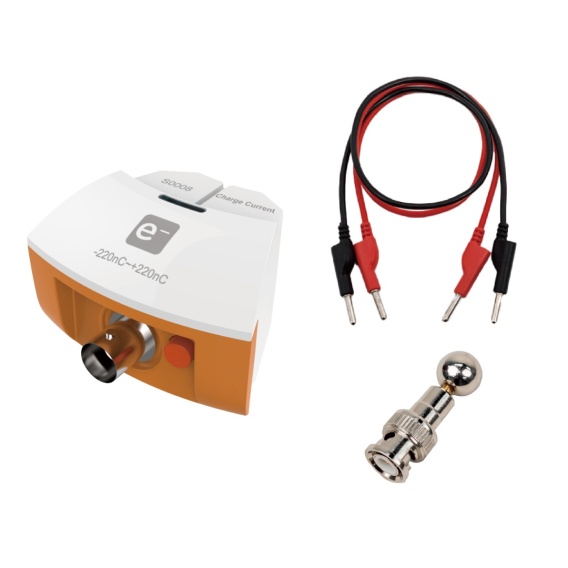

S0008 Charge Sensor / Czujnik Ładunku Elektrycznego to specjalistyczny moduł pomiarowy do systemu SenseDisc Pro, przeznaczony do badania ładunku elektrycznego ciał naładowanych. W Copyservice Sklep Multimedia polecamy go jako bardzo wartościowe wyposażenie pracowni fizycznej i STEM, szczególnie do doświadczeń z elektrostatyki, w których uczniowie mogą nie tylko obserwować zjawisko, ale także je zmierzyć i porównać liczbowo. Czujnik pracuje w zakresie 0–220 nC, z rozdzielczością 0,1 nC i dokładnością 4,4 nC. Służy do pomiaru ładunku elektrycznego przewodnika lub ciała naładowanego. Może być używany jako nowoczesna, cyfrowa alternatywa dla klasycznego elektroskopu listkowego i elektrometru w doświadczeniach elektrostatycznych. Największą zaletą modułu jest to, że pozwala uczniom zobaczyć elektrostatykę w formie danych. Ładunek elektryczny przestaje być tylko „efektem przyciągania lekkich skrawków papieru” albo wychyleniem listków elektroskopu. Staje się mierzalną wielkością, którą można zapisać, porównać, przedstawić w tabeli i omówić na wykresie.

Do czego służy czujnik ładunku elektrycznego?

Czujnik S0008 służy do pomiaru ładunku elektrycznego zgromadzonego na badanym obiekcie lub przewodniku. W praktyce pozwala sprawdzić, czy ciało zostało naelektryzowane, jak duży ładunek udało się zgromadzić oraz jak zmienia się wynik w zależności od materiału, sposobu elektryzowania i warunków otoczenia. Pomiar polega na podłączeniu krokodylków do badanego układu lub przewodnika. Ładunek przekazywany do wejścia czujnika ładuje wewnętrzny, precyzyjny kondensator, a urządzenie oblicza wartość ładunku na podstawie różnicy potencjałów na tym kondensatorze. Czerwony przewód należy traktować jako przewód pomiarowy, a czarny jako przewód odniesienia / masę. Przed rozpoczęciem doświadczenia należy rozładować wbudowany kondensator czujnika przez krótkie zwarcie czerwonego i czarnego krokodylka. To ważna czynność przygotowawcza, która pozwala rozpocząć pomiar od właściwego poziomu odniesienia.

Zastosowanie w fizyce i edukacji STEM

S0008 Charge Sensor znajduje zastosowanie przede wszystkim w dziale elektrostatyka. Moduł pozwala badać elektryzowanie ciał, obecność ładunku, znak ładunku, porównywanie wartości ładunku różnych obiektów oraz wpływ warunków doświadczenia na wynik. W polskiej szkole elektrostatyka jest ważnym elementem nauczania fizyki, ponieważ wprowadza uczniów w świat oddziaływań elektrycznych, ładunku elektrycznego, przewodników, izolatorów i elektryzowania ciał. Czujnik S0008 ułatwia przejście od obserwacji jakościowej do pomiaru ilościowego. Zamiast ograniczać się do stwierdzenia, że „ciało jest naelektryzowane”, można porównać, które ciało zgromadziło większy ładunek, jak szybko ładunek zanika i jak wpływa na wynik wilgotność powietrza. Moduł dobrze sprawdzi się również w edukacji STEM, technice i projektach interdyscyplinarnych, np. przy omawianiu wyładowań elektrostatycznych, ochrony elementów elektronicznych przed ESD, roli materiałów izolacyjnych i przewodzących oraz znaczenia uziemienia.

Jakie doświadczenia można wykonać?

Elektryzowanie przez tarcie Uczniowie mogą naelektryzować różne materiały, np. tworzywo sztuczne, szkło, balon lub pręt, a następnie porównać ilość zgromadzonego ładunku. To pozwala pokazać, że różne materiały elektryzują się w różnym stopniu.

Porównanie ładunku różnych obiektów Czujnik umożliwia porównywanie wartości i znaku ładunku na różnych przedmiotach. To świetne doświadczenie pokazujące, że elektrostatyka może być opisana liczbowo, a nie tylko obserwowana wizualnie.

Elektryzowanie przez dotyk Uczniowie mogą obserwować, jak część ładunku przenosi się między ciałami podczas kontaktu. To bardzo dobry sposób na omówienie przewodników, izolatorów i przepływu ładunku.

Elektryzowanie przez indukcję Moduł pozwala badać wpływ naładowanego ciała na przewodnik bez bezpośredniego kontaktu. Uczniowie mogą lepiej zrozumieć rozdział ładunku, indukcję elektrostatyczną i rolę uziemienia.

Zastąpienie elektroskopu listkowego pomiarem cyfrowym S0008 może pełnić funkcję nowoczesnego odpowiednika elektroskopu i elektrometru. Zamiast tylko obserwować wychylenie listków, uczniowie otrzymują wartość liczbową ładunku, którą można zapisać i porównać.

Zanik ładunku w czasie W połączeniu z iLab V12.0 można obserwować, jak zmienia się zgromadzony ładunek w czasie. To dobre doświadczenie do omówienia upływu ładunku, wpływu wilgotności powietrza, izolacji i uziemienia.

Wpływ wilgotności powietrza na pomiar elektrostatyczny Dane SWR zwracają uwagę, że wilgotność powietrza może wpływać na dokładność pomiaru. To świetny punkt wyjścia do doświadczenia interdyscyplinarnego: uczniowie mogą porównać wyniki w różnych warunkach środowiskowych i zrozumieć, dlaczego elektrostatyka najlepiej „działa” w suchym powietrzu.

Współpraca z SenseDisc Pro

Czujnik S0008 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu do portu stacji wynik może być wyświetlany w czasie rzeczywistym bezpośrednio na ekranie urządzenia. Dane mogą być prezentowane jako wartość liczbowa, wykres, tarcza lub tabela — zależnie od wybranego trybu pracy i charakteru doświadczenia. Dla nauczyciela oznacza to prostą organizację pokazu. Można przygotować kilka materiałów, naelektryzować je różnymi sposobami, podłączyć do czujnika i natychmiast porównać wyniki. Uczniowie widzą, że elektrostatyka nie jest wyłącznie „efektem wizualnym”, ale zjawiskiem, które ma mierzalny przebieg. SenseDisc Pro umożliwia również łączenie kilku czujników w jednym doświadczeniu. S0008 można zestawić np. z czujnikiem wilgotności, temperatury lub napięcia, aby badać wpływ warunków otoczenia na zachowanie ładunku.

Współpraca z iLab V12.0

S0008 Charge Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia projektowanie doświadczeń, zbieranie danych, zapisywanie wyników, tworzenie tabel, wykresów i raportów. Przy elektrostatyce jest to bardzo przydatne, ponieważ wiele zjawisk zależy od sposobu przygotowania doświadczenia, materiału i warunków otoczenia. W iLab V12.0 można porównywać wyniki kilku prób, tworzyć tabelę pomiarów, obserwować zmiany ładunku w czasie i przygotować raport z doświadczenia. Uczniowie uczą się wtedy nie tylko pojęcia ładunku, ale również poprawnego dokumentowania wyników i wyciągania wniosków. To duża przewaga nad tradycyjnym pokazem elektrostatycznym. Zamiast jednorazowej demonstracji powstaje pełne doświadczenie badawcze: hipoteza, pomiar, dane, analiza i wniosek.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S0008 Charge Sensor oznacza większą wiarygodność i atrakcyjność doświadczeń z elektrostatyki. Zjawiska, które często są trudne do uchwycenia i zależne od warunków, można przedstawić w formie liczbowej i porównać między próbami. Dla ucznia to bardzo konkretna lekcja fizyki. Ładunek elektryczny przestaje być abstrakcją — można go zgromadzić, zmierzyć i obserwować. Uczeń lepiej rozumie, czym jest elektryzowanie, dlaczego różne materiały zachowują się inaczej, jak działa uziemienie oraz dlaczego wilgotność ma znaczenie w doświadczeniach elektrostatycznych. Dla szkoły to moduł, który rozszerza możliwości pracowni fizycznej i STEM o pomiary elektrostatyczne w nowoczesnej, cyfrowej formie. Jest szczególnie przydatny jako uzupełnienie zestawów SenseDisc Pro Physics i SenseDisc Pro Advanced.

Praktyczne wskazówki użytkowania

Przed każdym pomiarem należy rozładować wbudowany kondensator czujnika przez krótkie zwarcie czerwonego i czarnego krokodylka. Dzięki temu pomiar rozpoczyna się od właściwego poziomu odniesienia. Przy doświadczeniach wymagających wysokiej dokładności warto ustabilizować czujnik i nie poruszać przewodami podczas pomiaru. Przewody powinny być pokryte izolacją, a połączenia powinny być czyste i pewne. Dane SWR podkreślają również, że wilgotność powietrza może wpływać na dokładność pomiaru — w suchszym otoczeniu doświadczenia elektrostatyczne są zwykle bardziej powtarzalne. Nie należy podłączać czujnika bezpośrednio do generatora wysokiego napięcia. Maksymalne napięcie wejściowe według danych SWR wynosi 15 V; przekroczenie tego ograniczenia może uszkodzić moduł.
