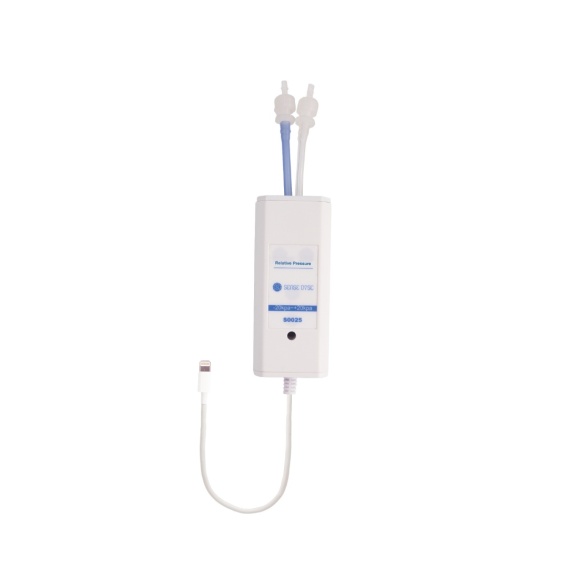

S0025 Relative Pressure Sensor — cyfrowy pomiar różnicy ciśnień
S0025 Relative Pressure Sensor / Czujnik Ciśnienia Względnego to moduł pomiarowy z serii SenseDisc, przeznaczony do badania różnicy ciśnień w doświadczeniach szkolnych, laboratoryjnych i projektowych. W Sklep Multimedia polecamy go jako bardzo praktyczne wyposażenie pracowni fizycznej, chemicznej, biologicznej i STEM, ponieważ pozwala uczniom obserwować niewielkie zmiany ciśnienia w sposób cyfrowy, czytelny i możliwy do późniejszej analizy. Moduł pracuje w zakresie od -20 kPa do +20 kPa, z dokładnością ±5% i rozdzielczością 0,01 kPa. Służy do pomiaru ciśnienia względnego, czyli różnicy ciśnień pomiędzy dwoma punktami pomiarowymi albo pomiędzy badanym układem a ciśnieniem atmosferycznym. W porównaniu z czujnikiem S0024 Absolute Pressure Sensor, który mierzy ciśnienie bezwzględne odniesione do próżni, S0025 jest szczególnie przydatny wtedy, gdy interesuje nas różnica ciśnień. To bardzo ważne w doświadczeniach z gazami, przepływem, parowaniem, wrzeniem, transpiracją roślin, układami zamkniętymi i procesami, w których zmiany ciśnienia są stosunkowo niewielkie, ale dydaktycznie bardzo istotne.
Do czego służy czujnik ciśnienia względnego?
Czujnik S0025 służy do pomiaru różnicy ciśnień gazu. Ma dwa wejścia pomiarowe, które można połączyć z dwoma punktami badanego układu. Jeżeli oba wejścia są otwarte na atmosferę, różnica ciśnień wynosi 0. Jeżeli jedno wejście połączymy z atmosferą, a drugie z badanym układem, czujnik pokaże różnicę między ciśnieniem w układzie a ciśnieniem otoczenia. Oficjalny opis SWR wskazuje, że czujnik mierzy różnicę ciśnień pomiędzy dwoma gazami za pomocą dwóch przewodów wejściowych. Pomiar odbywa się dzięki cienkiej membranie znajdującej się wewnątrz czujnika. Gdy pomiędzy dwoma wejściami powstaje różnica ciśnień, membrana ugina się, a elektronika czujnika przetwarza tę zmianę na sygnał proporcjonalny do różnicy ciśnień. Dla uczniów to bardzo czytelne narzędzie: wystarczy lekko ścisnąć strzykawkę, zmienić objętość powietrza, podłączyć układ do naczynia lub obserwować proces biologiczny, aby zobaczyć, że ciśnienie zmienia się w czasie i można je zapisać jako dane.
Ciśnienie względne a ciśnienie bezwzględne
Warto wyraźnie rozróżnić oba pojęcia, ponieważ pomaga to uniknąć błędów przy doświadczeniach. Ciśnienie bezwzględne odnosi się do próżni i pokazuje całkowite ciśnienie gazu. Ciśnienie względne pokazuje natomiast różnicę ciśnienia względem drugiego punktu odniesienia, najczęściej względem atmosfery. W praktyce oznacza to, że S0025 jest bardzo dobrym wyborem do pomiarów typu: „o ile ciśnienie w układzie wzrosło lub spadło względem otoczenia?”. Dzięki temu uczniowie lepiej rozumieją działanie manometrów, czujników różnicowych, wentylacji, układów biologicznych i procesów gazowych.
Zastosowanie w fizyce, chemii, biologii, geografii i edukacji STEM
S0025 Relative Pressure Sensor szczególnie dobrze sprawdza się w fizyce przy omawianiu ciśnienia, gazów, przemian gazowych, prawa Boyle’a-Mariotte’a, prawa Charles’a, sprężania, rozprężania oraz zależności pomiędzy ciśnieniem, temperaturą i objętością. W chemii czujnik można wykorzystać do obserwacji zmian ciśnienia podczas bezpiecznych reakcji, w których powstaje lub zużywa się gaz. W biologii ma bardzo ciekawe zastosowanie w doświadczeniach z transpiracją roślin i wymianą gazową. SWR wskazuje transpirację roślin jako jedno z typowych zastosowań czujnika względnego ciśnienia. W geografii i edukacji środowiskowej moduł może wspierać omawianie ciśnienia atmosferycznego, różnic ciśnień, parowania, wrzenia, warunków środowiskowych i procesów zachodzących w przyrodzie. W projektach STEM dobrze sprawdza się w układach z przewodami, komorami, strzykawkami, prostymi modelami instalacji, układami wentylacyjnymi i eksperymentami z przepływem gazów.
Jakie doświadczenia można wykonać?
Prawo Boyle’a-Mariotte’a Uczniowie mogą zmieniać objętość gazu w strzykawce lub zamkniętym układzie i obserwować, jak zmienia się ciśnienie względne. Oficjalna karta SWR wskazuje prawo Boyle’a jako typowe doświadczenie dla S0025.
Prawo Charles’a W układzie o odpowiednio przygotowanej objętości można badać zależność ciśnienia od temperatury. Czujnik pozwala rejestrować zmiany ciśnienia w czasie i zestawić je z pomiarem temperatury. SWR wymienia prawo Charles’a jako typowe doświadczenie dla tego modułu.
Porównanie ciśnienia w dwóch punktach układu Dwa wejścia pomiarowe pozwalają badać różnicę ciśnień między dwoma miejscami. To dobre ćwiczenie do zrozumienia, jak działa pomiar różnicowy i dlaczego w technice często mierzy się nie tylko „ciśnienie”, ale właśnie różnicę ciśnień.
Ciśnienie wewnętrzne cieczy SWR wskazuje badanie ciśnienia wewnętrznego cieczy jako jedno z typowych zastosowań czujnika. W praktyce edukacyjnej można wykorzystać odpowiednio przygotowany układ pomiarowy, aby obserwować, jak ciśnienie zależy od warunków doświadczenia i głębokości lub położenia punktu pomiarowego.
Zależność temperatury wrzenia od ciśnienia Czujnik można wykorzystać do omówienia, dlaczego temperatura wrzenia cieczy zależy od ciśnienia. SWR wskazuje badanie relacji między temperaturą wrzenia cieczy a ciśnieniem jako typowe doświadczenie dla S0025.
Transpiracja roślin W biologii moduł pozwala badać zmiany ciśnienia związane z procesami zachodzącymi w układach roślinnych. To bardzo dobre doświadczenie interdyscyplinarne łączące biologię, fizykę i analizę danych.
Badanie szczelności układu Po wytworzeniu niewielkiej różnicy ciśnień można obserwować, czy układ utrzymuje zadane warunki. Jeżeli ciśnienie powoli wraca do zera, uczniowie mogą wnioskować o nieszczelności.
Sprężanie i rozprężanie gazu Proste doświadczenie ze strzykawką pozwala pokazać, że ściskanie gazu zwiększa ciśnienie względem otoczenia, a zwiększanie objętości powoduje spadek ciśnienia. Wynik można obserwować na ekranie SenseDisc Pro i zapisać jako wykres.
Porównanie czujników S0024 i S0025 Na jednej lekcji można pokazać różnicę między pomiarem ciśnienia bezwzględnego i względnego. To bardzo wartościowe ćwiczenie pojęciowe, szczególnie dla starszych uczniów.
Współpraca z SenseDisc Pro
Czujnik S0025 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu modułu do portu pomiarowego wynik może być prezentowany bezpośrednio na ekranie urządzenia jako wartość liczbowa, wykres, tarcza lub tabela. Dla nauczyciela to wygodne rozwiązanie, ponieważ pomiar różnicy ciśnień można rozpocząć szybko, bez rozbudowanego stanowiska komputerowego. Wystarczy przygotować układ z przewodami, strzykawką, komorą lub innym elementem do badania ciśnienia, a wynik jest widoczny od razu na ekranie. SenseDisc Pro umożliwia również pracę wielokanałową. S0025 można łączyć z czujnikiem temperatury, wilgotności, CO₂, tlenu rozpuszczonego, światła albo innymi modułami, aby tworzyć doświadczenia bardziej kompletne. W biologii można zestawić ciśnienie z temperaturą i światłem, w fizyce z objętością lub temperaturą, a w chemii z przebiegiem reakcji.
Współpraca z iLab V12.0
S0025 Relative Pressure Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach ciśnienia względnego jest to szczególnie przydatne, ponieważ zmiany często są niewielkie i najlepiej analizować je na wykresie. W iLab V12.0 uczniowie mogą obserwować przebieg zmian ciśnienia w czasie, porównywać kilka prób, analizować tempo wzrostu lub spadku ciśnienia, wykrywać nieszczelności i przygotowywać raporty z doświadczeń. To duża przewaga nad klasycznym manometrem. Czujnik nie tylko pokazuje wartość, ale pozwala zarejestrować cały proces i wrócić do danych podczas omawiania wniosków.
Korzyści dla nauczyciela i ucznia
Dla nauczyciela S0025 Relative Pressure Sensor oznacza wygodne narzędzie do doświadczeń z gazami, ciśnieniem, procesami biologicznymi i przemianami fizycznymi. Czujnik jest czuły na niewielkie różnice ciśnień, dlatego dobrze sprawdza się tam, gdzie zmiany są subtelne, ale dydaktycznie bardzo ważne. Dla ucznia to nauka oparta na obserwacji rzeczywistego procesu. Uczeń może sam zmienić objętość gazu, ogrzać układ, sprawdzić szczelność albo obserwować doświadczenie biologiczne, a następnie zobaczyć wynik w postaci danych. Dzięki temu łatwiej rozumie, czym jest różnica ciśnień i dlaczego ma tak duże znaczenie w technice, przyrodzie i laboratorium. Dla szkoły to moduł, który wzmacnia pracownię fizyczną, chemiczną, biologiczną, geograficzną i STEM. Sprawdza się jako element zestawów SenseDisc Pro Physics, BioChem, Environment & Ecology oraz Advanced, a także jako samodzielne narzędzie do ćwiczeń z ciśnienia i gazów.
Praktyczne wskazówki użytkowania
Podczas pracy z czujnikiem należy pamiętać, że S0025 mierzy różnicę ciśnień pomiędzy dwoma wejściami. Jeżeli oba przewody są otwarte na atmosferę, wynik powinien wynosić około zera. Jeżeli jedno wejście pozostaje otwarte, a drugie jest podłączone do badanego układu, wynik pokazuje ciśnienie względne tego układu względem otoczenia. Czujnik jest przeznaczony do pomiaru niekorozyjnych gazów, takich jak powietrze lub suche gazy. Nie powinien być stosowany do gazów łatwopalnych. SWR wskazuje również, że można monitorować ciśnienie par cieczy, ale nie wolno dopuścić, aby ciecz dostała się do przewodów sondy. Przy doświadczeniach z cieczami i parami należy stosować pułapkę, odpowiedni układ zabezpieczający lub takie ustawienie przewodów, które uniemożliwi zassanie cieczy do czujnika. Dostanie się cieczy do wnętrza modułu może zafałszować pomiar albo uszkodzić czujnik. Zakres pracy wynosi -20 kPa do +20 kPa. Nie należy przekraczać tego zakresu ani gwałtownie zwiększać różnicy ciśnień. Do pomiarów większych ciśnień lepiej zastosować czujnik bezwzględny S0024 lub inny czujnik dobrany do odpowiedniego zakresu.
