Moduł pomiaru ciśnienia krwi, przeznaczony do cyfrowego pomiaru i analizy ciśnienia krwi w zakresie 0–300 mmHg.

S0038 Blood Pressure Sensor — edukacyjny pomiar ciśnienia krwi z analizą danych

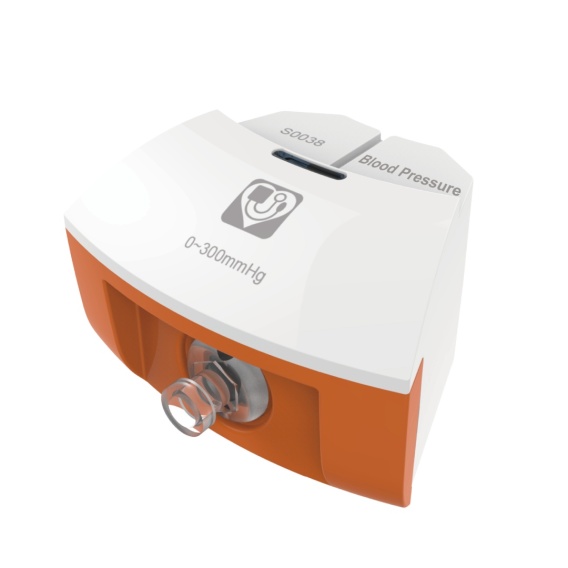

S0038 Blood Pressure Sensor / Moduł Pomiarowy Ciśnienia Krwi to specjalistyczny moduł pomiarowy z serii SenseDisc, przeznaczony do demonstracji i analizy zjawisk związanych z ciśnieniem tętniczym krwi. W Sklep Multimedia polecamy go jako praktyczne wyposażenie pracowni biologicznej, fizjologicznej, medycznej, pielęgniarskiej, ratowniczej i edukacji zdrowotnej. Moduł pracuje w zakresie 0–300 mmHg, z dokładnością ±3 mmHg i rozdzielczością 0,1 mmHg. Zestaw wykorzystuje metodę oscylometryczną, mankiet z pompką pneumatyczną i zaworem upustowym, a także umożliwia edukacyjną analizę przebiegu pomiaru ciśnienia krwi w systemie SenseDisc oraz oprogramowaniu iLab V12.0. Najważniejszą zaletą S0038 jest to, że pozwala uczniom i studentom zobaczyć pomiar ciśnienia krwi jako proces. Nie jest to wyłącznie końcowy wynik typu „120/80 mmHg”, ale cała procedura: założenie mankietu, zwiększenie ciśnienia, stopniowa deflacja, pojawienie się oscylacji, analiza danych i wyznaczenie wartości ciśnienia skurczowego oraz rozkurczowego.

Do czego służy czujnik S0038?

Czujnik S0038 służy do edukacyjnego pomiaru ciśnienia krwi oraz analizy zmian ciśnienia w mankiecie podczas procedury pomiarowej. Wynik podawany jest w jednostce mmHg, czyli milimetrach słupa rtęci — standardowo stosowanej w pomiarach ciśnienia tętniczego. Pomiar odbywa się z użyciem mankietu zakładanego na ramię. Mankiet jest napełniany powietrzem, a następnie powietrze jest stopniowo upuszczane przez zawór. W czasie deflacji czujnik rejestruje zmiany ciśnienia i oscylacje związane z przepływem krwi w tętnicy. Na tej podstawie możliwa jest edukacyjna analiza przebiegu pomiaru oraz wyznaczanie wartości ciśnienia skurczowego i rozkurczowego. Strona produktowa wskazuje automatyczne wyznaczanie ciśnienia skurczowego i rozkurczowego oraz analizę oscylometryczną jako element metodyki modułu. W praktyce szkolnej i dydaktycznej S0038 bardzo dobrze pokazuje, że pomiar ciśnienia krwi nie jest tylko mechanicznym odczytem liczby. To procedura oparta na fizyce ciśnienia, biologii układu krążenia, technologii czujników i analizie danych.

Pomiar edukacyjny, a nie diagnostyka medyczna

S0038 należy traktować jako moduł dydaktyczny do nauki fizjologii, pomiarów biologicznych i analizy danych. Jego zadaniem jest wspieranie edukacji, demonstracji i ćwiczeń laboratoryjnych, a nie zastępowanie certyfikowanego sprzętu medycznego wykorzystywanego do diagnozowania lub monitorowania stanu zdrowia pacjenta. W opisach sklepowych warto jasno komunikować, że moduł służy do celów edukacyjnych: nauki procedury pomiaru, zrozumienia zależności między ciśnieniem w mankiecie a przepływem krwi, analizy krzywej pomiarowej i interpretacji danych na poziomie dydaktycznym. Dzięki temu produkt jest bezpiecznie i właściwie pozycjonowany: jako wyposażenie pracowni, a nie urządzenie medyczne do samodzielnej diagnostyki.

Zastosowanie w biologii, fizjologii, edukacji zdrowotnej i STEM

S0038 Blood Pressure Sensor szczególnie dobrze sprawdza się w nauczaniu biologii człowieka, fizjologii układu krążenia, edukacji zdrowotnej oraz podstaw diagnostyki pomiarowej. Uczniowie mogą poznać pojęcia ciśnienia skurczowego, rozkurczowego, tętna, przepływu krwi, pracy serca i naczyń krwionośnych. W szkołach medycznych, pielęgniarskich, ratowniczych i ośrodkach szkoleniowych moduł może wspierać naukę prawidłowej procedury pomiaru ciśnienia: doboru mankietu, właściwego ułożenia ramienia, stabilnej pozycji ciała, spokojnego przebiegu pomiaru i analizy wyniku. Dane produktowe wskazują dostępność mankietów dla dorosłych 22–32 cm oraz dzieci 18–26 cm. W edukacji STEM moduł łączy biologię, fizykę i technologię. Uczniowie mogą analizować, jak ciśnienie w mankiecie zmienia się w czasie, dlaczego potrzebny jest czujnik ciśnienia, czym są oscylacje i jak z danych pomiarowych wyznacza się wynik końcowy.

Jakie doświadczenia można wykonać?

Pomiar ciśnienia krwi metodą oscylometryczną To podstawowe ćwiczenie z wykorzystaniem S0038. Uczniowie poznają procedurę pomiaru: założenie mankietu, napompowanie, kontrolowane upuszczanie powietrza i analizę przebiegu zmian ciśnienia.

Analiza krzywej pomiarowej Dzięki współpracy z iLab V12.0 można obserwować przebieg zmian ciśnienia w czasie. Uczniowie widzą, że wynik pomiaru powstaje na podstawie danych, a nie jest wyłącznie pojedynczym odczytem.

Ciśnienie skurczowe i rozkurczowe Moduł pozwala wyjaśnić różnicę między ciśnieniem skurczowym i rozkurczowym. Uczniowie mogą omówić, dlaczego w pomiarze pojawiają się dwie wartości oraz jak odnoszą się one do pracy serca.

Wpływ ułożenia ciała i warunków pomiaru W bezpiecznym ćwiczeniu edukacyjnym można porównać wpływ pozycji ciała, ułożenia ramienia, napięcia mięśni, rozmowy lub braku odpoczynku przed pomiarem na stabilność odczytu. Celem nie jest diagnoza, lecz nauka prawidłowej procedury i kontroli warunków.

Porównanie pomiaru automatycznego i klasycznej procedury pomiarowej S0038 może być punktem wyjścia do omówienia różnicy między pomiarem oscylometrycznym a metodą osłuchową z użyciem stetoskopu. Uczniowie mogą poznać zalety i ograniczenia różnych metod pomiaru ciśnienia.

Zależność ciśnienia od pracy układu krążenia Na biologii moduł można wykorzystać do rozmowy o pracy serca, tętnicach, przepływie krwi, elastyczności naczyń i znaczeniu prawidłowego ciśnienia dla funkcjonowania organizmu.

Znaczenie jednostki mmHg Uczniowie mogą dowiedzieć się, dlaczego ciśnienie krwi podaje się w milimetrach słupa rtęci i jak ta jednostka wiąże się z pomiarem ciśnienia. To dobre połączenie biologii z fizyką.

Analiza powtarzalności pomiaru Można wykonać kilka pomiarów tej samej osoby w zbliżonych warunkach i porównać wyniki. Uczniowie uczą się, że pomiary biologiczne są zmienne i wymagają właściwej procedury oraz ostrożnej interpretacji.

Edukacja zdrowotna i profilaktyka Moduł można wykorzystać do rozmowy o znaczeniu ciśnienia krwi, profilaktyce chorób układu krążenia, aktywności fizycznej, stresie, odpoczynku i prawidłowym stylu życia — bez stawiania diagnoz i bez zastępowania konsultacji medycznej.

Współpraca z SenseDisc Pro

Czujnik S0038 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu modułu dane pomiarowe mogą być prezentowane w systemie SenseDisc jako wartości liczbowe, wykres lub tabela, zależnie od trybu pracy i konfiguracji doświadczenia. Dla nauczyciela to wygodne rozwiązanie, ponieważ pozwala przeprowadzić demonstrację pomiaru ciśnienia w sposób bardziej analityczny niż przy zwykłym ciśnieniomierzu. Uczniowie mogą obserwować przebieg pomiaru, porównywać dane i omawiać, jak powstaje wynik. SenseDisc Pro umożliwia również pracę z innymi modułami. S0038 można zestawiać z czujnikiem tętna S1024, czujnikiem EKG S1011, czujnikiem oddechu S1012 lub czujnikiem temperatury powierzchniowej S0012 w ramach szerszych zajęć z fizjologii człowieka i edukacji zdrowotnej.

Współpraca z iLab V12.0

S0038 Blood Pressure Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapis wyników, analizę przebiegu pomiaru, tworzenie wykresów, tabel i raportów. Przy pomiarze ciśnienia krwi jest to szczególnie wartościowe, ponieważ uczniowie mogą zobaczyć proces w czasie, a nie tylko wynik końcowy. Strona produktowa wskazuje współpracę z oprogramowaniem v12, akwizycję danych z częstotliwością 2 ms oraz procedurę analizy danych z zakresu 160–60 mmHg do wyznaczenia wartości ciśnienia skurczowego i rozkurczowego. W praktyce iLab V12.0 pozwala uczniom obserwować krzywą deflacji mankietu, analizować oscylacje i przygotować raport z doświadczenia. To bardzo dobra forma nauki pomiarów biologicznych, ponieważ łączy procedurę praktyczną z analizą danych.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S0038 Blood Pressure Sensor oznacza możliwość prowadzenia zajęć z fizjologii człowieka w sposób praktyczny i nowoczesny. Zamiast omawiać ciśnienie krwi wyłącznie teoretycznie, można pokazać pełną procedurę pomiarową oraz dane powstające w czasie badania. Dla ucznia to bardzo angażujące doświadczenie. Uczeń widzi, jak fizyka ciśnienia łączy się z biologią człowieka, jak działa mankiet, co dzieje się podczas deflacji i dlaczego wynik pomiaru wymaga właściwej interpretacji. Dzięki temu łatwiej zrozumieć pracę serca, naczyń krwionośnych i znaczenie ciśnienia krwi dla organizmu. Dla szkoły to moduł, który wzmacnia pracownię biologiczną, fizjologiczną, medyczną i STEM. Sprawdza się jako element zestawów SenseDisc Pro Physiology, BioChem oraz Advanced, a także jako samodzielne narzędzie do edukacji zdrowotnej i nauki pomiarów biologicznych.

Praktyczne wskazówki użytkowania

Przed rozpoczęciem pomiaru należy dobrać odpowiedni mankiet do obwodu ramienia. Dane produktowe wskazują mankiet dla dorosłych 22–32 cm oraz mankiet dziecięcy 18–26 cm. Mankiet powinien być założony stabilnie, ale nie zbyt ciasno, a ramię powinno znajdować się w wygodnej, nieruchomej pozycji. Podczas pomiaru osoba badana powinna siedzieć spokojnie, nie rozmawiać, nie napinać ramienia i nie poruszać się. Ruch, rozmowa i nieprawidłowe ułożenie mankietu mogą zaburzyć przebieg krzywej i utrudnić analizę danych. W procedurze opisanej na stronie produktowej zalecane jest napompowanie mankietu do około 170 mmHg, a następnie równomierne upuszczanie powietrza bez regulacji zaworu podczas deflacji, aby uzyskać stabilną krzywą pomiarową. Moduł należy stosować jako narzędzie edukacyjne. Wyniki uzyskane podczas zajęć nie powinny być podstawą diagnozy medycznej. W przypadku wątpliwości zdrowotnych należy korzystać z certyfikowanego sprzętu medycznego i konsultacji z personelem medycznym.
