Moduł pomiaru ciśnienia bezwzględnego, przeznaczony do cyfrowego pomiaru ciśnienia bezwzględnego gazu w zakresie 0–400 kPa

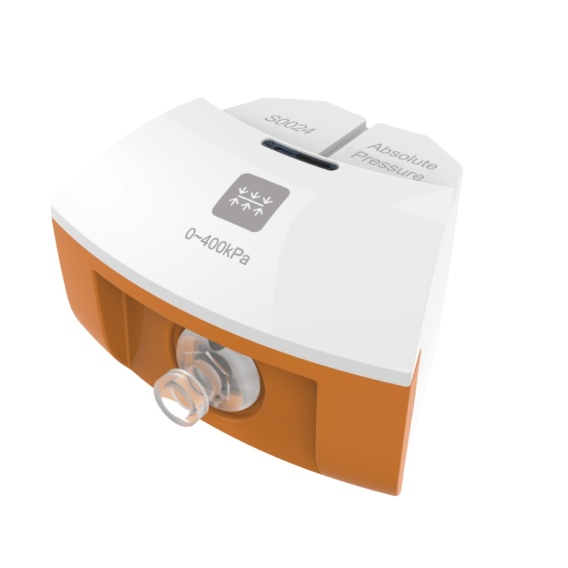

S0024 Absolute Pressure Sensor — cyfrowy pomiar ciśnienia bezwzględnego

S0024 Absolute Pressure Sensor / Czujnik Ciśnienia Bezwzględnego to moduł pomiarowy z serii SenseDisc, przeznaczony do badania ciśnienia gazu w doświadczeniach szkolnych, laboratoryjnych i projektowych. W Sklep Multimedia polecamy go jako ważne wyposażenie nowoczesnej pracowni fizycznej, chemicznej, geograficznej i STEM, ponieważ pozwala uczniom obserwować ciśnienie jako realną, mierzalną wielkość, a nie tylko symbol pojawiający się we wzorach. Moduł pracuje w zakresie 0–400 kPa i służy do pomiaru ciśnienia bezwzględnego, czyli ciśnienia odniesionego do próżni, a nie wyłącznie do ciśnienia atmosferycznego. Oznacza to, że czujnik pozwala badać zarówno ciśnienie zbliżone do atmosferycznego, jak i jego zmiany w układach, w których gaz jest sprężany lub rozprężany. W praktyce szkolnej S0024 znakomicie sprawdza się w doświadczeniach z gazami: przy pracy ze strzykawką, komorą pomiarową, naczyniem zamkniętym, układem z wężykiem, prostym reaktorem edukacyjnym albo aparaturą do badania zależności między ciśnieniem, objętością i temperaturą. Pokrewne materiały SWR dla czujników ciśnienia wskazują zastosowanie do pomiaru ciśnienia gazu w otoczeniu atmosferycznym lub przestrzeni zamkniętej.

Do czego służy czujnik ciśnienia bezwzględnego?

Czujnik S0024 służy do pomiaru ciśnienia gazu w badanym układzie. Wynik podawany jest w kilopaskalach, czyli jednostkach bardzo wygodnych do pracy szkolnej i laboratoryjnej. Uczniowie mogą mierzyć ciśnienie powietrza w układzie zamkniętym, obserwować jego wzrost podczas sprężania albo spadek podczas zwiększania objętości. Pomiar polega na podłączeniu czujnika do badanego układu za pomocą przewodu lub króćca ciśnieniowego. Gaz z układu oddziałuje na element pomiarowy czujnika, a elektronika modułu przetwarza zmianę ciśnienia na sygnał cyfrowy odczytywany przez SenseDisc Pro lub iLab V12.0. Dla uczniów jest to bardzo czytelne doświadczenie. Wystarczy zmienić objętość gazu w strzykawce albo ogrzać zamknięty układ, aby zobaczyć, że ciśnienie nie jest pojęciem abstrakcyjnym — zmienia się natychmiast i można je przedstawić na wykresie.

Ciśnienie bezwzględne a ciśnienie względne

Warto podkreślić, że S0024 jest czujnikiem ciśnienia bezwzględnego. Oznacza to, że wynik odnosi się do ciśnienia mierzonego względem próżni. Jeżeli układ jest otwarty na atmosferę, wskazanie będzie odpowiadało aktualnemu ciśnieniu atmosferycznemu. Przy układzie zamkniętym czujnik pokaże, jak zmienia się całkowite ciśnienie gazu wewnątrz układu. To odróżnia go od czujnika ciśnienia względnego, który mierzy różnicę ciśnień względem otoczenia. W edukacji ma to dużą wartość, ponieważ uczniowie mogą zrozumieć, dlaczego w meteorologii, technice, chemii i fizyce używa się różnych sposobów definiowania ciśnienia.

Zastosowanie w fizyce, chemii, geografii i edukacji STEM

S0024 Absolute Pressure Sensor szczególnie dobrze sprawdza się w fizyce w działach dotyczących ciśnienia, gazów, przemian gazowych, energii wewnętrznej, termodynamiki i właściwości materii. Pozwala badać zależność ciśnienia od objętości, temperatury i ilości gazu. W chemii moduł można wykorzystać do doświadczeń, w których podczas reakcji powstaje gaz lub zmienia się ciśnienie w układzie zamkniętym. Uczniowie mogą obserwować przebieg procesu w czasie i analizować, czy ciśnienie rośnie, maleje, czy stabilizuje się. W geografii i edukacji środowiskowej czujnik pomaga omawiać ciśnienie atmosferyczne, zjawiska pogodowe, zmiany ciśnienia i zależności między atmosferą a warunkami środowiska. W połączeniu z wbudowanym barometrem SenseDisc Pro oraz czujnikami temperatury i wilgotności może wspierać zajęcia dotyczące pogody, mikroklimatu i obserwacji meteorologicznych. W edukacji STEM S0024 pozwala budować proste układy pomiarowe i projektowe: komory ciśnieniowe, układy ze strzykawką, modele pomiarów gazowych, doświadczenia z przepływem, projekty badania szczelności albo ćwiczenia z rejestracji zmian ciśnienia w czasie.

Jakie doświadczenia można wykonać?

Prawo Boyle’a-Mariotte’a To jedno z najważniejszych doświadczeń z wykorzystaniem czujnika S0024. Uczniowie zmieniają objętość gazu w strzykawce lub zamkniętym układzie i obserwują, jak zmienia się ciśnienie. Wyniki można zapisać w tabeli i przedstawić na wykresie zależności ciśnienia od objętości.

Sprężanie i rozprężanie gazu Czujnik pozwala bardzo czytelnie pokazać, że sprężanie gazu zwiększa ciśnienie, a rozprężanie je obniża. To proste doświadczenie świetnie nadaje się do wprowadzenia pojęcia ciśnienia gazu i modelu cząsteczkowego.

Zależność ciśnienia od temperatury W układzie o stałej objętości można badać, jak zmienia się ciśnienie gazu podczas ogrzewania i chłodzenia. W połączeniu z czujnikiem temperatury S0009 lub S0011 uczniowie mogą jednocześnie obserwować temperaturę i ciśnienie.

Pomiar ciśnienia atmosferycznego Po otwarciu układu na otoczenie czujnik może wskazywać ciśnienie bezwzględne powietrza atmosferycznego. To dobry punkt wyjścia do rozmowy o pogodzie, atmosferze, wyżu, niżu, wysokości nad poziomem morza i pomiarach meteorologicznych.

Badanie szybkości reakcji chemicznej Jeżeli w bezpiecznej reakcji szkolnej powstaje gaz, czujnik pozwala obserwować zmianę ciśnienia w czasie. Pokrewne materiały SWR dla czujnika ciśnienia gazu wskazują badanie szybkości reakcji chemicznej jako jedno z typowych zastosowań.

Prawo Charles’a i przemiany gazowe W doświadczeniach z ogrzewaniem gazu lub zmianą objętości można wprowadzać pojęcia przemian gazowych. Pokrewna karta SWR dla czujnika ciśnienia gazu wskazuje również prawo Charles’a i prawo Boyle’a jako typowe eksperymenty ciśnieniowe.

Zależność temperatury wrzenia cieczy od ciśnienia W bezpiecznie przygotowanym układzie demonstracyjnym można omawiać wpływ ciśnienia na temperaturę wrzenia. To doświadczenie dobrze łączy fizykę, chemię i geografię, ponieważ pomaga zrozumieć, dlaczego temperatura wrzenia zmienia się wraz z wysokością i ciśnieniem atmosferycznym. Pokrewne materiały SWR wskazują taką zależność jako typowe zastosowanie czujnika ciśnienia gazu.

Badanie szczelności układu Po sprężeniu powietrza w zamkniętym układzie można obserwować, czy ciśnienie utrzymuje się w czasie. Jeżeli spada, uczniowie mogą wnioskować o nieszczelności. To bardzo praktyczne ćwiczenie z techniki pomiarowej.

Analiza zmian ciśnienia w czasie W iLab V12.0 można rejestrować przebieg ciśnienia jako wykres. Uczniowie mogą wskazać moment wzrostu, spadku, stabilizacji albo nieszczelności układu.

Współpraca z SenseDisc Pro

Czujnik S0024 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu modułu do portu pomiarowego wynik może być prezentowany bezpośrednio na ekranie urządzenia jako wartość liczbowa, wykres, tarcza lub tabela. Dla nauczyciela to bardzo wygodne narzędzie do demonstracji i ćwiczeń uczniowskich. Można szybko podłączyć czujnik do układu ze strzykawką, rozpocząć pomiar i natychmiast pokazać, jak ciśnienie reaguje na zmianę objętości. W prostych doświadczeniach nie trzeba korzystać z komputera — wystarczy stacja SenseDisc Pro. SenseDisc Pro umożliwia również pracę wielokanałową. S0024 można łączyć z czujnikiem temperatury, wilgotności, CO₂, siły, światła albo innymi modułami. Dzięki temu uczniowie mogą badać pełniejsze zależności, np. ciśnienie i temperatura, ciśnienie i objętość, ciśnienie i przebieg reakcji chemicznej.

Współpraca z iLab V12.0

S0024 Absolute Pressure Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy doświadczeniach z gazami jest to szczególnie przydatne, ponieważ ciśnienie często zmienia się w czasie i najlepiej analizować je jako krzywą. W iLab V12.0 uczniowie mogą obserwować zależność ciśnienia od czasu, porównywać kilka prób, analizować wykresy, zapisywać dane w tabelach i przygotowywać raporty. Można także zestawiać ciśnienie z inną wielkością, np. temperaturą lub objętością, jeżeli doświadczenie zostało odpowiednio przygotowane. To duża przewaga nad klasycznym manometrem. Zamiast pojedynczego odczytu uczniowie otrzymują pełny zapis przebiegu doświadczenia, który można omówić, porównać i wykorzystać do wnioskowania.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S0024 Absolute Pressure Sensor oznacza prosty i wiarygodny sposób prowadzenia doświadczeń z ciśnienia, gazów i termodynamiki. Czujnik pozwala szybko przygotować pokaz lub ćwiczenie uczniowskie, a cyfrowy zapis danych ułatwia analizę wyników. Dla ucznia to bardzo konkretna nauka. Ciśnienie przestaje być tylko wielkością z tabeli lub wzoru — można je zmienić, zmierzyć, zobaczyć na wykresie i powiązać z objętością, temperaturą, atmosferą albo przebiegiem reakcji chemicznej.

Dla szkoły to moduł, który wzmacnia pracownię fizyczną, chemiczną, geograficzną, środowiskową i STEM. Sprawdza się jako element zestawów SenseDisc Pro Physics, BioChem, Geography, Environment & Ecology oraz Advanced.

Praktyczne wskazówki użytkowania

Podczas pomiaru należy upewnić się, że badane ciśnienie mieści się w zakresie pracy czujnika, czyli 0–400 kPa. Nie należy doprowadzać do gwałtownych przeciążeń układu, zaginania przewodów ani tworzenia połączeń, które mogą spowodować nagły skok ciśnienia. Czujnik należy połączyć z badanym układem szczelnym przewodem. Przy doświadczeniach ze strzykawką lub komorą pomiarową warto sprawdzić szczelność połączeń przed rozpoczęciem pomiaru. Nieszczelność może powodować powolny spadek ciśnienia i zniekształcać wyniki. Przy pomiarach gazów i reakcji chemicznych należy chronić czujnik przed dostaniem się cieczy do przewodu lub króćca pomiarowego. Pokrewne materiały SWR dla czujnika ciśnienia gazu zwracają uwagę, aby zapobiegać wpływaniu cieczy do przewodu sondy oraz nie używać czujnika do pomiaru gazów łatwopalnych. W doświadczeniach porównawczych warto stosować te same objętości początkowe, podobne tempo sprężania, taki sam czas obserwacji i tę samą temperaturę otoczenia. Dzięki temu wyniki będą bardziej czytelne i łatwiejsze do omówienia.
