Moduł pomiaru Temperatury Ciał Stałych i Cieczy, pomiar temperatury w zakresie -40°C - +135°C, kompatybilny z SenseDisc Pro

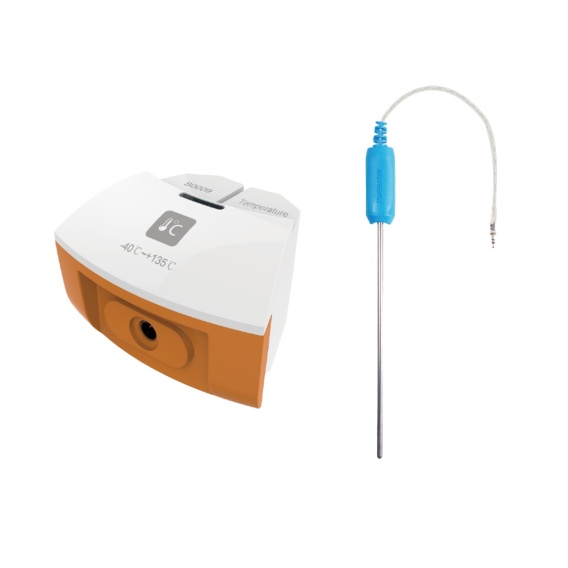

S0009 Temperature Sensor — cyfrowy pomiar temperatury w szkolnej pracowni przyrodniczej

S0009 Temperature Sensor / Czujnik Temperatury Ciał Stałych i Cieczy to jeden z najbardziej uniwersalnych modułów pomiarowych systemu SenseDisc Pro. W Copyservice Sklep Multimedia polecamy go jako podstawowe wyposażenie każdej nowoczesnej pracowni fizycznej, chemicznej, biologicznej, geograficznej i środowiskowej, ponieważ temperatura pojawia się niemal w każdym obszarze nauk przyrodniczych. Moduł pozwala mierzyć temperaturę w zakresie od -40°C do +135°C, z dokładnością ±0,5°C. Wykorzystuje element pomiarowy NTC, którego rezystancja zmienia się wraz ze zmianą temperatury. Dzięki temu czujnik umożliwia stabilny pomiar temperatury w typowych doświadczeniach szkolnych i laboratoryjnych. SWR wskazuje, że sensor bardzo dobrze sprawdza się w pomiarach nisko- i średniotemperaturowych oraz zwykle nie wymaga kalibracji zerowej.W praktyce oznacza to, że nauczyciel może szybko przeprowadzić doświadczenie, w którym uczniowie obserwują zmianę temperatury w czasie, zapisują dane, tworzą wykres i wyciągają wnioski. Zamiast pojedynczego odczytu z klasycznego termometru uczniowie widzą pełny przebieg procesu — ogrzewanie, stygnięcie, stabilizację temperatury, gwałtowną zmianę lub powolne oddawanie ciepła.

Do czego służy czujnik temperatury S0009?

Czujnik S0009 służy do pomiaru temperatury ciał stałych i cieczy. Może być stosowany w doświadczeniach, w których sonda ma kontakt z badanym medium, np. wodą, roztworem, próbką, powierzchnią lub materiałem o umiarkowanej temperaturze. Pomiar polega na umieszczeniu końcówki sondy w cieczy albo doprowadzeniu jej do kontaktu z badanym ciałem stałym. Wraz ze zmianą temperatury zmienia się rezystancja elementu NTC, a układ pomiarowy przelicza tę zmianę na wartość temperatury. Użytkownik otrzymuje wynik bezpośrednio na ekranie SenseDisc Pro lub w programie iLab V12.0. To bardzo wygodne rozwiązanie w szkole. Uczniowie mogą samodzielnie przygotować próbkę, zanurzyć sondę, rozpocząć pomiar i obserwować, jak temperatura zmienia się w czasie. Pomiar cyfrowy ułatwia analizę, ponieważ dane można zapisać jako wykres i porównać między grupami.

Zastosowanie w fizyce, chemii, biologii, geografii i edukacji STEM

S0009 Temperature Sensor jest modułem wyjątkowo uniwersalnym. W fizyce wspiera nauczanie ciepła, energii wewnętrznej, wymiany ciepła, przewodnictwa, konwekcji, promieniowania, parowania i bilansu energetycznego. W chemii pomaga badać temperaturę reakcji, rozpuszczanie, krystalizację, procesy egzotermiczne i endotermiczne. W biologii można go wykorzystać przy omawianiu wpływu temperatury na organizmy, enzymy, kiełkowanie, mikroklimat i warunki życia. W geografii i edukacji środowiskowej pozwala analizować temperaturę wody, gleby, otoczenia oraz lokalne różnice termiczne. Moduł bardzo dobrze wpisuje się w praktyczny charakter polskiej podstawy programowej przedmiotów przyrodniczych. Uczniowie mają obserwować, mierzyć, dokumentować, analizować dane i formułować wnioski. Czujnik S0009 pozwala realizować te założenia w prosty, bezpieczny i powtarzalny sposób — od szkoły podstawowej po szkołę ponadpodstawową, technikum i zajęcia akademickie.

Jakie doświadczenia można wykonać?

Naturalne chłodzenie wody Uczniowie mogą ogrzać wodę, a następnie obserwować spadek temperatury w czasie. Na wykresie wyraźnie widać, że proces chłodzenia nie przebiega liniowo. To bardzo dobre doświadczenie do omawiania wymiany ciepła z otoczeniem.

Ogrzewanie cieczy Czujnik pozwala rejestrować wzrost temperatury wody lub roztworu podczas ogrzewania. Uczniowie mogą porównywać tempo ogrzewania różnych objętości cieczy lub różnych materiałów.

Chłodzenie przez parowanie SWR wskazuje chłodzenie cieczy podczas parowania jako jedno z typowych doświadczeń dla S0009. Uczniowie mogą obserwować, że parowanie odbiera energię z otoczenia i powoduje obniżenie temperatury.

Przemiana pracy w energię wewnętrzną Czujnik może być użyty do pokazania, że wykonanie pracy mechanicznej może prowadzić do wzrostu temperatury. To praktyczne wprowadzenie do pojęcia energii wewnętrznej.

Reakcje egzotermiczne i endotermiczne W chemii S0009 pozwala badać zmianę temperatury podczas rozpuszczania substancji, reakcji zobojętniania lub innych bezpiecznych doświadczeń szkolnych. Uczniowie mogą rozróżniać procesy oddające i pobierające ciepło.

Przewodnictwo cieplne różnych materiałów Sonda może być wykorzystywana do porównywania nagrzewania i stygnięcia różnych materiałów. Uczniowie obserwują, że metal, drewno, tworzywo lub szkło inaczej przewodzą i magazynują ciepło.

Badanie wpływu temperatury na rozpuszczalność W chemii można porównać rozpuszczanie substancji w wodzie zimnej i ciepłej oraz omówić wpływ temperatury na szybkość procesu.

Efekt skupiania soczewki wypukłej W materiałach SWR jako typowe doświadczenie dla czujnika temperatury wskazano również efekt skupiający soczewki wypukłej. Czujnik może posłużyć do obserwacji wzrostu temperatury w miejscu skupienia światła.

Temperatura środowiska i próbek terenowych Na geografii, biologii i ekologii uczniowie mogą badać temperaturę wody w różnych miejscach, porównywać próbki z terenu, obserwować temperaturę gleby lub analizować warunki mikroklimatyczne.

Współpraca z SenseDisc Pro

Czujnik S0009 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu modułu do portu pomiarowego wynik może być wyświetlany bezpośrednio na ekranie urządzenia jako wartość liczbowa, wykres, tarcza lub tabela. Dzięki temu proste doświadczenia można prowadzić bez komputera, szybko i wygodnie. SenseDisc Pro umożliwia również pracę wielokanałową. Czujnik temperatury można łączyć z innymi sondami, np. pH, przewodności, ciśnienia, światła, wilgotności, tlenu rozpuszczonego, CO₂ lub natężenia prądu. Pozwala to tworzyć doświadczenia, w których temperatura jest jednym z parametrów wpływających na badane zjawisko. Przykładowo, w chemii można jednocześnie mierzyć temperaturę i pH roztworu, w biologii temperaturę i tlen rozpuszczony w wodzie, w fizyce temperaturę i napięcie w doświadczeniach termoelektrycznych, a w geografii temperaturę i wilgotność środowiska.

Współpraca z iLab V12.0

S0009 Temperature Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia projektowanie doświadczeń, zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarze temperatury jest to szczególnie przydatne, ponieważ wiele procesów cieplnych przebiega w czasie i najlepiej analizować je jako krzywą. W iLab V12.0 uczniowie mogą obserwować wykres temperatury w funkcji czasu, porównywać kilka serii pomiarowych, wyznaczać temperaturę początkową i końcową, analizować tempo zmian oraz przygotować raport z doświadczenia. Dzięki temu pomiar temperatury staje się pełnym ćwiczeniem badawczym, a nie jedynie odczytem z termometru.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S0009 Temperature Sensor oznacza wygodne, uniwersalne narzędzie do prowadzenia doświadczeń w wielu przedmiotach. Jeden moduł można wykorzystać na fizyce, chemii, biologii, geografii, ekologii i projektach STEM. To zwiększa realną użyteczność wyposażenia pracowni. Dla ucznia to bardzo czytelna forma nauki przez doświadczenie. Temperatura jest wielkością znaną z życia codziennego, dlatego łatwo buduje zainteresowanie: woda stygnie, roztwór się ogrzewa, parowanie chłodzi, światło skupione przez soczewkę podnosi temperaturę, a różne materiały oddają ciepło w innym tempie. Dzięki cyfrowemu zapisowi uczniowie widzą te procesy nie tylko „na oko”, ale w postaci danych i wykresów. Dla szkoły to moduł, który wzmacnia pracownię przyrodniczą i pozwala realizować doświadczenia zgodne z nowoczesnym modelem nauczania — opartym na pomiarze, obserwacji, analizie i wnioskowaniu.

Praktyczne wskazówki użytkowania

Przed pomiarem należy upewnić się, że badana temperatura mieści się w zakresie pracy czujnika, czyli od -40°C do +135°C. Do bardzo wysokich temperatur, płomieni lub procesów przekraczających ten zakres należy stosować dedykowany czujnik wysokotemperaturowy, np. termoparę S0013. Sondę należy umieścić w badanej cieczy lub doprowadzić do kontaktu z badanym ciałem stałym. Przy pomiarach cieczy warto zadbać o równomierne wymieszanie próbki i unikanie kontaktu końcówki sondy ze ścianką naczynia, jeżeli badana ma być temperatura cieczy, a nie naczynia. W doświadczeniach porównawczych warto używać takiej samej objętości cieczy, podobnych naczyń i podobnych warunków otoczenia. Przy rejestracji procesów zachodzących w czasie najlepiej korzystać z wykresu, ponieważ pozwala on łatwo zobaczyć tempo zmian temperatury.
