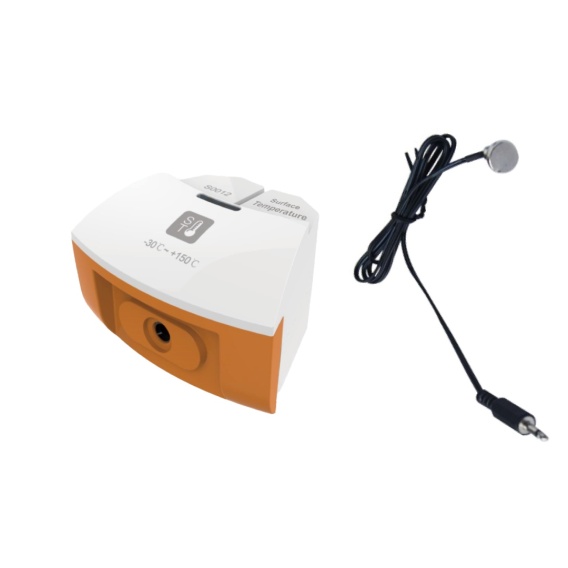

Moduł pomiarowy szybkich zmian temperatury, umożliwia pomiar temp. w zakresie od -30°C - +150°C, kompatybilny z SenseDisc Pro

S0012 Surface Temperature Sensor — kontaktowy pomiar temperatury powierzchni

S0012 Surface Temperature Sensor / Czujnik Temperatury Powierzchniowej to moduł pomiarowy z serii SenseDisc, przeznaczony do badania temperatury powierzchni obiektów, gazów oraz wybranych cieczy niekorozyjnych. W Copyservice Sklep Multimedia polecamy go jako bardzo praktyczne wyposażenie pracowni przyrodniczej, ponieważ pozwala uczniom mierzyć temperaturę dokładnie w miejscu kontaktu sondy z badanym materiałem. Moduł pracuje w zakresie od -30°C do +150°C, z dokładnością ±0,8°C i rozdzielczością 0,1°C. Jest przeznaczony do pomiaru temperatury powierzchni obiektu, gazu oraz niekorozyjnych cieczy kwasowych i zasadowych. W porównaniu z czujnikiem temperatury IR S0010, który mierzy temperaturę bezkontaktowo na podstawie promieniowania podczerwonego, S0012 wykonuje pomiar kontaktowy. Oznacza to, że sonda dotyka badanego obiektu, dzięki czemu bardzo dobrze sprawdza się przy doświadczeniach wymagających porównywania temperatury powierzchni materiałów, przewodnictwa cieplnego, nagrzewania, stygnięcia i bezpośredniej wymiany ciepła.

Do czego służy czujnik temperatury powierzchniowej?

Czujnik S0012 służy do pomiaru temperatury powierzchni badanego obiektu. Można go przykładać do metalu, drewna, szkła, tworzyw sztucznych, ceramiki, gleby, próbek laboratoryjnych lub powierzchni elementów używanych w doświadczeniach. Pomiar polega na bezpośrednim kontakcie sondy z badanym obiektem. Końcówka pomiarowa przekazuje zmianę temperatury do elementu czułego, a układ pomiarowy przetwarza sygnał na wartość liczbową widoczną na ekranie SenseDisc Pro lub w programie iLab V12.0. W opisie technicznym pokrewnego czujnika SWR ZC0012 wskazano, że elementem pomiarowym jest termistor NTC umieszczony w metalowej obudowie sondy; przy pomiarze sonda powinna bezpośrednio przylegać do badanego obiektu. Dla uczniów to bardzo intuicyjne narzędzie: przykładamy sondę, obserwujemy wynik i widzimy, jak temperatura zmienia się w czasie. Dzięki temu można przejść od prostego stwierdzenia „metal jest zimniejszy w dotyku niż drewno” do rzeczywistego pomiaru i porównania danych.

Zastosowanie w fizyce, chemii, biologii, geografii i edukacji STEM

S0012 Surface Temperature Sensor znajduje zastosowanie w wielu obszarach nauczania. W fizyce świetnie sprawdza się przy omawianiu ciepła, przewodnictwa cieplnego, wymiany energii, pojemności cieplnej, izolacji i różnic między materiałami. W chemii można go wykorzystać do obserwacji temperatury powierzchni naczyń, próbek i bezpiecznych układów reakcyjnych. W biologii i ekologii czujnik wspiera badanie temperatury środowiska życia organizmów, podłoża, gleby, powierzchni roślin i warunków mikroklimatycznych. W geografii i edukacji środowiskowej moduł pozwala porównywać temperaturę różnych powierzchni w otoczeniu szkoły: trawnika, gleby, piasku, kamienia, betonu, drewna, metalu czy nawierzchni boiska. Dzięki temu można prowadzić proste, ale bardzo wartościowe projekty terenowe dotyczące mikroklimatu, wpływu pokrycia terenu na temperaturę i warunków lokalnego środowiska. Czujnik dobrze wpisuje się w praktyczne nauczanie przedmiotów przyrodniczych. Uczeń mierzy, dokumentuje, analizuje i porównuje wyniki. Zamiast tylko słyszeć o przewodnictwie cieplnym, sam sprawdza, jak różne materiały nagrzewają się i oddają ciepło.

Jakie doświadczenia można wykonać?

Porównanie przewodnictwa cieplnego różnych materiałów To podstawowe i bardzo wartościowe doświadczenie dla S0012. Uczniowie mogą porównać, jak szybko nagrzewa się metal, drewno, tworzywo, szkło lub ceramika. SWR wskazuje porównanie przewodności cieplnej różnych substancji jako typowe doświadczenie dla tego czujnika.

Nagrzewanie i stygnięcie powierzchni Czujnik pozwala obserwować, jak zmienia się temperatura powierzchni materiału po ogrzaniu i jak szybko dany materiał oddaje ciepło do otoczenia. Wynik można zapisać jako wykres w czasie.

Porównanie materiałów izolacyjnych Uczniowie mogą badać, które materiały lepiej ograniczają przepływ ciepła. To dobre doświadczenie do rozmowy o izolacji cieplnej, budownictwie energooszczędnym, termosach i materiałach ochronnych.

Temperatura powierzchni w otoczeniu szkoły Na geografii i ekologii można porównywać temperaturę gleby, trawnika, kamienia, drewna, betonu i elementów infrastruktury szkolnej. Takie pomiary wspierają projekty dotyczące mikroklimatu i miejskiej wyspy ciepła.

Różnice między odczuciem a pomiarem Metal i drewno w tej samej sali mogą mieć zbliżoną temperaturę, ale człowiek odczuwa je inaczej ze względu na różne przewodnictwo cieplne. Czujnik S0012 pomaga pokazać uczniom, że odczucie temperatury nie zawsze jest równoznaczne z rzeczywistym pomiarem.

Temperatura gleby i podłoża Sonda może być wykorzystana do porównania temperatury gleby suchej i wilgotnej, gleby w cieniu i na słońcu albo różnych rodzajów podłoża. To dobre ćwiczenie do geografii, biologii i edukacji środowiskowej.

Badanie wpływu światła na temperaturę powierzchni W połączeniu z czujnikiem natężenia oświetlenia S0019 można sprawdzić, jak światło wpływa na nagrzewanie różnych materiałów. Uczniowie mogą porównać powierzchnie jasne, ciemne, matowe i połyskliwe.

Pomiar temperatury gazów i niekorozyjnych cieczy S0012 może być wykorzystany również w bezpiecznych doświadczeniach z gazami oraz niekorozyjnymi cieczami kwasowymi i zasadowymi, zgodnie z zakresem pracy czujnika i zasadami BHP.

Współpraca z SenseDisc Pro

Czujnik S0012 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu modułu do portu pomiarowego wynik może być wyświetlany w czasie rzeczywistym bezpośrednio na ekranie urządzenia. Dane można prezentować jako wartość liczbową, wykres, tarczę lub tabelę — zależnie od wybranego trybu pracy i charakteru doświadczenia. Dla nauczyciela to bardzo wygodne rozwiązanie. Można szybko przygotować kilka próbek materiałów, przyłożyć sondę do ich powierzchni i natychmiast porównać wyniki. Uczniowie mogą pracować w grupach, mierzyć temperaturę różnych obiektów, zapisywać wyniki i omawiać różnice. SenseDisc Pro umożliwia również pracę wielokanałową, dlatego S0012 można łączyć z innymi czujnikami: temperatury IR, światła, wilgotności, ciśnienia, CO₂, pH, przewodności lub sondami środowiskowymi. Dzięki temu doświadczenia mogą być bardziej kompletne i pokazywać zależność między temperaturą powierzchni a innymi warunkami.

Współpraca z iLab V12.0

S0012 Surface Temperature Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia projektowanie doświadczeń, zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach temperatury powierzchni jest to szczególnie przydatne, ponieważ wiele procesów cieplnych zmienia się w czasie. W iLab V12.0 uczniowie mogą obserwować, jak powierzchnia nagrzewa się i stygnie, porównywać różne materiały, analizować tempo zmian temperatury i tworzyć raporty z wynikami. To duża przewaga nad pojedynczym odczytem z klasycznego termometru. Dane zapisane w programie pomagają też w pracy projektowej. Uczniowie mogą przygotować porównanie materiałów, wykresy, tabele i wnioski, a nauczyciel otrzymuje czytelny materiał do omówienia.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S0012 Surface Temperature Sensor oznacza prosty sposób na prowadzenie doświadczeń z ciepła, przewodnictwa, izolacji i mikroklimatu. Moduł jest intuicyjny, szybki w użyciu i dobrze sprawdza się zarówno w klasie, jak i podczas zajęć terenowych. Dla ucznia to nauka oparta na bezpośrednim doświadczeniu. Uczeń może sam sprawdzić, czy różne materiały mają tę samą temperaturę, jak szybko się nagrzewają, dlaczego jedne powierzchnie oddają ciepło szybciej od innych i jak warunki środowiskowe wpływają na pomiar. Dla szkoły to uniwersalny moduł, który wzmacnia pracownię fizyczną, chemiczną, biologiczną, geograficzną i środowiskową. Sprawdza się jako uzupełnienie zestawów SenseDisc Pro Physics, BioChem, Geography, Environment & Ecology oraz Advanced.

Praktyczne wskazówki użytkowania

Podczas pomiaru należy zadbać, aby końcówka sondy dobrze przylegała do badanej powierzchni. Przy porównywaniu materiałów warto stosować podobny nacisk, ten sam czas kontaktu i tę samą metodę pomiaru. Dzięki temu wyniki będą bardziej powtarzalne. Nie należy umieszczać żadnej części czujnika w otwartym ogniu ani bezpośrednio na płytach grzewczych. Pokrewny opis techniczny SWR dla czujnika powierzchniowego wskazuje również, że mierzona temperatura nie powinna przekraczać zakresu pomiarowego, a sam czujnik zwykle nie wymaga kalibracji przed użyciem. Przy pomiarach cieczy i gazów należy stosować wyłącznie bezpieczne, niekorozyjne media oraz przestrzegać zasad BHP. Do bardzo wysokich temperatur lepszym wyborem będzie czujnik termoparowy S0013, a do szybkiego, bezkontaktowego porównywania temperatury powierzchni — czujnik IR S0010.
