Moduł detekcji ruchu, przeznaczony do cyfrowego badania ruchu, odległości i synchronizacji zdarzeń w zakresie 0–2 m.

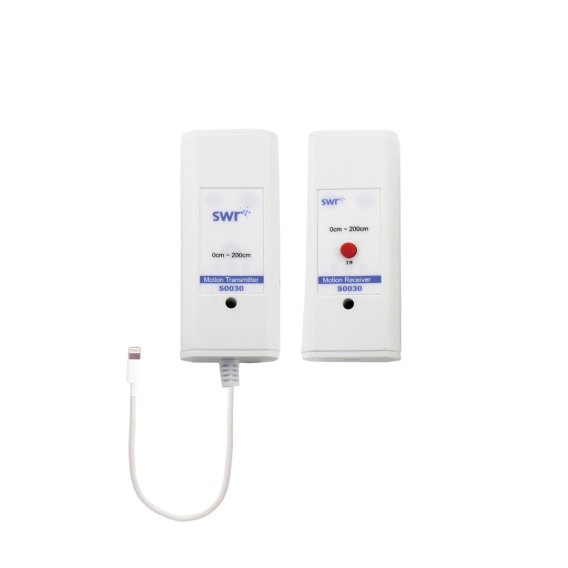

S0030 Split-Type Motion Sensor — nadajnik i odbiornik do zaawansowanej analizy ruchu

S0030 Split-Type Motion Sensor / Moduł Detekcji Ruchu — Transmiter/Odbiornik to specjalistyczny moduł pomiarowy z serii SenseDisc, przeznaczony do badania ruchu, odległości i zdarzeń dynamicznych w układach edukacyjnych oraz laboratoryjnych. W Sklep Multimedia polecamy go szczególnie do pracowni fizycznych, technicznych, robotycznych i STEM, w których uczniowie analizują ruch nie tylko jako prostą zmianę położenia, ale jako zjawisko wymagające synchronizacji, pomiaru czasu i kontroli toru.

Moduł S0030 składa się z dwóch oddzielnych elementów: nadajnika i odbiornika. Według opisu SWR nadajnik wysyła sygnał świetlny w podczerwieni oraz sygnał ultradźwiękowy. Odbiornik po odebraniu sygnału świetlnego zapisuje moment rozpoczęcia pomiaru, a następnie mierzy czas do chwili odebrania sygnału ultradźwiękowego. Na tej podstawie system oblicza odległość pomiędzy nadajnikiem i odbiornikiem. Zakres pomiarowy wynosi 0–2 m, dokładność ±2% F.S., a rozdzielczość 1 mm. Dzięki konstrukcji rozdzielonej S0030 dobrze nadaje się do układów, w których wymagane jest ustawienie dwóch punktów pomiarowych, badanie przemieszczeń, kontrola obecności obiektu albo analiza ruchu w bardziej złożonych doświadczeniach niż przy klasycznym czujniku ruchu ustawionym jednostronnie.

Do czego służy moduł detekcji ruchu S0030?

Moduł S0030 służy do badania odległości, ruchu i zdarzeń przejścia pomiędzy nadajnikiem a odbiornikiem. Może być wykorzystywany do analizy położenia, detekcji obecności obiektu w wyznaczonym obszarze, synchronizacji sygnałów oraz prowadzenia doświadczeń, w których ważny jest czas propagacji sygnału lub moment przejścia obiektu między punktami kontrolnymi. Zasada działania opiera się na połączeniu dwóch sygnałów: świetlnego i ultradźwiękowego. Sygnał świetlny, w praktyce traktowany jako docierający niemal natychmiast, wyznacza moment startu pomiaru. Sygnał ultradźwiękowy dociera później, a różnica czasu pozwala wyznaczyć odległość na podstawie prędkości dźwięku w powietrzu. SWR opisuje tę zasadę jako obliczanie odległości z zależności: odległość = prędkość dźwięku × czas. Dla uczniów to bardzo dobry przykład działania systemu pomiarowego, który nie tylko „widzi” obiekt, ale wykorzystuje czas przejścia sygnału do wyznaczenia wielkości fizycznej. Można tu połączyć mechanikę, fale, ultradźwięki, automatykę, elektronikę i analizę danych.

Zastosowanie w fizyce, automatyce, robotyce i edukacji STEM

S0030 Split-Type Motion Sensor szczególnie dobrze sprawdza się w doświadczeniach z kinematyki, dynamiki, pomiaru czasu, synchronizacji zdarzeń, robotyki i automatyki. W fizyce pozwala badać ruch obiektu w przestrzeni pomiarowej, analizować odległość, prędkość oraz zależności między czasem i położeniem. W technice i mechatronice moduł może być używany do omawiania działania systemów nadajnik–odbiornik, detekcji obecności, pomiaru odległości, kontroli toru ruchu i synchronizacji sygnałów. To bardzo przydatne przy projektach robotycznych, w których uczniowie budują modele pojazdów, układy przejazdowe, bramki kontrolne albo stanowiska do badania reakcji układów automatyki. W edukacji STEM czujnik jest wartościowy dlatego, że łączy wiele obszarów: fizykę fal ultradźwiękowych, elektronikę pomiarową, obliczanie odległości, analizę danych i projektowanie stanowiska. Dzięki temu uczniowie mogą pracować bardziej projektowo, a nie tylko odtwarzać gotowe doświadczenie.

Jakie doświadczenia można wykonać?

Pomiar odległości między nadajnikiem i odbiornikiem Najbardziej podstawowe doświadczenie polega na ustawieniu nadajnika i odbiornika w różnych odległościach oraz porównaniu odczytów z rzeczywistą odległością zmierzoną linijką lub taśmą. To dobry sposób na wprowadzenie pojęcia dokładności i rozdzielczości pomiaru.

Detekcja obecności obiektu w wyznaczonym obszarze Zestaw nadajnik–odbiornik może być wykorzystany do sprawdzania, czy obiekt znajduje się w określonym miejscu toru. Sklep Multimedia opisuje S0030 jako zestaw, w którym nadajnik generuje sygnał podczerwieni, a odbiornik rejestruje przejście lub obecność obiektu w wyznaczonym obszarze i przekazuje informację do systemu SenseDisc.

Czas przejścia obiektu między punktami kontrolnymi Moduł można wykorzystać do doświadczeń, w których uczniowie analizują moment przejścia obiektu przez określony obszar. To przydatne przy badaniu ruchu wózka, modelu pojazdu, robota edukacyjnego albo elementu przesuwającego się po torze.

Analiza prędkości ruchu Jeżeli znana jest odległość między punktami kontrolnymi i czas przejścia obiektu, uczniowie mogą obliczać prędkość. To bardzo dobre ćwiczenie łączące pomiar, wzór fizyczny i analizę danych.

Synchronizacja pomiarów w układach dynamicznych S0030 dobrze nadaje się do doświadczeń, w których ważne jest jednoczesne lub sekwencyjne rejestrowanie zdarzeń. Strona Sklep Multimedia wskazuje synchronizację pomiarów w dynamicznych układach jako jedno z typowych zastosowań modułu.

Badanie interakcji obiektów Moduł może wspierać analizę sytuacji, w których jeden obiekt wpływa na ruch drugiego: zderzenia, przejazdy, zmiana kierunku, uruchomienie mechanizmu po przekroczeniu punktu kontrolnego. To dobre ćwiczenie do zajęć STEM i mechatroniki.

Pomiary w układach robotycznych W projektach robotycznych S0030 może służyć do kontroli odległości, detekcji przejazdu lub sprawdzania pozycji robota w wyznaczonym odcinku. Strona produktowa Sklep Multimedia wskazuje pomiary w układach robotycznych i badania systemów automatyki jako typowe zastosowania modułu.

Test transmisji sygnału w eksperymentach szkolnych i akademickich Ponieważ moduł łączy sygnał podczerwieni i ultradźwiękowy, można go wykorzystać do omówienia różnic między propagacją światła i dźwięku. Uczniowie mogą zobaczyć, dlaczego sygnał optyczny nadaje się do synchronizacji, a ultradźwięk do pomiaru odległości.

Porównanie z czujnikiem ruchu S0015 i fotokomórką S0016 Na jednej lekcji można zestawić trzy różne podejścia do badania ruchu. S0015 mierzy odległość jednostronnie metodą ultradźwiękową, S0016 rejestruje przerwanie wiązki, a S0030 pracuje jako układ nadajnik–odbiornik. To bardzo dobre ćwiczenie pokazujące, że wybór czujnika zależy od charakteru doświadczenia.

Współpraca z SenseDisc Pro

Moduł S0030 współpracuje ze stacją bazową SenseDisc Pro, która umożliwia rejestrację i prezentację danych pomiarowych. Po podłączeniu modułu wynik może być wykorzystywany w doświadczeniach z ruchem, odległością, czasem przejścia i synchronizacją zdarzeń. Dla nauczyciela to wygodne rozwiązanie do bardziej zaawansowanych lekcji mechaniki i STEM. Nadajnik i odbiornik można rozmieścić w taki sposób, aby dopasować stanowisko do konkretnego doświadczenia: ruchu wózka, przejazdu robota, detekcji obiektu, pomiaru odległości albo analizy reakcji układu automatyki. SenseDisc Pro umożliwia również pracę z kilkoma czujnikami jednocześnie. S0030 można łączyć z czujnikiem siły S0014, czujnikiem ruchu S0015, fotokomórką S0016, czujnikami napięcia i prądu albo innymi modułami. Dzięki temu można tworzyć pełniejsze układy eksperymentalne, w których analizujemy nie tylko sam ruch, ale także siłę, zasilanie, reakcję układu albo zależność między zdarzeniami.

Współpraca z iLab V12.0

S0030 Split-Type Motion Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie tabel, wykresów i raportów. Przy badaniu ruchu i synchronizacji iLab V12.0 jest szczególnie przydatny, ponieważ pozwala uporządkować serię pomiarów i porównać wyniki różnych konfiguracji stanowiska. W programie uczniowie mogą analizować dane z doświadczeń, porównywać pomiary dla różnych odległości, obserwować czas reakcji układu i przygotowywać raporty. To wspiera pełny tok pracy badawczej: ustawienie stanowiska, wykonanie pomiaru, zebranie danych, analiza i wniosek. Dzięki temu moduł S0030 nie jest tylko detektorem ruchu, ale elementem większego systemu pomiarowego, który może być wykorzystany w projektach szkolnych, technicznych i akademickich.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S0030 Split-Type Motion Sensor oznacza możliwość prowadzenia bardziej zaawansowanych doświadczeń z ruchem, synchronizacją i automatyką. Moduł pozwala odejść od prostych pomiarów punktowych i przygotować stanowiska, w których uczniowie analizują zależność między położeniem, czasem i reakcją układu. Dla ucznia to bardzo praktyczna fizyka i technika. Uczeń widzi, że pomiar odległości lub ruchu może być realizowany przez zestaw nadajnik–odbiornik, a dane powstają dzięki współpracy sygnału świetlnego i ultradźwiękowego. To ułatwia zrozumienie działania czujników wykorzystywanych w automatyce, robotyce, systemach bezpieczeństwa i urządzeniach pomiarowych. Dla szkoły to moduł, który rozszerza możliwości pracowni fizycznej, technicznej, mechatronicznej i STEM. Sprawdza się jako element zestawów SenseDisc Pro Physics oraz SenseDisc Pro Advanced, a także jako samodzielne narzędzie do projektów z robotyki, automatyki i analizy ruchu.

Praktyczne wskazówki użytkowania

Podczas pracy z modułem należy prawidłowo ustawić nadajnik i odbiornik względem siebie. Elementy powinny być skierowane tak, aby sygnały mogły być stabilnie rejestrowane, a odległość między nimi mieściła się w zakresie 0–2 m. Przy doświadczeniach porównawczych warto stosować linijkę, taśmę mierniczą lub oznaczenia na torze, aby kontrolować rzeczywiste położenie elementów. Warto zwrócić uwagę na stabilny montaż. Oficjalny opis SWR wskazuje, że z boku czujnika znajduje się otwór gwintowany M6, który może służyć do zamocowania sensora w odpowiednim urządzeniu lub uchwycie. Dzięki temu moduł można pewniej ustawić na stanowisku eksperymentalnym. Przy doświadczeniach z ultradźwiękami należy pamiętać, że jakość pomiaru zależy od ustawienia elementów, warunków otoczenia i stabilności toru sygnału. Warto unikać przypadkowych przeszkód między nadajnikiem i odbiornikiem, silnych zakłóceń oraz chaotycznego przemieszczania elementów podczas pomiaru. W pomiarach ruchu najlepiej wykonywać kilka prób i porównywać wyniki. Uczniowie mogą wtedy zobaczyć, jak ustawienie stanowiska, odległość, kierunek ruchu i stabilność mocowania wpływają na powtarzalność danych.
