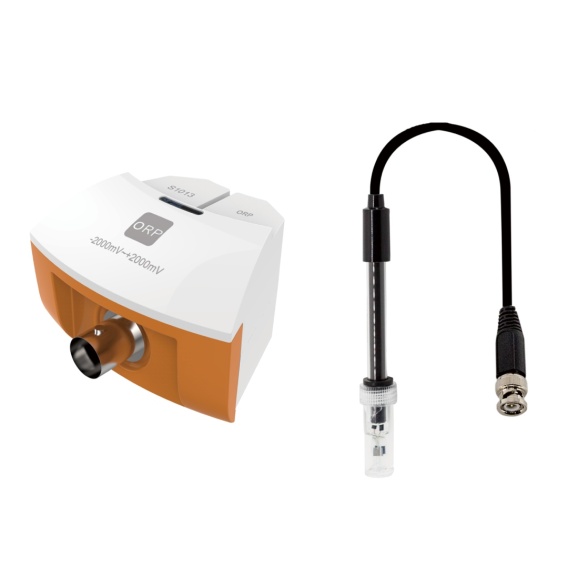

Moduł Redoks ORP, przeznaczony do pomiaru potencjału oksydacyjno-redukcyjnego roztworów wodnych od -2000 mV do +2000 mV.

S1013 ORP Sensor — cyfrowy pomiar potencjału oksydacyjno-redukcyjnego

S1013 ORP Sensor / Czujnik Potencjału Redoks ORP to moduł pomiarowy z serii SenseDisc, przeznaczony do badania potencjału oksydacyjno-redukcyjnego roztworów. W Sklep Multimedia polecamy go jako praktyczne wyposażenie pracowni chemicznej, biologicznej, środowiskowej, hydrochemicznej i STEM, szczególnie tam, gdzie uczniowie mają analizować właściwości roztworów wodnych, jakość wody oraz przebieg procesów redoks. Moduł pracuje w zakresie od -2000 mV do +2000 mV, z dokładnością ±1% F.S. i rozdzielczością 1 mV. Według danych SWR czujnik ORP służy do pomiaru potencjału redoks roztworu, a przednia część sondy jest elektrodą ORP z warstwą czułą wykonaną z metalu obojętnego, najczęściej platyny lub złota, zdolną do przyjmowania i oddawania elektronów. Największą wartością dydaktyczną S1013 jest możliwość pokazania uczniom, że roztwory można opisywać nie tylko przez pH, przewodność czy temperaturę, ale również przez ich właściwości utleniające lub redukujące. Pomiar ORP pozwala przejść od samego zapisu reakcji redoks na tablicy do rzeczywistego pomiaru potencjału roztworu.

Do czego służy czujnik S1013?

Czujnik S1013 służy do pomiaru potencjału oksydacyjno-redukcyjnego, czyli ORP. Wartość ORP informuje, czy środowisko ma większą tendencję do działania utleniającego, czy redukującego. Wynik podawany jest w mV, czyli miliwoltach. W uproszczeniu: dodatnie wartości ORP zwykle wskazują na środowisko o właściwościach bardziej utleniających, natomiast niższe lub ujemne wartości mogą wskazywać na środowisko bardziej redukujące. Interpretacja zależy jednak od rodzaju próbki, składu roztworu, temperatury, pH i obecnych substancji chemicznych, dlatego ORP najlepiej analizować razem z innymi parametrami, np. pH, przewodnością, temperaturą lub zawartością tlenu rozpuszczonego. W praktyce szkolnej moduł można wykorzystać do badania wody, roztworów chemicznych, reakcji utleniania i redukcji, procesów zachodzących w środowisku wodnym oraz porównywania różnych próbek pod kątem ich potencjału redoks.

ORP a reakcje utleniania i redukcji

Potencjał redoks jest bezpośrednio związany z reakcjami, w których zachodzi wymiana elektronów. Substancja utleniająca przyjmuje elektrony, a substancja redukująca je oddaje. Elektroda ORP umożliwia rejestrację efektu tych procesów w postaci różnicy potencjałów mierzonej w miliwoltach. Dla uczniów jest to bardzo cenne, ponieważ reakcje redoks bywają trudne do wyobrażenia. Z pomocą czujnika S1013 można pokazać, że zmiana składu roztworu, dodanie utleniacza, reduktora albo zmiana warunków środowiskowych może powodować rzeczywistą zmianę wartości ORP. Moduł dobrze uzupełnia czujnik pH S1002 i czujnik przewodności S1003. pH opisuje kwasowość lub zasadowość, przewodność informuje o ogólnej obecności jonów, a ORP pozwala ocenić charakter utleniająco-redukcyjny roztworu. Razem dają znacznie pełniejszy obraz badanej próbki.

Zastosowanie w chemii, biologii, ekologii i edukacji STEM

S1013 ORP Sensor szczególnie dobrze sprawdza się w chemii przy omawianiu reakcji utleniania i redukcji, potencjałów elektrochemicznych, właściwości roztworów, procesów dezynfekcji, reakcji jonowych i zmian zachodzących w układach wodnych. W biologii i ekologii czujnik pozwala analizować środowiska wodne, warunki tlenowe i beztlenowe, procesy rozkładu materii organicznej, przemiany zachodzące w wodzie oraz zależność między jakością środowiska a właściwościami chemicznymi próbki. W edukacji środowiskowej S1013 może być wykorzystywany do monitoringu jakości wody, wykrywania zmian w próbkach wodnych i omawiania wpływu zanieczyszczeń na parametry chemiczne roztworów. Karta produktowa Sklep Multimedia wskazuje zastosowanie modułu m.in. do sprawdzania jakości wody, wykrywania ścieków przemysłowych i pomiaru potencjału elektrycznego różnych roztworów. W edukacji STEM czujnik łączy chemię, ochronę środowiska, technologię pomiarową i analizę danych. Uczniowie mogą projektować własne badania, porównywać próbki, obserwować zmiany ORP w czasie i przygotowywać raporty z wynikami.

Jakie doświadczenia można wykonać?

Pomiar ORP różnych próbek wody Uczniowie mogą porównać wodę z kranu, wodę mineralną, deszczówkę, wodę ze stawu, akwarium, oczka wodnego lub próbki przygotowane w pracowni. Wyniki można zestawić z pH, przewodnością i temperaturą, aby lepiej zrozumieć charakter badanej próbki.

Reakcje utleniania i redukcji Czujnik można wykorzystać do obserwacji zmian potencjału redoks podczas dodawania substancji o właściwościach utleniających lub redukujących. Uczniowie mogą zobaczyć, że przebieg reakcji chemicznej powoduje mierzalną zmianę potencjału.

Porównanie środowiska utleniającego i redukującego Na zajęciach chemii można przygotować bezpieczne roztwory o różnych właściwościach redoks i porównać ich wskazania ORP. To dobre ćwiczenie do praktycznego wyjaśnienia pojęć utleniacz, reduktor, potencjał i przepływ elektronów.

Badanie jakości wody S1013 można wykorzystać jako jeden z elementów oceny jakości wody. Wartość ORP można zestawić z pH, przewodnością, temperaturą i tlenem rozpuszczonym, tworząc pełniejszy obraz próbki środowiskowej.

Zmiany ORP w czasie Uczniowie mogą obserwować, jak potencjał redoks zmienia się po dodaniu substancji chemicznej, napowietrzaniu, mieszaniu próbki albo pozostawieniu roztworu na określony czas. Wykres pomaga zobaczyć dynamikę procesu.

ORP a procesy biologiczne w wodzie W ekologii i biologii można omawiać, jak procesy rozkładu materii organicznej, obecność tlenu i aktywność mikroorganizmów wpływają na charakter środowiska wodnego. Czujnik ORP pomaga połączyć obserwacje biologiczne z pomiarem chemicznym.

Porównanie ORP i pH W połączeniu z czujnikiem pH S1002 można pokazać, że pH i ORP opisują różne właściwości roztworu. Dwa roztwory mogą mieć podobne pH, ale różny potencjał redoks, ponieważ różnią się obecnością substancji utleniających lub redukujących.

Porównanie ORP i przewodności W połączeniu z czujnikiem przewodności S1003 uczniowie mogą sprawdzić, że ogólna ilość jonów w roztworze nie mówi jeszcze wszystkiego o jego właściwościach redoks. To pomaga rozwijać bardziej świadomą interpretację danych pomiarowych.

Proces dezynfekcji i właściwości utleniające W bezpiecznie przygotowanych doświadczeniach demonstracyjnych można omawiać, dlaczego środki utleniające są wykorzystywane do dezynfekcji wody i jak ich obecność wpływa na ORP. Ćwiczenia należy prowadzić wyłącznie z użyciem bezpiecznych stężeń i pod nadzorem nauczyciela.

Projekt środowiskowy — analiza próbek wodnych Uczniowie mogą zebrać próbki z różnych miejsc, wykonać pomiary ORP, pH, przewodności i temperatury, a następnie przygotować raport środowiskowy. To bardzo dobra forma pracy projektowej i interdyscyplinarnej.

Współpraca z SenseDisc Pro

Czujnik S1013 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu modułu wynik może być prezentowany na ekranie stacji jako wartość liczbowa, wykres, tarcza lub tabela. Dzięki temu pomiar ORP można wykonać szybko, bez rozbudowanego stanowiska komputerowego. W doświadczeniach redoks szczególnie przydatny jest wykres, ponieważ potencjał może zmieniać się stopniowo po dodaniu reagentu, wymieszaniu próbki, napowietrzaniu lub zmianie warunków. Uczniowie mogą obserwować, czy wartość ORP rośnie, spada, stabilizuje się albo reaguje gwałtownie na zmianę składu roztworu. SenseDisc Pro umożliwia również pracę wielokanałową. S1013 można łączyć z czujnikiem pH, przewodności, temperatury, tlenu rozpuszczonego, CO₂ lub innymi modułami. Dzięki temu można tworzyć pełniejsze stanowiska do badań hydrochemicznych, środowiskowych i biologicznych.

Współpraca z iLab V12.0

S1013 ORP Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach ORP jest to szczególnie wartościowe, ponieważ wiele procesów redoks najlepiej analizować jako zmianę w czasie. W iLab V12.0 uczniowie mogą obserwować przebieg zmian potencjału redoks, porównywać próbki, rejestrować reakcję roztworu na dodanie substancji, zestawiać ORP z pH i przewodnością oraz przygotowywać raporty z doświadczeń. Dzięki temu czujnik S1013 nie jest tylko cyfrowym miernikiem ORP. Staje się narzędziem do pełnej pracy badawczej: postawienia pytania, przygotowania próbki, wykonania pomiaru, zapisania danych, analizy wykresu i sformułowania wniosku.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S1013 ORP Sensor oznacza wygodne narzędzie do prowadzenia doświadczeń z chemii roztworów, elektrochemii, reakcji redoks i jakości wody. Czujnik pozwala pokazać zjawiska, które bez pomiaru są trudne do uchwycenia i często pozostają dla uczniów abstrakcyjne. Dla ucznia to nauka oparta na realnych danych. Potencjał redoks przestaje być tylko pojęciem z działu chemii — można go zmierzyć, zobaczyć jego zmianę na wykresie i powiązać z konkretną reakcją lub próbką środowiskową. Uczeń lepiej rozumie, że roztwory różnią się nie tylko kwasowością, ale także zdolnością do utleniania i redukcji.

Dla szkoły to moduł, który wzmacnia pracownię chemiczną, biologiczną, środowiskową, geograficzną i STEM. Sprawdza się jako element zestawów SenseDisc Pro BioChem, Environment & Ecology oraz Advanced, a także jako samodzielne narzędzie do badań wody, reakcji redoks i projektów środowiskowych.

Praktyczne wskazówki użytkowania

Przed pomiarem elektrodę ORP należy przygotować zgodnie z instrukcją stanowiska. Końcówka elektrody powinna być czysta, wilgotna i dobrze zanurzona w badanym roztworze. Warto przepłukać ją wodą dejonizowaną lub destylowaną między kolejnymi próbkami, aby nie przenosić substancji z jednego roztworu do drugiego. Podczas pomiaru należy odczekać, aż wskazanie się ustabilizuje. Potencjał ORP może zmieniać się wolniej niż pH lub temperatura, zwłaszcza w roztworach o złożonym składzie. W pomiarach porównawczych warto zachować tę samą objętość próbki, podobny czas stabilizacji i podobną temperaturę. Nie należy dotykać powierzchni pomiarowej elektrody palcami ani wycierać jej agresywnie. Warstwa czuła elektrody odpowiada za reakcję z układem redoks i powinna być chroniona przed zabrudzeniem, uszkodzeniem mechanicznym oraz wysychaniem. Przy interpretacji wyników trzeba pamiętać, że ORP nie identyfikuje konkretnej substancji chemicznej. Jest to parametr ogólny, pokazujący charakter oksydacyjno-redukcyjny roztworu. Dlatego najlepiej analizować go razem z innymi pomiarami, np. pH, przewodnością, temperaturą i tlenem rozpuszczonym.
