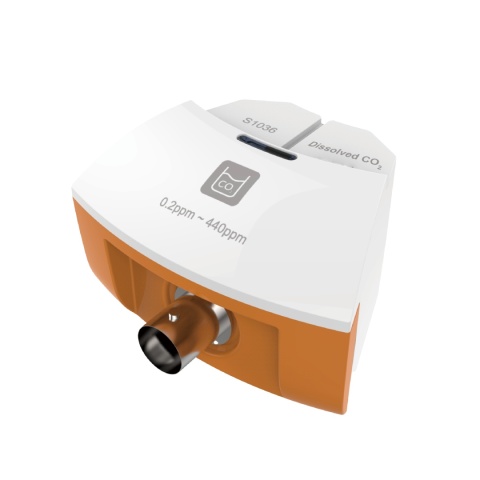

Moduł Pomiaru Stężenia CO₂ Rozpuszczonego w Roztworach Wodnych, do pomiaru stężenia dwutlenku węgla w zakresie 0,2–440 ppm,

S1036 Dissolved Carbon Dioxide Sensor — cyfrowy pomiar CO₂ rozpuszczonego w wodzie

S1036 Dissolved Carbon Dioxide Sensor / Moduł Pomiaru Stężenia CO₂ Rozpuszczonego w Roztworach Wodnych to moduł pomiarowy z serii SenseDisc, przeznaczony do badania stężenia dwutlenku węgla w roztworach wodnych. W Sklep Multimedia polecamy go jako specjalistyczne wyposażenie pracowni chemicznej, biologicznej, środowiskowej, hydrochemicznej i STEM, szczególnie tam, gdzie uczniowie poznają rozpuszczalność gazów, fotosyntezę, oddychanie, równowagi kwasowo-zasadowe, jakość wody i obieg węgla w przyrodzie. Moduł S1036 pracuje w zakresie 0,2–440 ppm, z rozdzielczością 0,1 ppm. Według danych SWR czujnik służy do pomiaru stężenia CO₂ w roztworze i może współpracować z rejestratorem danych oraz oprogramowaniem eksperymentalnym. Producent opisuje pomiar jako czuły, dokładny i szybki. Największą wartością dydaktyczną S1036 jest możliwość pokazania uczniom, że dwutlenek węgla nie występuje wyłącznie jako gaz w powietrzu. Może rozpuszczać się w wodzie, wpływać na pH, uczestniczyć w procesach biologicznych i chemicznych oraz zmieniać właściwości środowiska wodnego. Dzięki temu moduł bardzo dobrze łączy chemię, biologię, geografię, ekologię i cyfrową analizę danych.

Do czego służy czujnik S1036?

Czujnik S1036 służy do pomiaru stężenia dwutlenku węgla rozpuszczonego w roztworach wodnych. Wynik podawany jest w jednostce ppm. Moduł pozwala badać, jak CO₂ rozpuszcza się w wodzie, jak zmienia się jego stężenie w czasie i jak proces ten wiąże się z pH, fotosyntezą, oddychaniem, wymianą gazową oraz warunkami środowiskowymi. W praktyce dydaktycznej S1036 można wykorzystać do badania rozpuszczalności dwutlenku węgla, pochłaniania CO₂ przez rośliny wodne podczas fotosyntezy, uwalniania CO₂ z napojów gazowanych, zmian stężenia CO₂ po zakwaszeniu roztworu, wpływu temperatury na rozpuszczalność gazu oraz do projektów środowiskowych dotyczących wody, atmosfery i obiegu węgla. SWR jako typowe doświadczenia wskazuje m.in. badanie rozpuszczalności dwutlenku węgla oraz pochłanianie CO₂ przez rośliny wodne podczas fotosyntezy.

Zasada działania — elektroda pH i błona gazoprzepuszczalna

S1036 wykorzystuje specjalny układ pomiarowy z elektrodą pH i błoną gazoprzepuszczalną. Dwutlenek węgla rozpuszczony w próbce dyfunduje przez membranę do cienkiej warstwy cieczy znajdującej się między membraną a elektrodą pH. Proces trwa do momentu wyrównania ciśnienia parcjalnego CO₂ między próbką a warstwą wewnętrzną. W tej cienkiej warstwie zachodzi reakcja: CO₂ + H₂O ⇌ H⁺ + HCO₃⁻ Powstające jony wodorowe zmieniają pH warstwy pomiarowej, a elektroda kombinowana mierzy tę zmianę. Zmierzony potencjał elektrody jest następnie przeliczany na stężenie CO₂ w roztworze zgodnie z zależnością opisywaną równaniem Nernsta. Dla uczniów to bardzo dobry przykład połączenia chemii roztworów, równowag kwasowo-zasadowych, dyfuzji gazów, elektrochemii i cyfrowego pomiaru. Czujnik pokazuje, że nawet niewidoczny proces, taki jak rozpuszczanie i przemiana CO₂ w wodzie, może być rejestrowany, analizowany i przedstawiany na wykresie.

CO₂ w wodzie, fotosynteza i obieg węgla

Dwutlenek węgla rozpuszczony w wodzie jest jednym z ważnych parametrów środowisk wodnych. Wpływa na równowagi kwasowo-zasadowe, pH, procesy biologiczne, fotosyntezę roślin wodnych i wymianę gazową między wodą a atmosferą. W edukacji przyrodniczej S1036 pozwala pokazać, że CO₂ jest elementem większego układu — atmosfery, hydrosfery, biosfery i procesów życiowych organizmów. W biologii czujnik bardzo dobrze wspiera doświadczenia z fotosyntezy. Rośliny wodne mogą pochłaniać CO₂ z roztworu, a zmiany jego stężenia można rejestrować w czasie. Dzięki temu uczniowie widzą, że fotosynteza nie jest tylko zapisem równania na tablicy, ale procesem, który wpływa na mierzalne parametry środowiska. W chemii S1036 pozwala omawiać rozpuszczalność gazów, kwas węglowy, równowagi jonowe, wpływ CO₂ na odczyn roztworu, buforowanie i zależność między stężeniem gazu a pomiarem elektrochemicznym. W geografii i ekologii moduł dobrze wpisuje się w tematy jakości wody, zakwaszania środowiska wodnego, obiegu węgla i wymiany gazowej między wodą a powietrzem.

Zastosowanie w chemii, biologii, ekologii, hydrochemii i STEM

S1036 Dissolved Carbon Dioxide Sensor szczególnie dobrze sprawdza się w chemii przy omawianiu rozpuszczalności gazów, równowag chemicznych, odczynu roztworów, kwasu węglowego, pH, dyfuzji i elektrochemicznego pomiaru potencjału. W biologii moduł wspiera naukę o fotosyntezie, oddychaniu, wymianie gazowej, roślinach wodnych, mikroorganizmach i zależności między organizmami a środowiskiem wodnym. W ekologii i geografii może być używany do projektów o jakości wody, obiegu węgla, wpływie temperatury na rozpuszczalność gazów oraz zmianach chemicznych w zbiornikach wodnych. W edukacji STEM S1036 łączy chemię, biologię, technologię sensorów, pomiar elektrochemiczny i analizę danych. Uczniowie mogą przygotować doświadczenie, kontrolować zmienne, zapisać wyniki, porównać serie pomiarowe i przygotować raport z wykresem oraz wnioskami.

Jakie doświadczenia można wykonać?

Rozpuszczalność dwutlenku węgla w wodzie To podstawowe doświadczenie z wykorzystaniem S1036. Uczniowie mogą obserwować, jak zmienia się stężenie CO₂ w roztworze po wprowadzeniu gazu lub po zmianie warunków doświadczenia. SWR wskazuje badanie rozpuszczalności CO₂ jako jedno z typowych zastosowań czujnika.

Fotosynteza roślin wodnych S1036 umożliwia obserwację pochłaniania CO₂ przez rośliny wodne. W doświadczeniu można porównać próbkę oświetloną i próbkę pozostawioną w ciemności, a następnie omówić wpływ światła na przebieg fotosyntezy. SWR wskazuje pochłanianie CO₂ przez rośliny wodne podczas fotosyntezy jako typowe doświadczenie dla tego modułu.

Wpływ światła na stężenie CO₂ w roztworze W połączeniu z czujnikiem światła S0019 można badać, jak różne natężenie oświetlenia wpływa na zużywanie CO₂ przez rośliny wodne. To bardzo dobre doświadczenie interdyscyplinarne z biologii, chemii i analizy danych.

Oddychanie organizmów wodnych lub mikroorganizmów W kontrolowanych, bezpiecznych warunkach można omawiać, że organizmy oddychające mogą wpływać na stężenie CO₂ w środowisku wodnym. Czujnik pozwala rejestrować zmiany w czasie i porównywać różne warunki doświadczenia.

CO₂ w napojach gazowanych S1036 można wykorzystać do pokazania obecności rozpuszczonego CO₂ w napojach gazowanych. Uczniowie mogą obserwować, jak stężenie zmienia się po otwarciu próbki, mieszaniu, ogrzewaniu lub pozostawieniu roztworu na pewien czas.

Wpływ temperatury na rozpuszczalność CO₂ W doświadczeniu można porównać próbki o różnej temperaturze i sprawdzić, jak zmienia się zawartość rozpuszczonego dwutlenku węgla. To dobre ćwiczenie do rozmowy o rozpuszczalności gazów i warunkach środowiskowych.

Zakwaszanie roztworu przez CO₂ Ponieważ CO₂ w wodzie tworzy układ równowagowy prowadzący do powstawania jonów H⁺ i HCO₃⁻, czujnik można wykorzystać do omawiania wpływu dwutlenku węgla na odczyn roztworu. W połączeniu z czujnikiem pH S1002 można wykonać bardzo czytelne doświadczenie z chemii roztworów.

Wymiana CO₂ między wodą a powietrzem Uczniowie mogą obserwować spadek lub wzrost stężenia CO₂ w roztworze w zależności od mieszania, ekspozycji próbki na powietrze i temperatury. To dobry model wymiany gazowej między atmosferą a hydrosferą.

Wpływ mieszania na wynik pomiaru Czujnik pozwala omówić, dlaczego sposób mieszania próbki i stabilizacja elektrody mają znaczenie w pomiarach chemicznych. Uczniowie widzą, że procedura pomiarowa jest równie ważna jak sam czujnik.

Projekt środowiskowy — CO₂ w próbkach wody Uczniowie mogą porównać próbki wody z różnych źródeł, zmierzyć CO₂, pH, temperaturę, przewodność i tlen rozpuszczony, a następnie przygotować tabelę, wykres i wnioski. To bardzo dobra forma pracy projektowej w pracowni przyrodniczej.

Współpraca z SenseDisc Pro

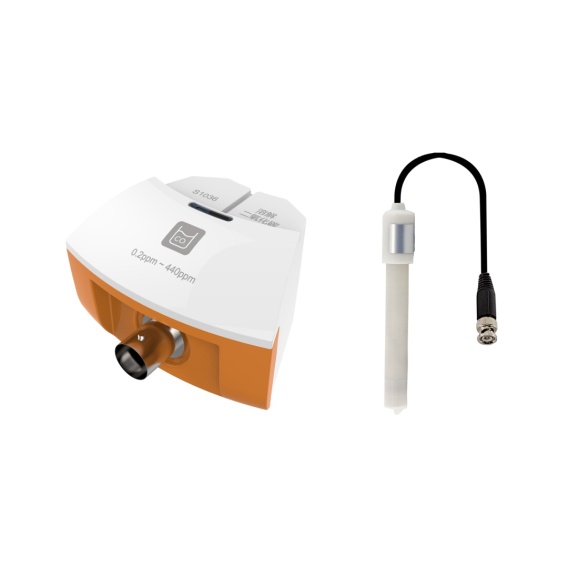

Czujnik S1036 współpracuje ze stacją bazową SenseDisc Pro przez port Lightning. Według danych SWR moduł należy podłączyć do dowolnego portu SenseDisc, następnie połączyć elektrodę z czujnikiem, zanurzyć sondę w roztworze i rozpocząć zbieranie danych po ustabilizowaniu elektrody. Po podłączeniu wynik może być prezentowany jako wartość liczbowa, wykres, tarcza lub tabela. W pomiarach CO₂ rozpuszczonego szczególnie przydatny jest wykres, ponieważ stabilizacja elektrody może wymagać czasu, a stężenie gazu w roztworze może zmieniać się stopniowo. SenseDisc Pro umożliwia także pracę wielokanałową. S1036 można zestawić z czujnikiem pH S1002, temperatury S0009, przewodności S1003, tlenu rozpuszczonego S1005, światła S0019, wilgotności, ciśnienia lub czujnikiem CO₂ gazowego S1007. Dzięki temu można przygotować pełniejsze stanowiska do badania fotosyntezy, jakości wody, wymiany gazowej i procesów biologicznych.

Współpraca z iLab V12.0

S1036 Dissolved Carbon Dioxide Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach rozpuszczonego CO₂ jest to szczególnie ważne, ponieważ uczniowie mogą analizować nie tylko pojedynczy wynik, ale cały przebieg zmiany stężenia w czasie. W iLab V12.0 można obserwować stabilizację elektrody, spadek CO₂ podczas fotosyntezy, wzrost CO₂ w układach oddychania, wpływ temperatury, mieszania i ekspozycji próbki na powietrze. Program pomaga uporządkować pracę: pytanie badawcze, procedura, dane, wykres i wniosek. Dzięki temu S1036 nie jest tylko sondą do odczytu jednej wartości. Staje się narzędziem do nauki pełnej procedury badawczej — od przygotowania próbki, przez pomiar i zapis danych, po interpretację zjawisk chemicznych oraz biologicznych.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S1036 Dissolved Carbon Dioxide Sensor oznacza możliwość prowadzenia nowoczesnych zajęć z chemii roztworów, biologii, ekologii i hydrochemii. Moduł pozwala pokazać procesy, które zwykle są omawiane teoretycznie: rozpuszczanie CO₂, fotosyntezę, oddychanie, zakwaszanie roztworów i wymianę gazową. Dla ucznia to nauka oparta na realnych danych. Dwutlenek węgla rozpuszczony w wodzie przestaje być pojęciem abstrakcyjnym — staje się parametrem, który można mierzyć, zapisać i analizować. Uczeń lepiej rozumie, że procesy biologiczne i chemiczne zachodzą w czasie i wpływają na środowisko wodne. Dla szkoły to moduł, który wzmacnia pracownię chemiczną, biologiczną, środowiskową, geograficzną, hydrochemiczną i STEM. Sprawdza się jako element zestawów SenseDisc Pro BioChem, Environment & Ecology, Geography oraz Advanced, a także jako samodzielne narzędzie do badań CO₂, fotosyntezy, jakości wody i obiegu węgla.

Praktyczne wskazówki użytkowania

Przed rozpoczęciem doświadczenia należy sprawdzić, czy błona gazoprzepuszczalna i elektroda pH są prawidłowo ustawione. SWR zwraca uwagę, że jeśli elementy są zbyt mocno dociśnięte, warstwa cieczy może być zbyt cienka i potencjał będzie niestabilny; jeśli są zbyt oddalone, czas stabilizacji może być zbyt długi. Pomiar należy rozpocząć po ustabilizowaniu elektrody. Producent wskazuje, że czas odpowiedzi zależy od stężenia: dla zakresu 1×10⁻²–1×10⁻⁴ mol/L wynosi mniej niż 4 minuty w 25°C, a dla zakresu 1×10⁻⁴–5×10⁻⁵ mol/L mniej niż 7 minut w 25°C. Po każdym użyciu sondę należy natychmiast przepłukać wodą destylowaną lub dejonizowaną, delikatnie osuszyć bibułą filtracyjną, założyć osłonę i przechowywać w opakowaniu. SWR zaleca płukanie elektrody wodą dejonizowaną po każdym użyciu, aby utrzymywać jej potencjał na odpowiednim poziomie. Pomiar warto prowadzić od roztworów rozcieńczonych do bardziej stężonych. SWR zaleca wykonywanie doświadczenia w małej zlewce bez uszczelniania. Aby ograniczyć ucieczkę CO₂, kwas można dodać po zanurzeniu elektrody w roztworze, wymieszać próbkę i dopiero rozpocząć pomiar. Należy pamiętać o możliwych interferencjach. SWR wskazuje jako główne czynniki zakłócające NO₂, SO₂, kwas octowy i formaldehyd. Przy próbkach o złożonym składzie wynik należy interpretować ostrożnie, najlepiej w połączeniu z pomiarem pH, temperatury i przewodności.
