Moduł Pomiaru Stężenia Amoniaku w Powietrzu, przeznaczony do pomiaru stężenia amoniaku w powietrzu w zakresie 0–50 ppm.

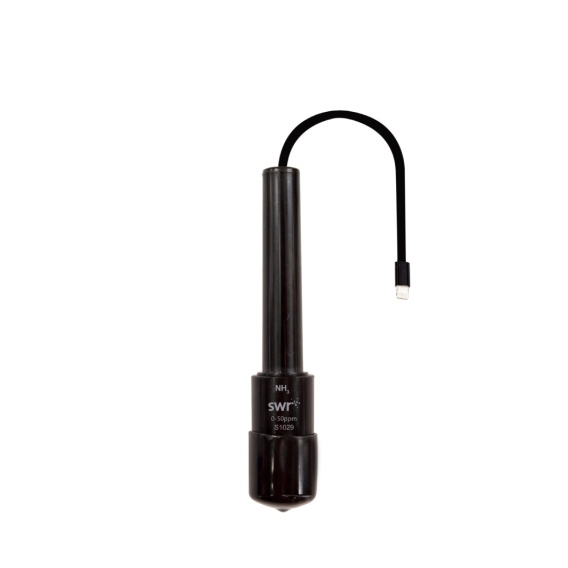

S1029 NH₃ Sensor — cyfrowy pomiar amoniaku w powietrzu

S1029 NH₃ Sensor / Moduł Pomiaru Stężenia Amoniaku w Powietrzu to moduł pomiarowy z serii SenseDisc, przeznaczony do badania stężenia amoniaku w powietrzu i kontrolowanych próbkach gazowych. W Sklep Multimedia polecamy go jako specjalistyczne wyposażenie pracowni chemicznej, biologicznej, środowiskowej, rolniczej i STEM, szczególnie tam, gdzie uczniowie poznają związki azotu, jakość powietrza, emisje gazów, procesy rozkładu materii organicznej oraz działanie sensorów elektrochemicznych. Moduł S1029 pracuje w zakresie 0–50 ppm, z dokładnością ±1% F.S. i rozdzielczością 0,1 ppm. Oficjalna karta SWR opisuje go jako czujnik SenseDisc S1029, przeznaczony do pomiaru stężenia NH₃ metodą elektrochemiczną. Sonda składa się z elektrody i elektrolitu, oddzielonych od środowiska selektywną membraną gazoprzepuszczalną; gaz dyfundujący do sensora wywołuje reakcję redoks na powierzchni elektrody, a powstający prąd odpowiada stężeniu gazu. Największą wartością dydaktyczną S1029 jest możliwość pokazania uczniom, że amoniak — gaz o dużym znaczeniu chemicznym, środowiskowym i rolniczym — można wykrywać oraz mierzyć ilościowo. Dzięki temu temat azotu, nawozów, emisji i jakości powietrza można przedstawić nie tylko opisowo, ale także pomiarowo, z wykorzystaniem realnych danych.

Do czego służy czujnik S1029?

Czujnik S1029 służy do pomiaru stężenia amoniaku NH₃ w powietrzu lub w przygotowanych próbkach gazowych. Wynik podawany jest w jednostce ppm, czyli jako liczba cząsteczek amoniaku przypadających na milion cząsteczek mieszaniny gazowej. Amoniak jest gazem o charakterystycznym, drażniącym zapachu, związanym m.in. z przemianami związków azotu, rozkładem materii organicznej, nawozami, ściekami, hodowlą zwierząt, procesami technologicznymi i emisjami środowiskowymi. W edukacji szkolnej i laboratoryjnej S1029 pozwala omawiać zarówno właściwości chemiczne NH₃, jak i jego znaczenie praktyczne: jako substancji używanej w przemyśle, rolnictwie i ochronie środowiska. W praktyce dydaktycznej moduł można wykorzystać do demonstracji zasady działania sensora amoniaku, monitorowania zmian stężenia NH₃ w kontrolowanej komorze pomiarowej, omawiania emisji związków azotu, badania wpływu wentylacji na stężenie gazu oraz projektów środowiskowych dotyczących jakości powietrza.

Pomiar edukacyjny, a nie system alarmowy

S1029 należy traktować jako moduł edukacyjny i laboratoryjny, przeznaczony do nauki chemii, biologii środowiskowej, technologii sensorów i analizy gazów. Nie powinien być przedstawiany jako certyfikowany system alarmowy, przemysłowy detektor bezpieczeństwa ani urządzenie ochrony życia. W zastosowaniach przemysłowych, rolniczych, instalacyjnych i BHP należy korzystać z certyfikowanych detektorów oraz systemów monitoringu przeznaczonych do stałej kontroli atmosfery. Moduł S1029 bardzo dobrze wspiera edukację o amoniaku i detekcji gazów, ale nie zastępuje profesjonalnych systemów bezpieczeństwa. Takie pozycjonowanie jest szczególnie ważne, ponieważ amoniak jest gazem trującym i drażniącym. Karta Sklep Multimedia również wskazuje, że urządzenie jest przeznaczone do pracy z trującym gazem amoniaku i wymaga stosowania zasad BHP.

Zasada działania czujnika elektrochemicznego

S1029 wykorzystuje elektrochemiczną zasadę detekcji gazu. Gaz dyfunduje przez selektywną membranę gazoprzepuszczalną do wnętrza sensora, gdzie na powierzchni elektrody zachodzi reakcja redoks. W wyniku tej reakcji powstaje prąd, którego wartość odpowiada stężeniu amoniaku w otoczeniu, a układ czujnika przekształca sygnał elektrody na sygnał pomiarowy. Dla uczniów jest to bardzo dobry przykład praktycznego zastosowania elektrochemii. Pomiar gazu nie polega na samym odczuwaniu zapachu ani wizualnej obserwacji, ale na przekształceniu reakcji chemicznej w sygnał elektryczny. Ten sygnał można zapisać, przedstawić na wykresie i analizować w czasie. Karta Sklep Multimedia podkreśla, że sonda wyposażona jest w elektrodę i elektrolit oddzielone specjalistyczną membraną, która zapewnia selektywność pomiaru oraz ogranicza wpływ innych gazów.

Amoniak, cykl azotu i jakość powietrza

Amoniak jest ważnym związkiem azotu. W przyrodzie i gospodarce człowieka wiąże się z nawożeniem, rozkładem materii organicznej, hodowlą zwierząt, oczyszczaniem ścieków i przemianami mikrobiologicznymi. W środowisku może wpływać na jakość powietrza, zapach, komfort pracy, warunki życia zwierząt oraz procesy chemiczne zachodzące w atmosferze i wodzie. W edukacji przyrodniczej S1029 pozwala pokazać, że związki azotu nie występują tylko w roztworach wodnych jako azotany, azotyny czy jony amonowe. Mogą występować również w fazie gazowej, a ich obecność można mierzyć. Dzięki temu czujnik bardzo dobrze uzupełnia moduły S1020 Ammonium Ion Sensor, S1018 Nitrate Ion Sensor, S1015 Nitrite Ion Sensor, S1002 pH, S1003 Conductivity i S1013 ORP. W projektach środowiskowych czujnik można wykorzystać do rozmowy o emisjach amoniaku z rolnictwa, wentylacji pomieszczeń inwentarskich, zapachach, jakości powietrza w laboratorium oraz kontroli gazów powstających podczas procesów biologicznych i technologicznych.

Zastosowanie w chemii, biologii, ekologii, rolnictwie i edukacji STEM

S1029 NH₃ Sensor szczególnie dobrze sprawdza się w chemii przy omawianiu amoniaku, zasad, związków azotu, reakcji kwas-zasada, gazów, elektrochemii i metod detekcji substancji gazowych. Uczniowie mogą zrozumieć, dlaczego amoniak jest gazem aktywnym chemicznie i dlaczego jego obecność w powietrzu wymaga kontroli. W biologii i ekologii moduł wspiera naukę o cyklu azotu, rozkładzie materii organicznej, emisjach związków azotu, wpływie działalności człowieka na środowisko oraz warunkach w układach hodowlanych. Może być używany w projektach dotyczących jakości powietrza, procesów fermentacji, kompostowania, ścieków i rolnictwa. W edukacji STEM S1029 łączy chemię, biologię, technologię sensorów, elektronikę, ochronę środowiska i analizę danych. Uczniowie mogą przygotować stanowisko pomiarowe, rejestrować zmiany stężenia w czasie, porównywać serie pomiarowe i opracowywać raport.

Jakie doświadczenia można wykonać?

Demonstracja działania czujnika amoniaku To podstawowe i najbezpieczniejsze zastosowanie modułu. Nauczyciel może omówić budowę sondy, rolę membrany gazoprzepuszczalnej, elektrolitu i elektrody, a następnie pokazać, jak czujnik reaguje na obecność NH₃ w kontrolowanym układzie.

Pomiar stężenia NH₃ w kontrolowanej komorze W małej, przygotowanej komorze demonstracyjnej można obserwować zmianę wskazań po pojawieniu się amoniaku. Ćwiczenie powinno być prowadzone przez nauczyciela, z minimalnymi ilościami substancji, dobrą wentylacją i bez narażania uczniów na wdychanie gazu.

Zmiana stężenia amoniaku w czasie Dzięki współpracy z iLab V12.0 można obserwować wzrost, stabilizację i spadek stężenia po przewietrzeniu układu. Uczniowie widzą, że pomiar gazu jest procesem dynamicznym i że wykres pokazuje więcej niż pojedynczy odczyt.

Wpływ wentylacji na stężenie NH₃ W kontrolowanej demonstracji można pokazać, jak otwarcie komory, przewietrzenie lub zwiększenie wymiany powietrza obniża wskazanie czujnika. To bardzo dobre ćwiczenie do rozmowy o bezpieczeństwie i higienie pracy.

Amoniak jako zasada w fazie gazowej Na chemii można omówić, dlaczego amoniak ma charakter zasadowy i jak łączy się z tematami pH, jonów amonowych oraz reakcji kwas-zasada. W bardziej rozbudowanej lekcji można zestawić S1029 z czujnikiem pH S1002 i czujnikiem jonów amonowych S1020.

Rozkład związków azotowych i emisja amoniaku W biologii i ekologii można omawiać powstawanie amoniaku podczas rozkładu materii organicznej oraz jego rolę w obiegu azotu. Czujnik pomaga pokazać, że procesy biologiczne mogą prowadzić do emisji mierzalnych gazów.

Rolnictwo i pomieszczenia inwentarskie S1029 może być punktem wyjścia do rozmowy o jakości powietrza w rolnictwie, wentylacji, emisjach z hodowli zwierząt i wpływie amoniaku na ludzi, zwierzęta oraz środowisko. Karta Sklep Multimedia wymienia m.in. fermy, oczyszczalnie ścieków i zakłady produkcji żywności jako obszary zastosowań monitoringu NH₃.

Porównanie czujników gazowych Na zajęciach można zestawić S1029 z modułami CO₂, CO, SO₂, Cl₂, H₂, NO₂, H₂S lub O₃. Uczniowie zobaczą, że różne gazy wymagają różnych technologii pomiaru i mają różne znaczenie chemiczne oraz środowiskowe.

Projekt środowiskowy — amoniak w powietrzu Uczniowie mogą przygotować projekt dotyczący źródeł amoniaku, metod ograniczania emisji, wentylacji i jakości powietrza. Czujnik stanowi element praktyczny, który uzupełnia część teoretyczną i pozwala pracować na danych.

Projekt STEM — sensor gazu jako system pomiarowy Uczniowie mogą opracować schemat stanowiska: czujnik, komora, rejestrator, procedura bezpieczeństwa, zapis danych, wykres i wniosek. To bardzo dobre ćwiczenie z myślenia projektowego i odpowiedzialnego prowadzenia eksperymentów.

Współpraca z SenseDisc Pro

Czujnik S1029 współpracuje z systemem SenseDisc Pro. Karta SWR klasyfikuje go jako moduł SenseDisc, a karta Sklep Multimedia wskazuje kompatybilność z SenseDisc oraz bezpośrednie podłączenie i wizualizację danych. Po podłączeniu wynik może być prezentowany jako wartość liczbowa, wykres, tarcza lub tabela. Przy pomiarach gazowych szczególnie przydatny jest wykres, ponieważ stężenie amoniaku może rosnąć po pojawieniu się źródła gazu, stabilizować się, a następnie spadać po przewietrzeniu układu. SenseDisc Pro umożliwia także pracę wielokanałową. S1029 można zestawić z czujnikiem temperatury, wilgotności, ciśnienia, CO₂, pH, jonów amonowych lub innymi modułami, aby omawiać szerszy kontekst emisji, wentylacji i procesów środowiskowych.

Współpraca z iLab V12.0

S1029 NH₃ Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach amoniaku jest to szczególnie ważne, ponieważ uczniowie mogą obserwować nie tylko sam wynik, ale przebieg zmiany stężenia w czasie. W iLab V12.0 można analizować moment pojawienia się gazu, wzrost wskazań, stabilizację, spadek po przewietrzeniu oraz różnice między seriami pomiarowymi. Program pomaga uporządkować pracę: pytanie badawcze, procedura, bezpieczeństwo, dane, wykres i wniosek. Dzięki temu S1029 nie jest tylko detektorem amoniaku. Staje się narzędziem do nauki chemii związków azotu, elektrochemii, bezpieczeństwa, ekologii i analizy danych pomiarowych.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S1029 NH₃ Sensor oznacza możliwość prowadzenia nowoczesnych zajęć o amoniaku, gazach, związkach azotu, jakości powietrza i sensorach elektrochemicznych. Moduł pozwala pokazać zjawiska, które są niewidoczne gołym okiem, ale mają duże znaczenie praktyczne. Dla ucznia to nauka oparta na realnym pomiarze. Amoniak przestaje być tylko wzorem chemicznym i zapachem kojarzonym z laboratorium — staje się parametrem, który można wykryć, zapisać i przedstawić na wykresie. Uczeń lepiej rozumie, dlaczego pomiary gazów są potrzebne, jak działają sensory i dlaczego praca z gazami wymaga odpowiedzialności. Dla szkoły to moduł, który wzmacnia pracownię chemiczną, biologiczną, środowiskową, rolniczą i STEM. Sprawdza się jako element zestawów SenseDisc Pro Environment & Ecology, BioChem, Geography oraz Advanced, a także jako samodzielne narzędzie do demonstracji pomiaru amoniaku i edukacji o jakości powietrza.

Praktyczne wskazówki użytkowania

Czujnik S1029 należy stosować wyłącznie w kontrolowanych warunkach edukacyjnych, zgodnie z instrukcją stanowiska i zasadami BHP. Amoniak jest gazem trującym i drażniącym, dlatego nie wolno prowadzić doświadczeń w sposób narażający uczniów na jego wdychanie. Pomiary powinny odbywać się w małych, przygotowanych układach demonstracyjnych, pod pełnym nadzorem nauczyciela. Doświadczenia należy prowadzić w dobrze wentylowanym pomieszczeniu, z minimalnymi ilościami substancji i bez bezpośredniej ekspozycji użytkowników na gaz. Celem zajęć powinno być zrozumienie zasady pomiaru i właściwości amoniaku, a nie wytwarzanie dużych stężeń NH₃. Karta Sklep Multimedia wskazuje, że elektroda ma delikatną błonę i wymaga ostrożności podczas montażu; błona membranowa jest elementem eksploatacyjnym i przy długotrwałym użytkowaniu może wymagać wymiany. Nie należy przekraczać zakresu pomiarowego 0–50 ppm. W przypadku uzyskania wysokich wskazań należy przerwać doświadczenie, przewietrzyć stanowisko i sprawdzić warunki pomiaru. Czujnik należy chronić przed cieczami, pyłem, aerozolami, uszkodzeniami mechanicznymi i agresywnymi chemikaliami.
