Moduł Pomiarowy Wilgotności Względnej, przeznaczony do cyfrowego pomiaru wilgotności względnej powietrza w zakresie 0–100% RH.

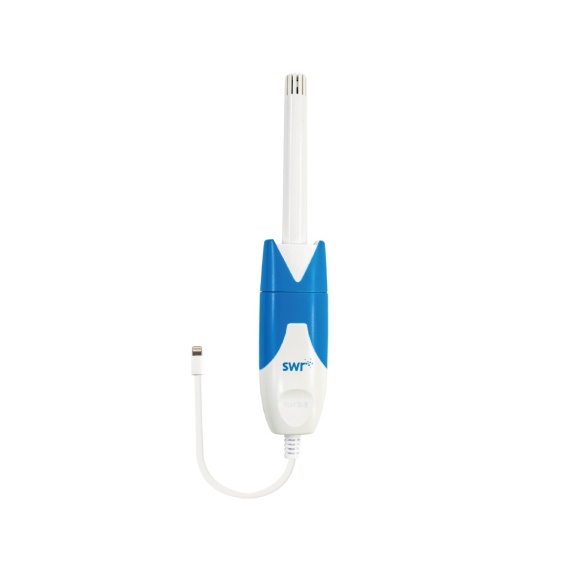

S1008 Relative Humidity Sensor — cyfrowy pomiar wilgotności względnej powietrza

S1008 Relative Humidity Sensor / Moduł Pomiarowy Wilgotności Względnej to moduł pomiarowy z serii SenseDisc, przeznaczony do badania wilgotności powietrza w pracowni, terenie, szklarni, terrarium, komorze pomiarowej lub innym środowisku edukacyjnym. W Sklep Multimedia polecamy go jako bardzo praktyczne wyposażenie pracowni biologicznej, geograficznej, ekologicznej, meteorologicznej i STEM, ponieważ wilgotność jest jednym z kluczowych parametrów opisujących warunki życia organizmów oraz mikroklimat pomieszczeń. Moduł pracuje w zakresie 0–100% wilgotności względnej, z dokładnością ±4% i rozdzielczością 0,1%. W karcie produktowej wskazano, że S1008 wykorzystuje technologię pojemnościową z folią polimerową jako materiałem dielektrycznym, a zmiany przenikalności dielektrycznej są proporcjonalne do wilgotności. Moduł współpracuje z systemem SenseDisc przez uniwersalne wejście S3000. Największą wartością dydaktyczną S1008 jest to, że pozwala uczniom mierzyć wilgotność nie jako odczucie „suchego” albo „wilgotnego” powietrza, ale jako konkretną wartość liczbową. Dzięki temu można porównywać warunki w różnych miejscach, obserwować zmiany wilgotności w czasie i analizować wpływ temperatury, wentylacji, parowania, roślin oraz materiałów higroskopijnych.

Do czego służy czujnik S1008?

Czujnik S1008 służy do pomiaru wilgotności względnej powietrza, czyli stosunku aktualnej ilości pary wodnej w powietrzu do maksymalnej ilości pary wodnej, jaką powietrze może zawierać w danej temperaturze. Wynik wyrażany jest w procentach %RH.

Pomiar odbywa się z wykorzystaniem elementu pojemnościowego. Wraz ze zmianą ilości pary wodnej w powietrzu zmieniają się właściwości materiału dielektrycznego czujnika, a układ elektroniczny przelicza tę zmianę na wartość wilgotności względnej. Taka zasada działania bardzo dobrze nadaje się do omówienia na lekcjach, ponieważ pokazuje, że czujniki środowiskowe działają dzięki mierzalnym zmianom właściwości materiałów. W praktyce szkolnej S1008 można wykorzystać do badania mikroklimatu klasy, porównania wilgotności przy oknie i przy grzejniku, obserwacji zmian po wietrzeniu sali, pomiarów w szklarni, terrarium, ogrodzie szkolnym, pojemniku z rośliną, układzie z wilgotną glebą lub w doświadczeniach z parowaniem wody.

Wilgotność względna a temperatura

Wilgotność względna jest ściśle związana z temperaturą. Ta sama ilość pary wodnej może dawać inną wilgotność względną w powietrzu chłodniejszym i cieplejszym. Dlatego pomiar wilgotności bardzo dobrze łączy się z pomiarem temperatury. W praktyce dydaktycznej warto zestawiać S1008 z czujnikiem temperatury S0009, czujnikiem temperatury powierzchniowej S0012 albo wbudowanym barometrem SenseDisc Pro. Uczniowie mogą wtedy obserwować, jak zmienia się mikroklimat pomieszczenia, jak działa wentylacja, dlaczego przy ochłodzeniu może pojawiać się kondensacja oraz dlaczego wilgotność ma znaczenie dla komfortu człowieka, roślin i przechowywania materiałów.

Zastosowanie w biologii, geografii, ekologii, meteorologii i edukacji STEM

S1008 Relative Humidity Sensor szczególnie dobrze sprawdza się w biologii przy omawianiu transpiracji roślin, warunków wzrostu, mikroklimatu, kiełkowania, gospodarki wodnej organizmów oraz wpływu wilgotności na procesy życiowe. Uczniowie mogą badać, jak roślina zmienia wilgotność powietrza w zamkniętym pojemniku albo jak różne warunki wpływają na parowanie wody. W geografii i meteorologii moduł wspiera naukę o składnikach pogody, wilgotności powietrza, zachmurzeniu, opadach, parowaniu, kondensacji i mikroklimacie. W edukacji ekologicznej pozwala badać warunki w różnych siedliskach, np. w cieniu, na słońcu, wśród roślin, w szklarni albo w pobliżu zbiornika wodnego. W edukacji STEM czujnik można wykorzystać do projektów związanych z monitoringiem środowiska, kontrolą warunków w terrarium, szklarni lub komorze badawczej, automatyzacją wentylacji i oceną wpływu wilgotności na materiały.

Jakie doświadczenia można wykonać?

Pomiar wilgotności w różnych miejscach szkoły Uczniowie mogą porównać wilgotność w sali lekcyjnej, na korytarzu, przy oknie, przy grzejniku, w bibliotece, w pracowni biologicznej i na zewnątrz budynku. Wyniki można zestawić z temperaturą i omówić różnice mikroklimatyczne.

Wpływ wietrzenia na wilgotność powietrza Czujnik pozwala obserwować, jak zmienia się wilgotność względna po otwarciu okna, po przewietrzeniu sali albo po zamknięciu pomieszczenia. To bardzo praktyczne doświadczenie z zakresu higieny pomieszczeń i komfortu pracy.

Transpiracja roślin S1008 można wykorzystać do badania zmian wilgotności w pojemniku z rośliną. Uczniowie obserwują, że rośliny oddają parę wodną do otoczenia, a wilgotność powietrza w zamkniętym układzie może wzrastać. Karta produktowa wskazuje transpirację roślin jako jedno z zastosowań modułu.

Parowanie wody Uczniowie mogą porównać, jak zmienia się wilgotność w pojemniku z wodą, wilgotną glebą, suchą glebą albo materiałem chłonnym. Doświadczenie dobrze pokazuje związek między parowaniem, temperaturą i wilgotnością.

Higroskopijność materiałów Czujnik pozwala badać, jak różne materiały pochłaniają lub oddają wilgoć. Można porównać sól, papier, tkaninę, drewno, glebę, żel krzemionkowy lub inne bezpieczne materiały edukacyjne. Karta produktowa wskazuje higroskopijność jako jedno z zastosowań S1008.

Mikroklimat w terrarium lub szklarni Moduł świetnie sprawdza się w monitoringu warunków w małych układach hodowlanych i botanicznych. Można porównać wilgotność rano i po południu, po podlewaniu, po wietrzeniu albo przy różnym oświetleniu.

Wilgotność a temperatura W połączeniu z czujnikiem temperatury uczniowie mogą obserwować, jak zmienia się wilgotność względna przy ogrzewaniu lub chłodzeniu powietrza. To bardzo dobre ćwiczenie do geografii, meteorologii i fizyki środowiska.

Kondensacja pary wodnej W odpowiednio przygotowanym doświadczeniu można omówić, dlaczego para wodna skrapla się na chłodnych powierzchniach. Pomiar wilgotności pomaga powiązać obserwację kropli wody z warunkami powietrza.

Wpływ roślinności na mikroklimat Uczniowie mogą porównać wilgotność w pobliżu roślin i w miejscu bez roślin. To proste doświadczenie pokazuje, że rośliny wpływają na warunki środowiskowe, nawet w małej skali.

Monitoring środowiska jako projekt badawczy W połączeniu z czujnikiem temperatury, światła, CO₂ i ciśnienia można przygotować dłuższy projekt obserwacji mikroklimatu sali, szklarni, ogrodu szkolnego lub terrarium.

Współpraca z SenseDisc Pro

Czujnik S1008 współpracuje ze stacją bazową SenseDisc Pro przez S3000 Universal Input. Po podłączeniu modułu wynik może być prezentowany na ekranie stacji jako wartość liczbowa, wykres, tarcza lub tabela. Dzięki temu pomiar wilgotności można wykonać szybko, bez rozbudowanego stanowiska komputerowego. W doświadczeniach środowiskowych szczególnie przydatny jest wykres, ponieważ wilgotność często zmienia się stopniowo. Uczniowie mogą obserwować, czy wilgotność rośnie, spada, stabilizuje się albo reaguje na zmianę warunków: wietrzenie, ogrzewanie, obecność roślin, parowanie lub przykrycie pojemnika.

SenseDisc Pro umożliwia również pracę wielokanałową. S1008 można łączyć z czujnikiem temperatury, światła, CO₂, ciśnienia, pH, przewodności lub innymi modułami. Dzięki temu można tworzyć pełne stanowiska do badań mikroklimatu, jakości powietrza i warunków środowiskowych.

Współpraca z iLab V12.0

S1008 Relative Humidity Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach wilgotności jest to szczególnie wartościowe, ponieważ wiele procesów środowiskowych najlepiej obserwować w czasie. W iLab V12.0 uczniowie mogą analizować zmianę wilgotności podczas parowania, transpiracji roślin, wietrzenia sali, ogrzewania powietrza lub pracy układu z wilgotną glebą. Program pomaga uporządkować wyniki i przygotować raport z doświadczenia. Dzięki temu czujnik S1008 nie jest tylko cyfrowym higrometrem. Staje się narzędziem do pełnej pracy badawczej: postawienia pytania, przygotowania doświadczenia, zebrania danych, opracowania wykresu i sformułowania wniosku.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S1008 Relative Humidity Sensor oznacza wygodne narzędzie do prowadzenia doświadczeń z mikroklimatu, meteorologii, biologii roślin, ekologii i warunków środowiskowych. Moduł jest prosty w użyciu, a jednocześnie pozwala realizować bardzo ciekawe doświadczenia interdyscyplinarne. Dla ucznia to nauka oparta na realnym pomiarze. Wilgotność powietrza przestaje być tylko odczuciem — można ją zmierzyć, porównać i zobaczyć na wykresie. Uczeń lepiej rozumie, dlaczego rośliny oddają wodę, jak działa parowanie, dlaczego w pomieszczeniach powstaje suche powietrze i jak warunki środowiskowe wpływają na komfort oraz organizmy. Dla szkoły to moduł, który wzmacnia pracownię biologiczną, geograficzną, środowiskową, meteorologiczną i STEM. Sprawdza się jako element zestawów SenseDisc Pro BioChem, Environment & Ecology, Geography, Physiology oraz Advanced, a także jako samodzielne narzędzie do monitoringu mikroklimatu.

Praktyczne wskazówki użytkowania

Podczas pomiaru czujnik należy umieścić w miejscu reprezentatywnym dla badanego środowiska, z dala od bezpośrednich źródeł wilgoci, ciepła, pary wodnej lub silnego nawiewu, chyba że właśnie te czynniki są przedmiotem doświadczenia. W pomiarach porównawczych należy zachować podobną wysokość ustawienia, podobny czas stabilizacji i podobne warunki otoczenia. W środowiskach zanieczyszczonych lub zapylonych można zastosować osłonę z przepuszczalnego materiału, np. nylonowej tkaniny. Karta produktowa wskazuje możliwość stosowania osłony nylonowej w zanieczyszczonym środowisku oraz ochronę przed kondensacją w warunkach wysokiej wilgotności. Należy unikać kondensacji pary wodnej bezpośrednio na czujniku. Skroplona woda może zaburzyć wynik pomiaru i pogorszyć pracę elementu pomiarowego. Jeżeli czujnik był przeniesiony z chłodnego miejsca do ciepłego i wilgotnego środowiska, warto odczekać, aż jego temperatura wyrówna się z otoczeniem. Przy doświadczeniach z roślinami, parowaniem lub wilgotną glebą warto prowadzić pomiar przez dłuższy czas i analizować wykres. Zmiany wilgotności mogą być stopniowe, dlatego pojedynczy odczyt nie zawsze pokazuje pełny przebieg procesu.
