Moduł Pomiarowy Tętna, przeznaczony do badania częstości akcji serca, pracuje w zakresie 0–200 bpm,

S1024 Heart Rate Sensor — cyfrowy pomiar tętna w edukacji biologicznej i fizjologicznej

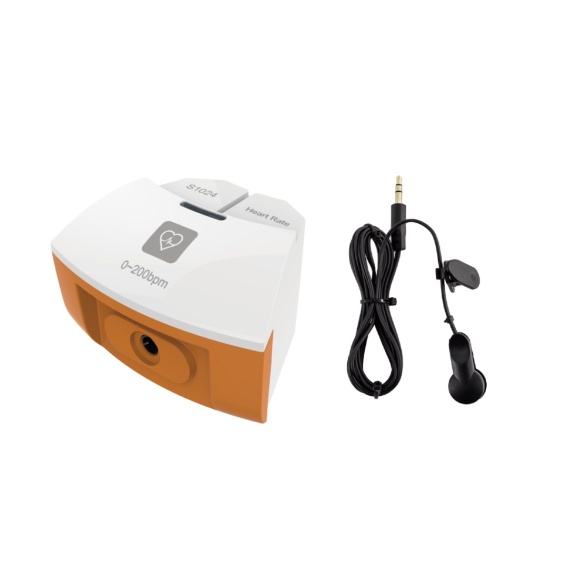

S1024 Heart Rate Sensor / Moduł Pomiarowy Tętna to moduł pomiarowy z serii SenseDisc, przeznaczony do badania częstości akcji serca. W Sklep Multimedia polecamy go jako praktyczne wyposażenie pracowni biologicznej, fizjologicznej, przyrodniczej, edukacji zdrowotnej i STEM, ponieważ pozwala pokazać uczniom, że praca układu krążenia może być obserwowana nie tylko opisowo, ale również cyfrowo — jako wynik liczbowy i przebieg zmienny w czasie. Moduł S1024 pracuje w zakresie 0–200 bpm, z dokładnością ±2 bpm i rozdzielczością 1 bpm. Według dokumentacji SWR czujnik wykorzystuje transmisyjny klips uszny, który zakłada się na płatek ucha osoby badanej. Producent zaleca rozpoczęcie odczytu po około 15 sekundach od założenia klipsa, gdy wskazanie staje się stabilniejsze. Największą wartością dydaktyczną S1024 jest możliwość pokazania, że tętno jest parametrem dynamicznym. Uczniowie mogą porównać wynik w spoczynku, po krótkiej aktywności, podczas odpoczynku, po zmianie pozycji ciała albo przy spokojnym i pogłębionym oddychaniu. Dzięki temu łatwiej zrozumieć związek między układem krążenia, aktywnością organizmu i regulacją fizjologiczną.

Do czego służy czujnik S1024?

Czujnik S1024 służy do pomiaru tętna, czyli częstości akcji serca wyrażonej w bpm — uderzeniach na minutę. Pomiar wykonywany jest nieinwazyjnie, przy użyciu klipsa zakładanego na płatek ucha. W praktyce dydaktycznej moduł pozwala badać tętno spoczynkowe, obserwować reakcję organizmu na łagodny wysiłek, analizować czas powrotu tętna do wartości spoczynkowej oraz porównywać wyniki w różnych warunkach. Jest to bardzo przydatne podczas zajęć o układzie krążenia, homeostazie, wydolności organizmu, wpływie ruchu na zdrowie oraz interpretacji danych biologicznych. Czujnik dobrze uzupełnia inne moduły fizjologiczne SenseDisc, takie jak S1011 EKG Sensor, S1012 Respiration Sensor, S0038 Blood Pressure Sensor i S0012 Surface Temperature Sensor. Dzięki temu można przygotować szersze doświadczenia dotyczące reakcji organizmu na wysiłek, odpoczynek i zmianę warunków pomiaru.

Pomiar edukacyjny, a nie diagnostyka medyczna

S1024 należy traktować jako moduł edukacyjny i badawczy, przeznaczony do nauki fizjologii człowieka, obserwacji tętna i pracy z danymi pomiarowymi. Nie jest to wyrób medyczny do diagnozowania chorób, wykrywania zaburzeń rytmu serca, oceny stanu zdrowia ani monitorowania pacjentów. W opisie sklepowym warto jasno komunikować, że czujnik służy do celów dydaktycznych: obserwacji zmian tętna, porównywania wyników, omawiania zasad prawidłowego pomiaru oraz analizy danych w warunkach szkolnych lub laboratoryjnych. Takie pozycjonowanie jest bezpieczne i właściwe — moduł wspiera naukę biologii i fizjologii, ale nie zastępuje profesjonalnej aparatury medycznej. Podczas ćwiczeń należy wybierać spokojne, bezpieczne procedury. Wysiłek powinien być lekki, krótki i dostosowany do możliwości uczniów, a osoba badana powinna czuć się komfortowo. W przypadku złego samopoczucia ćwiczenie należy natychmiast przerwać.

Jak działa pomiar optyczny z klipsem usznym?

S1024 wykorzystuje transmisyjny pomiar optyczny. Klips zakładany na płatek ucha rejestruje zmiany przepuszczalności światła przez tkankę, które są związane z pulsacyjnym przepływem krwi. Układ czujnika przetwarza te zmiany na wynik tętna wyrażony w uderzeniach na minutę. Dla uczniów jest to bardzo dobry przykład zastosowania fizyki i biologii w jednym urządzeniu. Z jednej strony omawiamy pracę serca, puls i krążenie krwi, a z drugiej — zjawisko optycznego wykrywania zmian przepływu. Dzięki temu czujnik łączy biologię człowieka, technologię sensorów, elektronikę i cyfrową analizę danych. Warto zwrócić uwagę, że pomiar optyczny jest wrażliwy na ruch. Dokumentacja SWR zaleca, aby osoba badana pozostawała możliwie nieruchoma, ponieważ ruch może zaburzać wynik, chyba że celem ćwiczenia jest właśnie obserwacja zmian tętna po aktywności.

Zastosowanie w biologii, fizjologii, edukacji zdrowotnej i STEM

S1024 Heart Rate Sensor szczególnie dobrze sprawdza się w biologii człowieka przy omawianiu układu krążenia, pracy serca, tętna, reakcji organizmu na wysiłek, odpoczynku i regulacji fizjologicznej. Uczniowie mogą zobaczyć, że tętno zmienia się w czasie i zależy od aktywności organizmu. W edukacji zdrowotnej moduł pomaga prowadzić rozmowę o aktywności fizycznej, odpoczynku, oddychaniu, regeneracji i obserwacji własnego organizmu. Czujnik może wspierać bezpieczne, krótkie ćwiczenia pokazowe, w których uczniowie porównują tętno przed i po łagodnym wysiłku. W edukacji STEM S1024 łączy biologię, elektronikę, optykę i analizę danych. Uczniowie mogą zaplanować doświadczenie, zebrać dane, porównać wyniki, przygotować wykres i sformułować wniosek. To świetny przykład pracy badawczej opartej na danych biologicznych.

Jakie doświadczenia można wykonać?

Pomiar tętna spoczynkowego To podstawowe doświadczenie z wykorzystaniem S1024. Uczeń zakłada klips uszny, pozostaje w spoczynku, a po około 15 sekundach stabilizacji odczytywany jest wynik. Ćwiczenie uczy prawidłowej procedury pomiarowej i spokojnej obserwacji danych.

Wpływ krótkiego wysiłku na tętno Po lekkiej aktywności, np. marszu w miejscu lub kilku spokojnych przysiadach, można porównać tętno z wynikiem spoczynkowym. Celem jest obserwacja naturalnej reakcji organizmu, a nie ocena wydolności medycznej.

Powrót tętna do wartości spoczynkowej Uczniowie mogą obserwować, jak tętno zmienia się po zakończeniu aktywności i jak stopniowo wraca do niższej wartości. Wykres pomaga zrozumieć, że regeneracja jest procesem rozłożonym w czasie.

Wpływ oddechu na tętno W połączeniu z czujnikiem oddechu S1012 można porównać spokojne oddychanie, pogłębiony oddech i krótką relaksację. To dobre ćwiczenie do omawiania zależności między układem krążenia i układem oddechowym.

Porównanie tętna w różnych pozycjach ciała Można porównać pomiar w pozycji siedzącej i stojącej, pamiętając o krótkim czasie stabilizacji. Uczniowie uczą się, że warunki pomiaru mają znaczenie i powinny być kontrolowane.

Wpływ ruchu na jakość pomiaru Czujnik dobrze pokazuje, że pomiar biologiczny może być zakłócany przez ruch. Uczniowie mogą porównać stabilny odczyt w bezruchu z odczytem podczas poruszania głową lub mówienia, a następnie omówić pojęcie artefaktu pomiarowego.

Porównanie tętna i EKG W bardziej rozbudowanych zajęciach S1024 można zestawić z czujnikiem EKG S1011. Uczniowie mogą porównać prosty wynik tętna w bpm z sygnałem elektrycznym pracy serca, pamiętając, że oba moduły mają charakter edukacyjny.

Tętno, ciśnienie i oddech jako parametry fizjologiczne W połączeniu z czujnikiem ciśnienia krwi S0038 i czujnikiem oddechu S1012 można przygotować zajęcia o tym, że organizm reaguje na aktywność wieloma parametrami jednocześnie.

Analiza danych biologicznych w czasie Dzięki iLab V12.0 uczniowie mogą zapisać serię pomiarową, przygotować wykres i porównać kolejne etapy: spoczynek, aktywność, odpoczynek. To bardzo dobre ćwiczenie z pracy z danymi biologicznymi.

Projekt edukacyjny — jak zmienia się tętno? Uczniowie mogą zaplanować prosty projekt: określić pytanie badawcze, ustalić procedurę, zebrać dane, porównać wyniki i przygotować wniosek. Przykładowe pytanie: „Jak zmienia się tętno po krótkim wysiłku i po dwóch minutach odpoczynku?”.

Współpraca z SenseDisc Pro

Czujnik S1024 współpracuje ze stacją bazową SenseDisc Pro. Po podłączeniu modułu wynik może być prezentowany bezpośrednio na ekranie stacji jako wartość liczbowa, wykres, tarcza lub tabela. Dzięki temu pomiar można przeprowadzić szybko, czytelnie i bez rozbudowanego stanowiska komputerowego. W doświadczeniach fizjologicznych szczególnie przydatna jest rejestracja zmian w czasie. Tętno nie jest stałą wartością — może rosnąć, spadać i stabilizować się w zależności od aktywności, oddechu, odpoczynku i warunków pomiaru. SenseDisc Pro pozwala pokazać ten przebieg w sposób zrozumiały dla uczniów. Moduł S1024 można łączyć z innymi czujnikami, zwłaszcza z czujnikiem oddechu, EKG, ciśnienia krwi i temperatury. Dzięki temu można tworzyć pełniejsze stanowiska do nauki fizjologii człowieka i analizy reakcji organizmu.

Współpraca z iLab V12.0

S1024 Heart Rate Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach tętna jest to szczególnie wartościowe, ponieważ uczniowie mogą analizować nie tylko pojedynczy wynik, ale cały przebieg pomiaru. W iLab V12.0 można porównywać tętno spoczynkowe i powysiłkowe, obserwować stabilizację odczytu, analizować czas powrotu do niższej wartości oraz zestawiać dane z innymi czujnikami fizjologicznymi. Program pomaga uporządkować pracę: pytanie badawcze, procedura, dane, wykres i wniosek. Dzięki temu S1024 nie jest tylko prostym miernikiem pulsu. Staje się narzędziem do nauki pełnej procedury badawczej, w której uczniowie obserwują organizm, zapisują dane i interpretują wyniki.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S1024 Heart Rate Sensor oznacza możliwość prowadzenia nowoczesnych zajęć z biologii człowieka, fizjologii, edukacji zdrowotnej i STEM. Moduł pozwala pokazać zależność między aktywnością, odpoczynkiem, oddechem i pracą serca w sposób prosty, bezpieczny i zrozumiały. Dla ucznia to bardzo angażujące doświadczenie. Tętno, które zwykle jest tylko omawiane teoretycznie, staje się realną wartością, którą można zmierzyć, zapisać i porównać. Uczeń lepiej rozumie, że organizm reaguje na wysiłek i odpoczynek, a pomiary biologiczne wymagają spokojnej, powtarzalnej procedury. Dla szkoły to moduł, który wzmacnia pracownię biologiczną, fizjologiczną, przyrodniczą, medyczną i STEM. Sprawdza się jako element zestawów SenseDisc Pro Physiology, BioChem oraz Advanced, a także jako samodzielne narzędzie do nauki o układzie krążenia i pracy z danymi biologicznymi.

Praktyczne wskazówki użytkowania

Przed rozpoczęciem pomiaru należy podłączyć czujnik do systemu SenseDisc Pro, połączyć sondę z modułem i założyć klips uszny na płatek ucha osoby badanej. Według SWR właściwy odczyt najlepiej rozpocząć po około 15 sekundach, gdy wskazanie staje się bardziej wiarygodne. Osoba badana powinna siedzieć lub stać spokojnie i możliwie nie poruszać głową. Ruch, mówienie, dotykanie klipsa lub niewłaściwe założenie sondy mogą powodować zakłócenia. W doświadczeniach porównawczych warto utrzymywać te same warunki: podobną pozycję ciała, podobny czas oczekiwania i taki sam sposób założenia klipsa. Klips uszny jest elementem wielokrotnego użytku, dlatego należy zadbać o higienę. Karta produktowa wskazuje możliwość dezynfekcji klipsów alkoholem, co warto uwzględnić w procedurze pracowni przy pracy z grupą uczniów. Ćwiczenia z wysiłkiem powinny być krótkie, bezpieczne i dobrowolne. Uczniowie z problemami zdrowotnymi, złym samopoczuciem lub przeciwwskazaniami nie powinni brać udziału w aktywnej części doświadczenia. Produkt należy stosować wyłącznie do celów edukacyjnych, bez interpretacji diagnostycznej.
