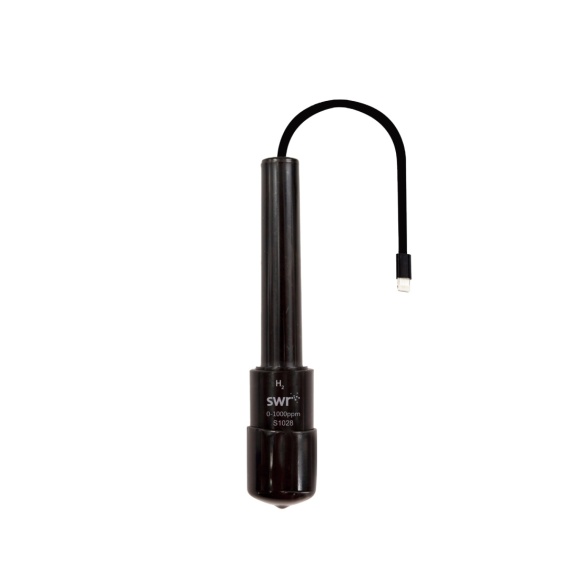

Moduł Pomiarowy Stężenia Wodoru H₂, przeznaczony do cyfrowego pomiaru stężenia wodoru w zakresie 0–1000 ppm.

S1028 H₂ Sensor — cyfrowy pomiar wodoru w edukacji chemicznej, technicznej i STEM

S1028 H₂ Sensor / Moduł Pomiarowy Stężenia Wodoru H₂ to moduł pomiarowy z serii SenseDisc, przeznaczony do badania stężenia wodoru w kontrolowanych próbkach powietrza lub przygotowanych układach gazowych. W Sklep Multimedia polecamy go jako specjalistyczne wyposażenie pracowni chemicznej, technicznej, środowiskowej i STEM, szczególnie tam, gdzie uczniowie poznają właściwości wodoru, reakcje wydzielania gazów, elektrolizę, ogniwa paliwowe, gazy palne oraz podstawy detekcji gazów. Moduł S1028 pracuje w zakresie 0–1000 ppm, z dokładnością ±1% F.S. i rozdzielczością 1 ppm. Oficjalna karta SWR opisuje go jako czujnik wodoru działający w technologii elektrolitycznej o stałym potencjale. W czujniku H₂ i O₂ uczestniczą w reakcji redoks, generując ładunek i prąd, którego wartość jest proporcjonalna do stężenia wodoru. Największą wartością dydaktyczną S1028 jest możliwość pokazania uczniom, że wodór — gaz bezbarwny, bardzo lekki i palny — może być wykrywany oraz mierzony ilościowo. Dzięki temu temat wodoru nie pozostaje wyłącznie na poziomie wzoru chemicznego i opisu właściwości, ale staje się realnym doświadczeniem pomiarowym.

Do czego służy czujnik S1028?

Czujnik S1028 służy do pomiaru stężenia wodoru H₂ w powietrzu lub przygotowanych próbkach gazowych. Wynik podawany jest w jednostce ppm, czyli jako liczba cząsteczek wodoru przypadających na milion cząsteczek mieszaniny gazowej. Wodór jest gazem o dużym znaczeniu edukacyjnym i technologicznym. Występuje w doświadczeniach związanych z reakcjami metali z kwasami, elektrolizą wody, generatorami gazów, ogniwami paliwowymi i energetyką przyszłości. Jednocześnie jest gazem palnym, dlatego każde doświadczenie z jego udziałem wymaga rozsądnej procedury, małych ilości i odpowiedniego nadzoru. W praktyce dydaktycznej moduł S1028 można wykorzystać do demonstracji zasady działania sensora wodoru, monitorowania zmian stężenia H₂ w kontrolowanej komorze pomiarowej, omawiania gazów palnych, porównania wodoru z innymi gazami oraz projektów STEM dotyczących energii, bezpieczeństwa i detekcji gazów.

Pomiar edukacyjny, a nie system alarmowy

S1028 należy traktować jako moduł edukacyjny i laboratoryjny, przeznaczony do nauki chemii, technologii sensorów, analizy gazów i zasad bezpieczeństwa. Nie powinien być przedstawiany jako certyfikowany przemysłowy detektor wodoru, system alarmowy ani urządzenie ochrony życia. W zastosowaniach domowych, przemysłowych, instalacyjnych i BHP należy korzystać z certyfikowanych detektorów oraz systemów przeznaczonych do stałego monitoringu atmosfery. Moduł S1028 świetnie wspiera edukację o właściwościach wodoru i zasadach detekcji gazów, ale nie zastępuje profesjonalnego systemu bezpieczeństwa. Takie pozycjonowanie jest bezpieczne i właściwe: czujnik pozwala uczyć o wodorze, jego palności, znaczeniu wentylacji i pracy z gazami, ale nie zachęca do niekontrolowanego wytwarzania ani gromadzenia wodoru.

Zasada działania czujnika elektrochemicznego

S1028 wykorzystuje elektrolityczny sensor o stałym potencjale. Według SWR wodór i tlen uczestniczą w reakcji redoks, w wyniku której powstaje ładunek i prąd. Amplituda prądu jest bezpośrednio proporcjonalna do stężenia wodoru, dlatego czujnik może wyznaczać, czy koncentracja H₂ jest niska, czy wysoka. Dla uczniów jest to bardzo dobry przykład praktycznego zastosowania elektrochemii. Pomiar gazu nie opiera się na zapachu, barwie ani płomieniu, ale na reakcji chemicznej przekształconej w sygnał elektryczny. Ten sygnał można zapisać, przedstawić na wykresie i zinterpretować. W opisie Sklep Multimedia wskazano także, że czujnik wymaga wstępnego podgrzania elektrody do temperatury roboczej. W praktyce oznacza to, że właściwy pomiar należy rozpocząć dopiero po przygotowaniu sensora i ustabilizowaniu wskazania.

Wodór — gaz lekki, palny i ważny technologicznie

Wodór jest najlżejszym gazem, łatwo dyfunduje i może szybko gromadzić się w górnych częściach zamkniętych przestrzeni. Jest też gazem palnym, dlatego w doświadczeniach szkolnych należy zachować szczególną ostrożność, pracować na małych ilościach, zapewnić wentylację i unikać źródeł zapłonu. Z dydaktycznego punktu widzenia wodór jest bardzo wdzięcznym tematem. Pozwala omawiać budowę atomu, cząsteczkę H₂, reakcje metali z kwasami, elektrolizę, spalanie, redukcję tlenków, ogniwa paliwowe oraz energetykę wodorową. Czujnik S1028 dodaje do tych tematów warstwę praktyczną: pokazuje, że wodór można nie tylko wytworzyć lub opisać, ale również wykryć i zmierzyć. W edukacji technicznej i STEM moduł pomaga rozmawiać o bezpieczeństwie technologii wodorowych. Uczniowie mogą zobaczyć, dlaczego w systemach wykorzystujących wodór potrzebna jest detekcja gazu, kontrola wentylacji i analiza zmian stężenia w czasie.

Zastosowanie w chemii, technice, energetyce i edukacji STEM

S1028 H₂ Sensor szczególnie dobrze sprawdza się w chemii przy omawianiu wodoru, reakcji metali z kwasami, elektrolizy wody, reakcji redoks, gazów palnych, mieszanin gazowych i elektrochemii. W edukacji technicznej moduł może wspierać tematy dotyczące bezpieczeństwa instalacji gazowych, detekcji wycieków, wentylacji, ogniw paliwowych, technologii wodorowych i podstaw automatyki pomiarowej. W edukacji STEM czujnik łączy chemię, fizykę, elektronikę, energetykę i analizę danych. Uczniowie mogą projektować bezpieczne stanowisko pomiarowe, obserwować zmiany stężenia, porównywać serie pomiarowe, analizować wykres i przygotować raport.

Jakie doświadczenia można wykonać?

Demonstracja działania czujnika wodoru To podstawowe i najbezpieczniejsze zastosowanie modułu. Nauczyciel może omówić budowę sensora, jego zasadę elektrochemiczną, jednostkę ppm oraz sposób interpretacji wskazań bez konieczności wytwarzania dużych ilości gazu.

Kontrolowane wykrywanie wodoru w małej komorze pomiarowej W odpowiednio przygotowanym, małym układzie demonstracyjnym można pokazać wzrost wskazania po pojawieniu się wodoru. Ćwiczenie powinno być prowadzone wyłącznie przez nauczyciela, bez źródeł zapłonu i przy zachowaniu wentylacji.

Reakcja metalu z kwasem jako źródło H₂ W klasycznej chemii wodór można otrzymać w reakcji wybranych metali z kwasami. Z użyciem S1028 można omówić, że powstający gaz jest mierzalny. Doświadczenie wymaga pełnego nadzoru, małych ilości reagentów i zgodności z BHP.

Generator Kippa i kontrolowane otrzymywanie wodoru Karta Sklep Multimedia wskazuje zastosowanie czujnika m.in. przy detekcji wodoru z generatorów Kippa. To dobre zagadnienie dla zaawansowanej pracowni chemicznej, w której nauczyciel omawia tradycyjne metody otrzymywania gazów i kontrolę bezpieczeństwa.

Elektroliza wody i detekcja gazu W ćwiczeniu demonstracyjnym można połączyć elektrolizę z omówieniem powstawania wodoru na jednej z elektrod. Czujnik pozwala pokazać, że gaz wydzielany w doświadczeniu może być analizowany ilościowo.

Zmiana stężenia H₂ w czasie Dzięki współpracy z iLab V12.0 można obserwować wzrost, stabilizację i spadek wskazań po przewietrzeniu układu. Uczniowie widzą, że stężenie gazu nie jest stałą wartością, ale zmienia się dynamicznie.

Wpływ wentylacji na stężenie wodoru W kontrolowanym układzie demonstracyjnym można pokazać, jak przewietrzenie komory lub zwiększenie wymiany powietrza obniża stężenie H₂. To bardzo dobra lekcja o bezpieczeństwie pracy z gazami palnymi.

Porównanie wodoru z innymi gazami Na zajęciach można zestawić S1028 z czujnikami CO₂, CO, O₂, NH₃, H₂S lub O₃. Uczniowie zobaczą, że różne gazy mają różne właściwości, różne ryzyka i wymagają różnych technologii pomiaru.

Ogniwa paliwowe i energetyka wodorowa Czujnik może być elementem projektu STEM dotyczącego wodoru jako nośnika energii. Uczniowie mogą omawiać zarówno zalety wodoru, jak i konieczność bezpiecznej detekcji wycieków.

Projekt STEM — bezpieczne stanowisko do pomiaru gazu Uczniowie mogą opracować schemat stanowiska: komora pomiarowa, sensor, rejestrator, wentylacja, procedura BHP, zapis danych i raport. To rozwija myślenie projektowe oraz odpowiedzialne podejście do eksperymentów.

Współpraca z SenseDisc Pro

Czujnik S1028 współpracuje z systemem SenseDisc Pro. Karta Sklep Multimedia wskazuje współpracę przez uniwersalne wejście S3000, dlatego w konfiguracji pracowni warto uwzględnić ten moduł jako element pośredniczący między czujnikiem a stacją bazową. Po podłączeniu wynik może być prezentowany jako wartość liczbowa, wykres, tarcza lub tabela. Przy pomiarach gazowych szczególnie przydatny jest wykres, ponieważ stężenie wodoru może rosnąć po pojawieniu się źródła gazu, stabilizować się i spadać po przewietrzeniu układu. SenseDisc Pro umożliwia także pracę wielokanałową. S1028 można zestawić z czujnikiem temperatury, wilgotności, ciśnienia, tlenu, CO₂ lub innymi modułami, aby omawiać pełniejszy kontekst powstawania, dyfuzji i detekcji gazów.

Współpraca z iLab V12.0

S1028 H₂ Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach wodoru jest to szczególnie ważne, ponieważ uczniowie mogą obserwować nie tylko sam wynik, ale przebieg zmiany stężenia w czasie. W iLab V12.0 można analizować moment pojawienia się gazu, wzrost wskazań, stabilizację, spadek po przewietrzeniu oraz różnice między seriami pomiarowymi. Program pomaga uporządkować pracę: pytanie badawcze, procedura, bezpieczeństwo, dane, wykres i wniosek. Dzięki temu S1028 nie jest tylko detektorem gazu. Staje się narzędziem do nauki chemii wodoru, elektrochemii, bezpieczeństwa, energetyki wodorowej i analizy danych pomiarowych.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S1028 H₂ Sensor oznacza możliwość prowadzenia nowoczesnych zajęć o wodorze, gazach palnych, reakcjach redoks i bezpieczeństwie laboratoryjnym. Moduł pozwala pokazać zjawiska niewidoczne gołym okiem, ale bardzo ważne praktycznie i technologicznie. Dla ucznia to nauka oparta na realnym pomiarze. Wodór przestaje być tylko wzorem chemicznym albo gazem omawianym przy doświadczeniach z płomieniem — staje się parametrem, który można wykryć, zapisać i przedstawić na wykresie. Uczeń lepiej rozumie, dlaczego pomiary gazów są potrzebne i dlaczego praca z gazami palnymi wymaga procedur bezpieczeństwa. Dla szkoły to moduł, który wzmacnia pracownię chemiczną, techniczną, środowiskową i STEM. Sprawdza się jako element zestawów SenseDisc Pro Environment & Ecology, BioChem, Geography oraz Advanced, a także jako samodzielne narzędzie do demonstracji pomiaru wodoru i edukacji o technologiach wodorowych.

Praktyczne wskazówki użytkowania

Czujnik S1028 należy stosować wyłącznie w kontrolowanych warunkach edukacyjnych, zgodnie z instrukcją stanowiska i zasadami BHP. Wodór jest gazem palnym, dlatego nie wolno prowadzić doświadczeń w pobliżu otwartego ognia, iskier, gorących elementów ani urządzeń mogących stanowić źródło zapłonu. Doświadczenia powinny być prowadzone w małych, przygotowanych układach demonstracyjnych, pod pełnym nadzorem nauczyciela. Celem zajęć powinno być zrozumienie zasady pomiaru i właściwości wodoru, a nie wytwarzanie ani gromadzenie dużych ilości gazu. Przed właściwym pomiarem czujnik należy przygotować do pracy. Karta Sklep Multimedia wskazuje, że sensor wymaga wstępnego podgrzania elektrody do temperatury roboczej. Po podłączeniu warto odczekać, aż wskazania się ustabilizują, i dopiero wtedy rozpocząć zapis danych. Nie należy przekraczać zakresu pomiarowego 0–1000 ppm. W przypadku uzyskania wysokich wskazań należy przerwać doświadczenie, przewietrzyć stanowisko i sprawdzić warunki pomiaru. Czujnik należy chronić przed cieczami, pyłem, aerozolami, agresywnymi chemikaliami i uszkodzeniami mechanicznymi. Ze względu na elektrochemiczną zasadę działania sensor może wymagać okresowej kontroli, kalibracji lub wymiany zgodnie z procedurą pracowni. Warto uwzględnić to przy planowaniu wyposażenia i eksploatacji zestawu.
