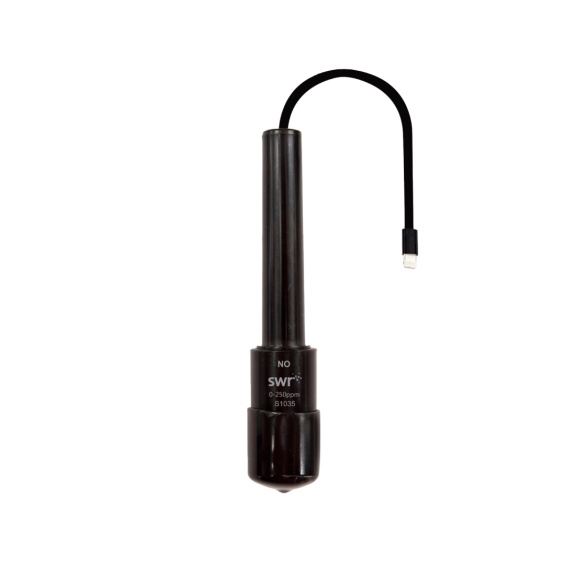

Moduł Pomiarowy Stężenia Tlenku Azotu NO, przeznaczony do cyfrowego pomiaru stężenia tlenku azotu w zakresie 0–250 ppm.

S1035 NO Sensor — cyfrowy pomiar tlenku azotu w edukacji chemicznej i środowiskowej

S1035 NO Sensor / Moduł Pomiarowy Stężenia Tlenku Azotu NO to moduł pomiarowy z serii SenseDisc, przeznaczony do badania stężenia tlenku azotu w powietrzu i kontrolowanych układach gazowych. W Sklep Multimedia polecamy go jako specjalistyczne wyposażenie pracowni chemicznej, środowiskowej, technicznej i STEM, szczególnie tam, gdzie uczniowie poznają tlenki azotu, reakcje redoks, spaliny, katalizę, jakość powietrza oraz działanie czujników elektrochemicznych. Moduł S1035 pracuje w zakresie 0–250 ppm, z dokładnością ±1% F.S. i rozdzielczością 0,1 ppm. Oficjalna karta SWR opisuje go jako czujnik NO Sensor, którego zasada działania opiera się na elektrochemicznym pomiarze stężenia gazu. Sonda składa się z elektrody i elektrolitu, oddzielonych selektywną membraną przepuszczalną dla gazów. Gaz dyfundujący do sensora wywołuje reakcję redoks na powierzchni elektrody, a powstający prąd odpowiada stężeniu gazu. Największą wartością dydaktyczną S1035 jest możliwość pokazania uczniom, że reaktywne i trudne do bezpośredniej obserwacji gazy można mierzyć ilościowo. Tlenek azotu nie musi pozostać wyłącznie wzorem chemicznym z lekcji o tlenkach azotu — może stać się parametrem, który uczniowie obserwują, zapisują i analizują na wykresie.

Do czego służy czujnik S1035?

Czujnik S1035 służy do pomiaru stężenia tlenku azotu NO w powietrzu lub przygotowanych próbkach gazowych. Wynik podawany jest w jednostce ppm, czyli jako liczba cząsteczek NO przypadających na milion cząsteczek mieszaniny gazowej. Tlenek azotu jest ważnym związkiem azotu, który pojawia się w chemii nieorganicznej, reakcjach redoks, procesach spalania, technologii oczyszczania spalin, badaniach katalitycznych i chemii atmosfery. Jest gazem bezbarwnym, reaktywnym i toksycznym, dlatego w edukacji powinien być omawiany z dużym naciskiem na procedury bezpieczeństwa. W praktyce dydaktycznej moduł można wykorzystać do demonstracji zasady działania sensora NO, badania zmian stężenia w kontrolowanej komorze pomiarowej, omawiania syntezy tlenku azotu, reakcji NO z tlenem, rozpuszczalności gazów oraz projektów dotyczących tlenków azotu i jakości powietrza. SWR jako typowe doświadczenia dla S1035 wskazuje m.in. otrzymywanie NO z miedzi i rozcieńczonego kwasu azotowego, reakcję NO z O₂ oraz sprawdzanie, czy NO jest rozpuszczalny.

Pomiar edukacyjny, a nie system alarmowy

S1035 należy traktować jako moduł edukacyjny i laboratoryjny, przeznaczony do nauki chemii, ochrony środowiska, technologii sensorów i analizy danych. Nie powinien być przedstawiany jako certyfikowany przemysłowy detektor NO, system alarmowy ani urządzenie ochrony życia. W zastosowaniach przemysłowych, instalacyjnych, komunikacyjnych, laboratoryjnych BHP i technologicznych należy stosować certyfikowane detektory oraz profesjonalne systemy monitoringu gazów. Moduł S1035 bardzo dobrze wspiera edukację o tlenku azotu i detekcji gazów, ale nie zastępuje urządzeń przeznaczonych do stałej ochrony użytkowników. To szczególnie ważne, ponieważ NO jest gazem toksycznym, a dodatkowo łatwo reaguje z tlenem, tworząc dwutlenek azotu NO₂, który również jest gazem toksycznym i drażniącym. W warunkach szkolnych celem powinno być zrozumienie zasady pomiaru, reaktywności tlenków azotu i znaczenia bezpieczeństwa, a nie wytwarzanie dużych ilości gazu.

Zasada działania czujnika elektrochemicznego

S1035 wykorzystuje elektrochemiczną zasadę detekcji gazu. Tlenek azotu dyfunduje przez selektywną membranę gazoprzepuszczalną do wnętrza sensora, gdzie na powierzchni elektrody zachodzi reakcja redoks. W wyniku tej reakcji powstaje prąd, którego wartość odpowiada stężeniu NO w badanym środowisku. Układ czujnika przekształca sygnał elektrody na sygnał analogowy. Dla uczniów jest to bardzo dobry przykład praktycznego zastosowania elektrochemii. Pomiar gazu nie polega na zapachu, barwie czy subiektywnej obserwacji, ale na przekształceniu reakcji chemicznej w sygnał elektryczny. Ten sygnał można zapisać, przedstawić na wykresie i analizować w czasie. Taki sposób działania pozwala połączyć kilka tematów: reakcje redoks, tlenki azotu, membrany selektywne, prąd elektryczny, sensory gazowe, katalizę, monitoring środowiskowy i cyfrową akwizycję danych.

Tlenek azotu, reakcje redoks i tlenki azotu

Tlenek azotu jest jednym z ważnych tlenków azotu. W chemii pozwala omawiać reakcje redoks, utlenianie azotu, właściwości gazów, syntezę związków nieorganicznych i reakcje gazowe. Jednym z najbardziej charakterystycznych zagadnień jest reakcja NO z tlenem, w wyniku której powstaje NO₂. Dzięki temu uczniowie mogą zobaczyć związek między różnymi tlenkami azotu oraz ich znaczenie w chemii atmosfery i zanieczyszczeniach powietrza. W edukacji środowiskowej NO można omawiać w kontekście emisji tlenków azotu, spalin, spalania w wysokiej temperaturze, procesów katalitycznych i oczyszczania spalin. W technice i STEM czujnik S1035 dobrze pasuje do tematów związanych z detekcją gazów, automatyką pomiarową i analizą danych, zastosowania obejmujące syntezę NO z miedzi i HNO₃, reakcje z tlenem, rozpuszczalność, badania katalityczne, procesy redoks oraz analizę związków azotu.

Zastosowanie w chemii, ochronie środowiska, technice i STEM

S1035 NO Sensor szczególnie dobrze sprawdza się w chemii przy omawianiu tlenku azotu, tlenków azotu, reakcji redoks, gazów reaktywnych, syntezy związków nieorganicznych, reakcji gazów z tlenem oraz czujników elektrochemicznych. W edukacji środowiskowej moduł wspiera tematy dotyczące emisji tlenków azotu, spalin, smogu fotochemicznego, jakości powietrza, katalitycznego oczyszczania spalin oraz wpływu działalności człowieka na atmosferę. W edukacji STEM S1035 łączy chemię, technikę, elektronikę, ochronę środowiska i analizę danych. Uczniowie mogą przygotować bezpieczne stanowisko pomiarowe, rejestrować zmiany stężenia w czasie, analizować wykres i przygotować raport.

Jakie doświadczenia można wykonać?

Demonstracja działania czujnika NO  To podstawowe i najbezpieczniejsze zastosowanie modułu. Nauczyciel może omówić budowę sondy, rolę membrany gazoprzepuszczalnej, elektrolitu i elektrody, a następnie pokazać, jak czujnik reaguje na obecność NO w kontrolowanym układzie demonstracyjnym.

Otrzymywanie NO z miedzi i rozcieńczonego kwasu azotowego SWR jako typowe doświadczenie dla S1035 wskazuje otrzymywanie NO z miedzi i rozcieńczonego kwasu azotowego. W warunkach szkolnych należy traktować to jako demonstrację zaawansowaną, prowadzoną wyłącznie przez nauczyciela, w bardzo małej skali, przy skutecznej wentylacji i pełnym zabezpieczeniu stanowiska.

Reakcja NO z tlenem Tlenek azotu łatwo reaguje z tlenem, tworząc dwutlenek azotu. To bardzo dobre doświadczenie do omówienia reakcji gazowych, utleniania, tlenków azotu i zmiany właściwości chemicznych gazu. SWR wskazuje reakcję NO z O₂ jako jedno z typowych doświadczeń dla tego modułu.

Sprawdzanie rozpuszczalności NO SWR wskazuje również doświadczenie dotyczące sprawdzania, czy NO jest rozpuszczalny. To dobry punkt wyjścia do rozmowy o rozpuszczalności gazów, różnicach między gazami oraz interpretacji wyników pomiaru w układach wodno-gazowych.

Zmiana stężenia NO w czasie Dzięki współpracy z iLab V12.0 można obserwować wzrost, stabilizację i spadek wskazań po przewietrzeniu układu albo po reakcji NO z tlenem. Uczniowie widzą, że pomiar gazu jest procesem dynamicznym, a wykres pokazuje więcej niż pojedynczy odczyt.

Wpływ tlenu na stężenie NO W kontrolowanym układzie demonstracyjnym można omówić, jak obecność tlenu wpływa na tlenek azotu. To ćwiczenie pomaga zrozumieć, dlaczego NO jest gazem reaktywnym i dlaczego warunki pomiaru mają tak duże znaczenie.

Tlenki azotu i spaliny Czujnik może być punktem wyjścia do zajęć o spalinach, spalaniu w wysokiej temperaturze i emisji tlenków azotu. W projektach szkolnych warto omawiać temat od strony teoretycznej i pomiarowej, bez narażania uczniów na kontakt ze spalinami.

Kataliza i oczyszczanie spalin Karta Sklep Multimedia wskazuje zastosowanie czujnika w badaniach katalitycznych procesów redukcji tlenków azotu. W edukacji technicznej można wykorzystać to jako temat projektu o katalizatorach, ochronie środowiska i technologiach ograniczania emisji.

Porównanie NO i NO₂ W połączeniu z czujnikiem S1033 NO₂ Sensor można omówić różnice między tlenkiem azotu i dwutlenkiem azotu. Uczniowie zobaczą, że oba gazy należą do tlenków azotu, ale mają inne właściwości, inne znaczenie środowiskowe i wymagają odrębnego pomiaru.

Porównanie różnych czujników gazowych Na zajęciach można zestawić S1035 z modułami CO₂, CO, SO₂, NH₃, O₃, H₂S, CH₄ lub NO₂. Uczniowie zobaczą, że różne gazy wymagają różnych technologii pomiaru i mają inne znaczenie chemiczne, środowiskowe oraz bezpieczeństwa.

Projekt STEM — sensor NO jako element systemu pomiarowego Uczniowie mogą opracować schemat stanowiska: czujnik, komora, rejestrator, wentylacja, procedura bezpieczeństwa, zapis danych, wykres i wniosek. To bardzo dobre ćwiczenie z myślenia projektowego i odpowiedzialnego prowadzenia eksperymentów.

Współpraca z SenseDisc Pro

Czujnik S1035 współpracuje z systemem SenseDisc Pro. Karta Sklep Multimedia wskazuje współpracę z SenseDisc przez uniwersalne wejście S3000, dlatego przy konfiguracji stanowiska pomiarowego należy uwzględnić ten moduł pośredniczący. Po podłączeniu wynik może być prezentowany jako wartość liczbowa, wykres, tarcza lub tabela. Przy pomiarach gazowych szczególnie przydatny jest wykres, ponieważ stężenie NO może zmieniać się w czasie — rosnąć po pojawieniu się źródła gazu, spadać podczas reakcji z tlenem lub zmieniać się po przewietrzeniu układu. SenseDisc Pro umożliwia także pracę wielokanałową. S1035 można zestawić z czujnikiem temperatury, wilgotności, ciśnienia, O₂, NO₂, CO₂, CO lub innymi modułami, aby omawiać pełniejszy kontekst reakcji gazowych, jakości powietrza i procesów środowiskowych.

Współpraca z iLab V12.0

S1035 NO Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach tlenku azotu jest to szczególnie ważne, ponieważ uczniowie mogą obserwować nie tylko sam wynik, ale przebieg zmiany stężenia w czasie. W iLab V12.0 można analizować moment pojawienia się gazu, wzrost wskazań, stabilizację, spadek po przewietrzeniu, reakcję NO z O₂ oraz różnice między seriami pomiarowymi. Program pomaga uporządkować pracę: pytanie badawcze, procedura, bezpieczeństwo, dane, wykres i wniosek. Dzięki temu S1035 nie jest tylko detektorem NO. Staje się narzędziem do nauki chemii tlenków azotu, elektrochemii, jakości powietrza, bezpieczeństwa i analizy danych pomiarowych.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S1035 NO Sensor oznacza możliwość prowadzenia nowoczesnych zajęć o tlenku azotu, tlenkach azotu, reakcjach redoks, katalizie, spalinach i sensorach elektrochemicznych. Moduł pozwala pokazać zjawiska, które są trudne do bezpośredniej obserwacji, ale mają duże znaczenie chemiczne, techniczne i środowiskowe. Dla ucznia to nauka oparta na realnym pomiarze. Tlenek azotu przestaje być tylko wzorem chemicznym albo elementem reakcji zapisanej na tablicy — staje się parametrem, który można wykryć, zapisać i przedstawić na wykresie. Uczeń lepiej rozumie, dlaczego pomiary gazów są potrzebne, jak działają sensory i dlaczego praca z toksycznymi gazami wymaga szczególnej odpowiedzialności. Dla szkoły to moduł, który wzmacnia pracownię chemiczną, środowiskową, techniczną i STEM. Sprawdza się jako element zestawów SenseDisc Pro Environment & Ecology, BioChem, Geography oraz Advanced, a także jako samodzielne narzędzie do demonstracji pomiaru NO i edukacji o tlenkach azotu.

Praktyczne wskazówki użytkowania

Czujnik S1035 należy stosować wyłącznie w kontrolowanych warunkach edukacyjnych, zgodnie z instrukcją stanowiska i zasadami BHP. Tlenek azotu jest gazem toksycznym, a w kontakcie z tlenem może tworzyć toksyczny i drażniący NO₂, dlatego nie wolno prowadzić doświadczeń w sposób narażający uczniów na wdychanie gazów. Doświadczenia należy prowadzić w dobrze wentylowanym pomieszczeniu, najlepiej w dygestorium lub w małej, zamkniętej komorze demonstracyjnej przygotowanej przez nauczyciela. Należy stosować minimalne ilości reagentów i unikać niekontrolowanego uwalniania gazu. Karta Sklep Multimedia wskazuje, że ekspozycja elektrody na atmosferę z NO powinna być prowadzona z zachowaniem środków bezpieczeństwa ze względu na toksyczność gazu, a delikatną membranę należy chronić przed uszkodzeniem. Nie należy przekraczać zakresu pomiarowego 0–250 ppm. W przypadku wysokich wskazań należy przerwać doświadczenie, przewietrzyć stanowisko i sprawdzić warunki pomiaru. Czujnik należy chronić przed cieczami, pyłem, aerozolami, agresywnymi chemikaliami i uszkodzeniami mechanicznymi. Uczniowie nie powinni samodzielnie przygotowywać źródeł NO ani prowadzić doświadczeń związanych z toksycznymi gazami bez bezpośredniego nadzoru nauczyciela. Moduł należy traktować jako narzędzie dydaktyczne i laboratoryjne, a nie jako certyfikowany detektor bezpieczeństwa.
