Moduł Pomiarowy Stężenia Siarkowodoru H₂S, przeznaczony do cyfrowego pomiaru stężenia siarkowodoru w zakresie 0–100 ppm.

S1031 H₂S Sensor — cyfrowy pomiar siarkowodoru w edukacji chemicznej i środowiskowej

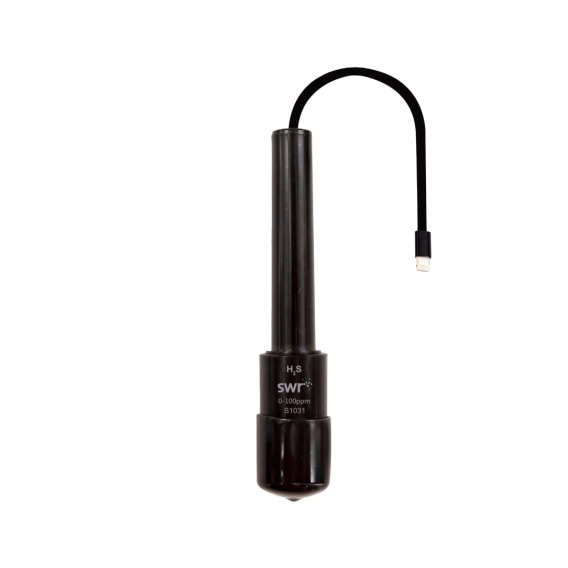

S1031 H₂S Sensor / Moduł Pomiarowy Stężenia Siarkowodoru H₂S to moduł pomiarowy z serii SenseDisc, przeznaczony do badania stężenia siarkowodoru w powietrzu i kontrolowanych próbkach gazowych. W Sklep Multimedia polecamy go jako specjalistyczne wyposażenie pracowni chemicznej, środowiskowej, geochemicznej, biologicznej i STEM, szczególnie tam, gdzie uczniowie poznają związki siarki, gazy toksyczne, procesy rozkładu materii organicznej, reakcje strąceniowe, jakość powietrza oraz działanie czujników elektrochemicznych. Moduł S1031 pracuje w zakresie 0–100 ppm, z dokładnością ±1% F.S. i rozdzielczością 0,1 ppm. Karta produktowa wskazuje, że czujnik wykorzystuje elektrochemiczny sensor z selektywną membraną gazoprzepuszczalną, a reakcje redoks generują prąd proporcjonalny do stężenia H₂S. Największą wartością dydaktyczną S1031 jest możliwość pokazania uczniom, że siarkowodór — gaz o charakterystycznym zapachu zgniłych jaj, ale jednocześnie bardzo toksyczny — można wykrywać i mierzyć ilościowo. Dzięki temu temat związków siarki, toksyczności gazów, wentylacji i analizy środowiskowej można przedstawić nie tylko opisowo, ale również pomiarowo, z wykorzystaniem realnych danych.

Do czego służy czujnik S1031?

Czujnik S1031 służy do pomiaru stężenia siarkowodoru H₂S w powietrzu lub przygotowanych układach gazowych. Wynik podawany jest w jednostce ppm, czyli jako liczba cząsteczek H₂S przypadających na milion cząsteczek mieszaniny gazowej. Siarkowodór jest gazem powstającym m.in. w procesach beztlenowego rozkładu materii organicznej, w środowiskach osadowych, w kanalizacji, oczyszczalniach ścieków, niektórych procesach przemysłowych oraz w klasycznych doświadczeniach chemicznych z siarczkami. Jest gazem toksycznym, dlatego w edukacji szkolnej powinien być omawiany z dużym naciskiem na bezpieczeństwo i odpowiedzialną procedurę pracy. W praktyce dydaktycznej moduł można wykorzystać do demonstracji zasady działania sensora H₂S, monitorowania zmian stężenia w kontrolowanej komorze, omawiania reakcji związków siarki, eliminacji siarkowodoru przez wytrącanie siarczków metali oraz projektów środowiskowych dotyczących jakości powietrza i emisji gazów z procesów beztlenowych. Karta produktowa wskazuje zastosowania obejmujące m.in. syntezę H₂S z siarczku żelaza oraz eliminację przez wytrącanie.

Pomiar edukacyjny, a nie system alarmowy

S1031 należy traktować jako moduł edukacyjny i laboratoryjny, przeznaczony do nauki chemii, ochrony środowiska, geochemii, technologii sensorów i analizy danych. Nie powinien być przedstawiany jako certyfikowany przemysłowy detektor H₂S, system alarmowy ani urządzenie ochrony życia. W zastosowaniach przemysłowych, kanalizacyjnych, instalacyjnych i BHP należy stosować certyfikowane detektory oraz procedury bezpieczeństwa przeznaczone do stałego monitoringu atmosfery. Moduł S1031 bardzo dobrze wspiera edukację o siarkowodorze i detekcji gazów, ale nie zastępuje profesjonalnego systemu bezpieczeństwa. To szczególnie ważne, ponieważ H₂S jest gazem wysoce toksycznym. Karta produktowa wskazuje, że jest to gaz o zapachu zgniłych jaj i wymaga ochrony dróg oddechowych oraz skutecznej wentylacji podczas eksperymentów.

Zasada działania czujnika elektrochemicznego

S1031 wykorzystuje elektrochemiczną zasadę detekcji gazu. Siarkowodór dyfunduje przez selektywną membranę gazoprzepuszczalną do wnętrza sensora, gdzie na powierzchni elektrody zachodzą reakcje redoks. W wyniku tych reakcji powstaje prąd elektryczny, którego wartość jest proporcjonalna do stężenia H₂S w badanym środowisku. Dla uczniów jest to bardzo dobry przykład praktycznego zastosowania elektrochemii. Pomiar gazu nie polega na subiektywnej ocenie zapachu ani wizualnej obserwacji, ale na przekształceniu reakcji chemicznej w sygnał elektryczny. Ten sygnał można zapisać, przedstawić na wykresie i analizować w czasie. Taki sposób działania pozwala połączyć kilka tematów: reakcje redoks, związki siarki, toksyczność gazów, membrany selektywne, prąd elektryczny, akwizycję danych i zasady bezpiecznej pracy w laboratorium.

Siarkowodór, związki siarki i środowisko

Siarkowodór jest związkiem siarki o dużym znaczeniu chemicznym, biologicznym i środowiskowym. Może powstawać w procesach rozkładu materii organicznej w warunkach beztlenowych, w osadach dennych, kanalizacji, oczyszczalniach ścieków, instalacjach przemysłowych oraz w doświadczeniach z siarczkami metali. W chemii H₂S jest ważny przy omawianiu związków siarki, reakcji kwasów z siarczkami, wytrącania siarczków metali i klasycznej analizy jakościowej. W biologii i ekologii dobrze łączy się z tematami rozkładu materii organicznej, warunków beztlenowych, obiegu siarki i jakości powietrza w środowiskach o ograniczonej wentylacji. Czujnik S1031 pomaga pokazać, że gaz powstający w takich procesach można mierzyć, a nie tylko rozpoznawać po zapachu. To ważne dydaktycznie, ponieważ przy niebezpiecznych gazach zapach nigdy nie powinien być metodą identyfikacji ani kontroli bezpieczeństwa.

Zastosowanie w chemii, biologii, ochronie środowiska i STEM

S1031 H₂S Sensor szczególnie dobrze sprawdza się w chemii przy omawianiu siarkowodoru, siarczków, reakcji kwasów z solami, reakcji strąceniowych, analizy jakościowej kationów metali, gazów toksycznych oraz czujników elektrochemicznych. W biologii i edukacji środowiskowej moduł wspiera tematy dotyczące procesów beztlenowych, rozkładu materii organicznej, emisji gazów z osadów, oczyszczalni ścieków, kanalizacji, wysypisk i środowisk o ograniczonym dostępie tlenu. W edukacji STEM S1031 łączy chemię, biologię, ochronę środowiska, elektronikę, technologię sensorów i analizę danych. Uczniowie mogą przygotować bezpieczny model stanowiska pomiarowego, obserwować zmiany stężenia w czasie, analizować wykres i przygotować raport.

Jakie doświadczenia można wykonać?

Demonstracja działania czujnika siarkowodoru To podstawowe i najbezpieczniejsze zastosowanie modułu. Nauczyciel może omówić budowę sondy, rolę membrany gazoprzepuszczalnej, elektrolitu i elektrody, a następnie pokazać, jak czujnik reaguje na obecność H₂S w kontrolowanym układzie demonstracyjnym.

Pomiar H₂S w kontrolowanej komorze demonstracyjnej W małym, przygotowanym układzie można obserwować zmianę stężenia siarkowodoru w czasie. Ćwiczenie powinno być prowadzone wyłącznie przez nauczyciela, z minimalnymi ilościami gazu, skuteczną wentylacją i bez narażania uczniów na wdychanie H₂S.

Synteza siarkowodoru z siarczku żelaza Karta produktowa wskazuje reakcję siarczku żelaza z kwasem siarkowym jako przykład zastosowania czujnika. W warunkach szkolnych należy traktować ją jako demonstrację zaawansowaną, prowadzoną wyłącznie przez nauczyciela, przy pełnym zabezpieczeniu i małych ilościach reagentów.

Eliminacja H₂S przez wytrącanie siarczków Moduł może wspierać omawianie usuwania siarkowodoru przez wytrącanie nierozpuszczalnych siarczków metali. To dobre połączenie chemii nieorganicznej, analizy jakościowej i ochrony środowiska.

Zmiana stężenia H₂S w czasie Dzięki współpracy z iLab V12.0 można obserwować wzrost, stabilizację i spadek wskazań po przewietrzeniu układu albo po zastosowaniu metody usuwania gazu. Uczniowie widzą, że pomiar gazu jest procesem dynamicznym.

Wpływ wentylacji na stężenie siarkowodoru W bezpiecznym układzie demonstracyjnym można pokazać, jak przewietrzenie komory lub zwiększenie wymiany powietrza wpływa na obniżenie stężenia H₂S. To bardzo dobre ćwiczenie dotyczące bezpieczeństwa pracy z gazami.

Procesy beztlenowe i emisja gazów W biologii i ekologii można omawiać powstawanie H₂S w warunkach beztlenowych, np. w osadach, ściekach lub rozkładającej się materii organicznej. Czujnik pomaga połączyć proces biologiczny z mierzalnym parametrem chemicznym.

Porównanie różnych czujników gazowych Na zajęciach można zestawić S1031 z modułami CO₂, CO, SO₂, NH₃, NO₂, O₃ lub H₂. Uczniowie zobaczą, że różne gazy wymagają różnych technologii pomiaru i mają różne znaczenie środowiskowe oraz bezpieczeństwa.

Projekt środowiskowy — siarkowodór jako wskaźnik procesów beztlenowych Uczniowie mogą przygotować projekt dotyczący źródeł H₂S, wentylacji, oczyszczalni ścieków, kanalizacji, osadów i procesów rozkładu materii organicznej. Czujnik stanowi wtedy element praktyczny, który uzupełnia część teoretyczną.

Projekt STEM — bezpieczny system pomiaru gazu Uczniowie mogą opracować schemat stanowiska: czujnik, komora, wentylacja, rejestrator, procedura bezpieczeństwa, zapis danych, wykres i wniosek. To bardzo dobre ćwiczenie z myślenia projektowego i odpowiedzialnego prowadzenia eksperymentów.

Współpraca z SenseDisc Pro

Czujnik S1031 współpracuje z systemem SenseDisc Pro przez uniwersalne wejście S3000. Karta produktowa wskazuje kompatybilność z SenseDisc poprzez S3000, co należy uwzględnić przy konfiguracji stanowiska pomiarowego. Po podłączeniu wynik może być prezentowany jako wartość liczbowa, wykres, tarcza lub tabela. Przy pomiarach gazowych szczególnie przydatny jest wykres, ponieważ stężenie siarkowodoru może rosnąć po pojawieniu się źródła gazu, stabilizować się, a następnie spadać po przewietrzeniu lub zastosowaniu metody eliminacji. SenseDisc Pro umożliwia także pracę wielokanałową. S1031 można zestawić z czujnikiem temperatury, wilgotności, ciśnienia, pH, ORP, przewodności, CO₂ lub innymi modułami, aby omawiać pełniejszy kontekst procesów chemicznych, biologicznych i środowiskowych.

Współpraca z iLab V12.0

S1031 H₂S Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach siarkowodoru jest to szczególnie ważne, ponieważ uczniowie mogą obserwować nie tylko sam wynik, ale przebieg zmiany stężenia w czasie. W iLab V12.0 można analizować moment pojawienia się gazu, wzrost wskazań, stabilizację, spadek po przewietrzeniu oraz różnice między seriami pomiarowymi. Program pomaga uporządkować pracę: pytanie badawcze, procedura, bezpieczeństwo, dane, wykres i wniosek. Dzięki temu S1031 nie jest tylko detektorem siarkowodoru. Staje się narzędziem do nauki chemii związków siarki, elektrochemii, toksykologii środowiskowej, bezpieczeństwa i analizy danych pomiarowych.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S1031 H₂S Sensor oznacza możliwość prowadzenia nowoczesnych zajęć o związkach siarki, gazach toksycznych, procesach beztlenowych i sensorach elektrochemicznych. Moduł pozwala pokazać zjawiska, które są niewidoczne gołym okiem, ale mają duże znaczenie chemiczne, środowiskowe i bezpieczeństwa. Dla ucznia to nauka oparta na realnym pomiarze. Siarkowodór przestaje być tylko wzorem chemicznym lub opisem zapachu zgniłych jaj — staje się parametrem, który można wykryć, zapisać i przedstawić na wykresie. Uczeń lepiej rozumie, dlaczego pomiary gazów są potrzebne, jak działają sensory i dlaczego praca z toksycznymi gazami wymaga szczególnej odpowiedzialności. Dla szkoły to moduł, który wzmacnia pracownię chemiczną, biologiczną, środowiskową, geochemiczną i STEM. Sprawdza się jako element zestawów SenseDisc Pro Environment & Ecology, BioChem, Geography oraz Advanced, a także jako samodzielne narzędzie do demonstracji pomiaru H₂S i edukacji o bezpieczeństwie pracy z gazami.

Praktyczne wskazówki użytkowania

Czujnik S1031 należy stosować wyłącznie w kontrolowanych warunkach edukacyjnych, zgodnie z instrukcją stanowiska i zasadami BHP. Siarkowodór jest gazem toksycznym, dlatego nie wolno prowadzić doświadczeń w sposób narażający uczniów na jego wdychanie. Pomiary powinny odbywać się w małych, przygotowanych układach demonstracyjnych, pod pełnym nadzorem nauczyciela. Doświadczenia należy prowadzić w dobrze wentylowanym pomieszczeniu, z minimalnymi ilościami substancji i bez bezpośredniej ekspozycji użytkowników na gaz. Karta produktowa wskazuje konieczność ochrony dróg oddechowych i skutecznej wentylacji podczas eksperymentów z siarkowodorem. Elektroda gazoprzepuszczalna wymaga delikatnego traktowania. Należy chronić membranę przed uszkodzeniami mechanicznymi, cieczami, pyłem, aerozolami, agresywnymi substancjami i zabrudzeniem. Uszkodzenie membrany może wpływać na selektywność i dokładność pomiarów. Nie należy przekraczać zakresu pomiarowego 0–100 ppm. W przypadku uzyskania wysokich wskazań należy przerwać doświadczenie, przewietrzyć stanowisko i sprawdzić warunki pomiaru. Uczniowie nie powinni samodzielnie przygotowywać źródeł H₂S ani prowadzić doświadczeń związanych z toksycznymi gazami bez bezpośredniego nadzoru nauczyciela.
