Moduł Pomiarowy Stężenia Dwutlenku Azotu NO₂, przeznaczony do cyfrowego pomiaru stężenia dwutlenku azotu w zakresie 0–20 ppm.

S1033 NO₂ Sensor — cyfrowy pomiar dwutlenku azotu w edukacji chemicznej i środowiskowej

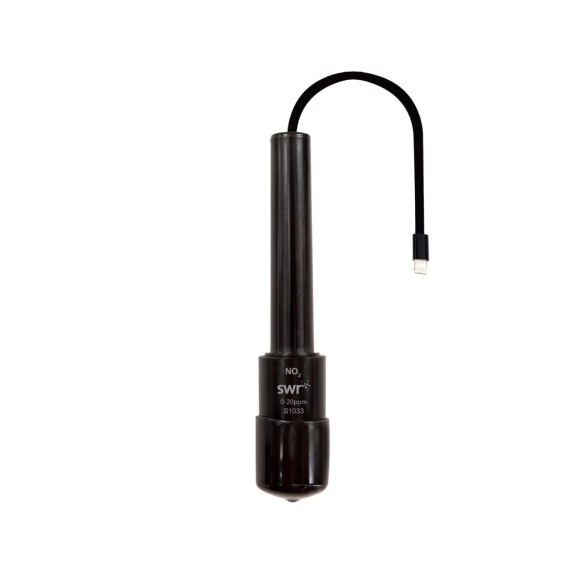

S1033 NO₂ Sensor / Moduł Pomiarowy Stężenia Dwutlenku Azotu NO₂ to moduł pomiarowy z serii SenseDisc, przeznaczony do badania stężenia dwutlenku azotu w powietrzu i kontrolowanych próbkach gazowych. W Sklep Multimedia polecamy go jako specjalistyczne wyposażenie pracowni chemicznej, środowiskowej, geograficznej, technicznej i STEM, szczególnie tam, gdzie uczniowie poznają tlenki azotu, spaliny, zanieczyszczenia komunikacyjne, jakość powietrza, reakcje redoks oraz działanie czujników elektrochemicznych. Moduł S1033 pracuje w zakresie 0–20 ppm, z dokładnością ±1% F.S. i rozdzielczością 0,1 ppm. Oficjalna karta SWR opisuje go jako czujnik NO₂ Sensor z serii SenseDisc, którego zasada działania opiera się na elektrochemicznym pomiarze stężenia gazu. Sonda składa się z elektrody i elektrolitu, oddzielonych selektywną membraną przepuszczalną dla gazów. Gaz dyfundujący do sensora wywołuje reakcję redoks na powierzchni elektrody, a powstający prąd odpowiada stężeniu gazu. Największą wartością dydaktyczną S1033 jest możliwość pokazania uczniom, że zanieczyszczenia powietrza można mierzyć w sposób ilościowy. Dwutlenek azotu nie musi pozostać tylko hasłem z lekcji o smogu czy spalinach — może stać się parametrem, który uczniowie obserwują, zapisują i analizują na wykresie.

Do czego służy czujnik S1033?

Czujnik S1033 służy do pomiaru stężenia dwutlenku azotu NO₂ w powietrzu lub przygotowanych próbkach gazowych. Wynik podawany jest w jednostce ppm, czyli jako liczba cząsteczek NO₂ przypadających na milion cząsteczek mieszaniny gazowej. Dwutlenek azotu jest jednym z istotnych zanieczyszczeń powietrza. W edukacji można go powiązać z procesami spalania, emisją spalin, transportem drogowym, przemysłem, smogiem fotochemicznym, kwaśnymi opadami, jakością powietrza w mieście oraz ochroną zdrowia i środowiska. S1033 pozwala przełożyć te zagadnienia na praktyczny pomiar. W praktyce dydaktycznej moduł można wykorzystać do demonstracji zasady działania sensora NO₂, badania zmian stężenia w kontrolowanej komorze pomiarowej, omawiania spalin i zanieczyszczeń komunikacyjnych oraz projektów środowiskowych dotyczących jakości powietrza. W dokumentacji SWR jako typowe doświadczenie wskazano pomiar zawartości NO₂ w spalinach samochodowych.

Pomiar edukacyjny, a nie system alarmowy

S1033 należy traktować jako moduł edukacyjny i laboratoryjny, przeznaczony do nauki chemii, ochrony środowiska, technologii sensorów i analizy danych. Nie powinien być przedstawiany jako certyfikowany przemysłowy detektor NO₂, system alarmowy ani urządzenie ochrony życia. W zastosowaniach przemysłowych, instalacyjnych, komunikacyjnych i BHP należy stosować certyfikowane detektory oraz profesjonalne systemy monitoringu powietrza. Moduł S1033 bardzo dobrze wspiera edukację o tlenkach azotu i detekcji gazów, ale nie zastępuje urządzeń przeznaczonych do stałej ochrony użytkowników. To szczególnie ważne, ponieważ NO₂ jest gazem toksycznym i drażniącym. Materiały SWR oraz karta Pracownie Przyrodnicze wskazują, że dwutlenek azotu jest gazem o ostrym, drażniącym charakterze, działa szkodliwie na układ oddechowy i wymaga ostrożności podczas użytkowania.

Zasada działania czujnika elektrochemicznego

S1033 wykorzystuje elektrochemiczną zasadę detekcji gazu. Dwutlenek azotu dyfunduje przez selektywną membranę gazoprzepuszczalną do wnętrza sensora, gdzie na powierzchni elektrody zachodzi reakcja redoks. W wyniku tej reakcji powstaje prąd, którego wartość odpowiada stężeniu NO₂ w badanym środowisku. Układ czujnika przekształca sygnał elektrody na sygnał analogowy. Dla uczniów jest to bardzo dobry przykład praktycznego zastosowania elektrochemii. Pomiar gazu nie polega na zapachu, barwie czy subiektywnej obserwacji, ale na przekształceniu reakcji chemicznej w sygnał elektryczny. Ten sygnał można zapisać, przedstawić na wykresie i analizować w czasie. Taki sposób działania pozwala połączyć kilka tematów: reakcje redoks, tlenki azotu, zanieczyszczenia powietrza, membrany selektywne, prąd elektryczny, sensory gazowe i cyfrową akwizycję danych.

Dwutlenek azotu, spaliny i jakość powietrza

Dwutlenek azotu jest ważnym wskaźnikiem zanieczyszczenia powietrza, szczególnie w obszarach miejskich i komunikacyjnych. Powstaje m.in. podczas procesów spalania w wysokiej temperaturze, a jego obecność wiąże się z emisjami transportowymi, przemysłowymi i energetycznymi. W edukacji chemicznej NO₂ pozwala omawiać tlenki azotu, utlenianie, reakcje gazowe, kwaśne opady oraz wpływ zanieczyszczeń na środowisko. W edukacji geograficznej i środowiskowej czujnik S1033 dobrze wpisuje się w tematy związane z monitoringiem jakości powietrza, smogiem, emisjami komunikacyjnymi i ochroną klimatu lokalnego. Moduł może być wykorzystywany do bezpiecznych demonstracji i projektów badawczych, w których uczniowie analizują, jak powstają zanieczyszczenia, jak są mierzone i dlaczego ich kontrola ma znaczenie dla zdrowia oraz środowiska.

Zastosowanie w chemii, geografii, ochronie środowiska i STEM

S1033 NO₂ Sensor szczególnie dobrze sprawdza się w chemii przy omawianiu tlenków azotu, reakcji redoks, spalania, zanieczyszczeń powietrza, kwaśnych opadów, gazów toksycznych oraz czujników elektrochemicznych. W geografii i edukacji środowiskowej moduł wspiera tematy dotyczące jakości powietrza, smogu, transportu miejskiego, emisji spalin, monitoringu środowiska i wpływu działalności człowieka na atmosferę. W edukacji STEM S1033 łączy chemię, technikę, elektronikę, ochronę środowiska i analizę danych. Uczniowie mogą przygotować bezpieczne stanowisko pomiarowe, rejestrować zmiany stężenia w czasie, analizować wykres i przygotować raport.

Jakie doświadczenia można wykonać?

Demonstracja działania czujnika NO₂ To podstawowe i najbezpieczniejsze zastosowanie modułu. Nauczyciel może omówić budowę sondy, rolę membrany gazoprzepuszczalnej, elektrolitu i elektrody, a następnie pokazać, jak czujnik reaguje na obecność NO₂ w kontrolowanym układzie demonstracyjnym.

Pomiar NO₂ w kontrolowanej komorze pomiarowej W małej, przygotowanej komorze można obserwować zmianę stężenia dwutlenku azotu w czasie. Ćwiczenie powinno być prowadzone wyłącznie przez nauczyciela, z minimalnymi ilościami gazu, skuteczną wentylacją i bez narażania uczniów na wdychanie NO₂.

Omówienie spalin samochodowych SWR jako typowe doświadczenie wskazuje pomiar zawartości dwutlenku azotu w spalinach samochodowych. W warunkach edukacyjnych należy traktować to jako zagadnienie demonstracyjne lub projekt analityczny z zachowaniem bardzo restrykcyjnych zasad bezpieczeństwa, bez narażania uczniów na kontakt ze spalinami.

Zmiana stężenia NO₂ w czasie Dzięki współpracy z iLab V12.0 można obserwować wzrost, stabilizację i spadek wskazań po przewietrzeniu układu. Uczniowie widzą, że pomiar gazu jest procesem dynamicznym, a wykres pokazuje więcej niż pojedynczy odczyt.

Wpływ wentylacji na stężenie gazu W kontrolowanym układzie demonstracyjnym można pokazać, jak przewietrzenie komory lub zwiększenie wymiany powietrza obniża wskazanie czujnika. To bardzo dobre ćwiczenie dotyczące bezpieczeństwa i higieny pracy.

Tlenki azotu i kwaśne opady Czujnik może być punktem wyjścia do lekcji o tym, jak tlenki azotu wpływają na atmosferę, reakcje chemiczne w powietrzu i powstawanie kwaśnych opadów. Pomiar NO₂ warto połączyć z czujnikiem pH w doświadczeniach modelowych dotyczących zakwaszania roztworów.

NO₂ jako składnik smogu fotochemicznego Na geografii i chemii można omówić udział tlenków azotu w procesach prowadzących do powstawania smogu fotochemicznego. Czujnik pomaga pokazać, że zanieczyszczenia atmosferyczne są mierzalnymi parametrami, a nie tylko opisem problemu środowiskowego.

Porównanie różnych czujników gazowych Na zajęciach można zestawić S1033 z modułami CO₂, CO, SO₂, NH₃, O₃, H₂S lub NO. Uczniowie zobaczą, że różne gazy wymagają różnych technologii pomiaru i mają inne znaczenie chemiczne, środowiskowe oraz bezpieczeństwa.

Projekt środowiskowy — jakość powietrza i transport Uczniowie mogą przygotować projekt dotyczący źródeł NO₂, wpływu transportu, roli wentylacji miejskiej, zieleni, warunków atmosferycznych i sposobów ograniczania emisji. Czujnik stanowi wtedy element praktyczny, który uzupełnia część teoretyczną.

Projekt STEM — sensor gazu jako system pomiarowy Uczniowie mogą opracować schemat stanowiska: czujnik, komora, rejestrator, procedura bezpieczeństwa, zapis danych, wykres i wniosek. To bardzo dobre ćwiczenie z myślenia projektowego i odpowiedzialnego prowadzenia eksperymentów.

Współpraca z SenseDisc Pro

Czujnik S1033 współpracuje z systemem SenseDisc Pro. Karta SWR klasyfikuje go jako moduł SenseDisc, a instrukcja użytkowania wskazuje podłączenie czujnika NO₂ do dowolnego portu inteligentnego cyfrowego dysku pomiarowego i wystawienie sondy na gaz zawierający NO₂ w celu zebrania danych. Po podłączeniu wynik może być prezentowany jako wartość liczbowa, wykres, tarcza lub tabela. Przy pomiarach gazowych szczególnie przydatny jest wykres, ponieważ stężenie dwutlenku azotu może rosnąć po pojawieniu się źródła gazu, stabilizować się, a następnie spadać po przewietrzeniu układu. SenseDisc Pro umożliwia także pracę wielokanałową. S1033 można zestawić z czujnikiem temperatury, wilgotności, ciśnienia, CO₂, CO, O₃, SO₂ lub innymi modułami, aby omawiać pełniejszy kontekst jakości powietrza, spalin, zanieczyszczeń atmosferycznych i warunków środowiskowych.

Współpraca z iLab V12.0

S1033 NO₂ Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach dwutlenku azotu jest to szczególnie ważne, ponieważ uczniowie mogą obserwować nie tylko sam wynik, ale przebieg zmiany stężenia w czasie. W iLab V12.0 można analizować moment pojawienia się gazu, wzrost wskazań, stabilizację, spadek po przewietrzeniu oraz różnice między seriami pomiarowymi. Program pomaga uporządkować pracę: pytanie badawcze, procedura, bezpieczeństwo, dane, wykres i wniosek. Dzięki temu S1033 nie jest tylko detektorem NO₂. Staje się narzędziem do nauki chemii atmosfery, elektrochemii, toksykologii środowiskowej, bezpieczeństwa i analizy danych pomiarowych.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S1033 NO₂ Sensor oznacza możliwość prowadzenia nowoczesnych zajęć o tlenkach azotu, spalinach, smogu, zanieczyszczeniach powietrza i sensorach elektrochemicznych. Moduł pozwala pokazać zjawiska, które są niewidoczne lub trudne do bezpośredniej obserwacji, ale mają ogromne znaczenie środowiskowe i społeczne. Dla ucznia to nauka oparta na realnym pomiarze. Dwutlenek azotu przestaje być tylko wzorem chemicznym albo hasłem z tematu o smogu — staje się parametrem, który można wykryć, zapisać i przedstawić na wykresie. Uczeń lepiej rozumie, dlaczego pomiary jakości powietrza są ważne i jak działają nowoczesne sensory środowiskowe. Dla szkoły to moduł, który wzmacnia pracownię chemiczną, geograficzną, środowiskową, techniczną i STEM. Sprawdza się jako element zestawów SenseDisc Pro Environment & Ecology, BioChem, Geography oraz Advanced, a także jako samodzielne narzędzie do demonstracji pomiaru NO₂ i edukacji o jakości powietrza.

Praktyczne wskazówki użytkowania

Czujnik S1033 należy stosować wyłącznie w kontrolowanych warunkach edukacyjnych, zgodnie z instrukcją stanowiska i zasadami BHP. Dwutlenek azotu jest gazem toksycznym i drażniącym, dlatego nie wolno prowadzić doświadczeń w sposób narażający uczniów na jego wdychanie. Pomiary powinny odbywać się w małych, przygotowanych układach demonstracyjnych, pod pełnym nadzorem nauczyciela. Doświadczenia należy prowadzić w dobrze wentylowanym pomieszczeniu, z minimalnymi ilościami gazu i bez bezpośredniej ekspozycji użytkowników. W przypadku wysokich wskazań należy przerwać pomiar, przewietrzyć stanowisko i sprawdzić warunki doświadczenia. Sonda NO₂ jest sondą z membraną gazoprzepuszczalną. Materiały SWR i Pracownie Przyrodnicze wyraźnie wskazują, aby nie uszkadzać ani nie przebijać membrany podczas użytkowania. Nie należy przekraczać zakresu pomiarowego 0–20 ppm. Czujnik należy chronić przed cieczami, pyłem, aerozolami, agresywnymi chemikaliami i uszkodzeniami mechanicznymi. Uczniowie nie powinni samodzielnie przygotowywać źródeł NO₂ ani prowadzić doświadczeń związanych z toksycznymi gazami bez bezpośredniego nadzoru nauczyciela.
