Moduł Pomiarowy Natężenia Prądu Wielozakresowy, trzy przełączane zakresy -20 mA - +20 mA, -200 mA - +200 mA oraz -2 A - +2 A,

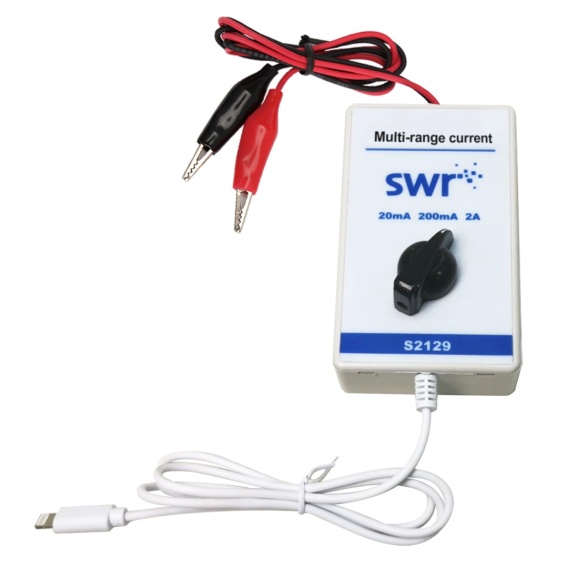

S2129 Multi-Range Current Sensor — wielozakresowy pomiar natężenia prądu w doświadczeniach szkolnych

S2129 Multi-Range Current Sensor / Moduł Pomiarowy Natężenia Prądu Wielozakresowy to czujnik natężenia prądu z serii SenseDisc, przeznaczony do badania przepływu prądu w obwodach elektrycznych. W Sklep Multimedia polecamy go jako bardziej elastyczną wersję czujnika prądu do pracowni fizycznej, elektronicznej, technicznej i STEM, ponieważ jeden moduł pozwala dobrać zakres pomiarowy do różnych typów doświadczeń. Najważniejszą cechą S2129 jest trójzakresowa konstrukcja. Użytkownik może przełączać zakres pomiaru zależnie od potrzeb doświadczenia: od bardzo małych prądów rzędu miliamperów, przez prądy do 200 mA, aż po obwody niskonapięciowe, w których prąd może dochodzić do 2 A. SWR opisuje ten moduł jako czujnik natężenia prądu z trzyzakresowym przełącznikiem, który pozwala zmieniać zakres jednym przełączeniem w zależności od wymagań eksperymentu. Moduł S2129 obejmuje zakresy: -20 mA do +20 mA, -200 mA do +200 mA oraz -2 A do +2 A. Każdy zakres ma dokładność ±1%, natomiast rozdzielczość wynosi odpowiednio 0,01 mA, 0,1 mA oraz 0,001 A. Dzięki temu czujnik może być używany zarówno do precyzyjnych pomiarów małych prądów, jak i do standardowych doświadczeń z obwodami elektrycznymi.

Do czego służy czujnik S2129?

Czujnik S2129 służy do pomiaru natężenia prądu elektrycznego, czyli ilości ładunku przepływającego przez przekrój przewodnika w jednostce czasu. W praktyce szkolnej oznacza to możliwość pomiaru prądu płynącego przez rezystor, żarówkę, diodę, silniczek, cewkę, kondensator podczas ładowania lub rozładowania, układ zasilany z baterii albo fragment obwodu badawczego. Dzięki trzem zakresom S2129 może być używany w wielu typach doświadczeń. Zakres ±20 mA sprawdzi się przy małych prądach w układach elektronicznych, diodach LED, prostych obwodach półprzewodnikowych i pomiarach wymagających większej czułości. Zakres ±200 mA jest wygodny w typowych doświadczeniach szkolnych z rezystorami, źródłami zasilania i elementami elektronicznymi. Zakres ±2 A pozwala pracować z obwodami niskonapięciowymi, w których prąd jest większy, na przykład z żarówkami, cewkami, silniczkami lub obciążeniami dydaktycznymi. SWR wskazuje, że czujnik S2129 służy do pomiaru natężenia prądu w obwodzie, a typowe doświadczenia obejmują m.in. prawo Ohma, charakterystykę prądowo-napięciową żarówki, pomiar siły elektromotorycznej i oporu wewnętrznego baterii, połączenia szeregowe i równoległe rezystorów, oscylacje LC, indukcję elektromagnetyczną, prąd indukowany, połączenia kondensatorów oraz procesy ładowania i rozładowania.

Dlaczego czujnik wielozakresowy jest praktyczny?

W doświadczeniach z elektryczności bardzo ważny jest dobór właściwego zakresu pomiarowego. Jeżeli zakres jest zbyt szeroki, odczyt może być mniej szczegółowy. Jeżeli zakres jest zbyt wąski, łatwo go przekroczyć. Czujnik S2129 rozwiązuje ten problem w prosty sposób: nauczyciel lub uczeń może dobrać zakres do spodziewanego prądu. To bardzo ważne dydaktycznie. Uczniowie uczą się nie tylko odczytywać wynik, ale również planować pomiar. Rozumieją, że obwód z diodą LED wymaga innego zakresu niż obwód z żarówką lub silniczkiem. Dzięki temu praca z czujnikiem uczy świadomości pomiarowej, bezpieczeństwa i poprawnej interpretacji danych. S2129 pozwala także uporządkować wyposażenie pracowni. Jeden moduł może zastąpić kilka czujników prądu o różnych zakresach, a jednocześnie zachowuje wygodę pracy z systemem SenseDisc Pro i oprogramowaniem iLab V12.0.

Zasada działania i sposób podłączenia

Czujnik natężenia prądu mierzy prąd przepływający przez obwód. W praktyce oznacza to, że należy podłączać go szeregowo z badanym elementem lub fragmentem obwodu. Prąd musi przepłynąć przez czujnik, aby można było go zmierzyć. To najważniejsza różnica między czujnikiem prądu a czujnikiem napięcia, który podłącza się równolegle. Przy prawidłowym podłączeniu czujnik pokazuje wartość prądu i jego znak. Jeżeli kierunek podłączenia zostanie odwrócony, wynik może pojawić się jako wartość ujemna. To bardzo dobra okazja do omówienia umownego kierunku prądu, polaryzacji źródła oraz sposobu interpretacji znaku pomiaru. Warto pamiętać, że czujnik prądu ma własną rezystancję wewnętrzną. Dla S2129 wynosi ona 5,1 Ω w zakresie ±20 mA, 500 mΩ w zakresie ±200 mA oraz 50 mΩ w zakresie ±2 A. Im większy zakres prądowy, tym mniejsza rezystancja wewnętrzna czujnika, co ogranicza wpływ modułu na badany obwód.

Natężenie prądu w fizyce, elektronice i technice

Natężenie prądu jest jedną z podstawowych wielkości w nauce o elektryczności. Bez jego pomiaru trudno omawiać prawo Ohma, opór elektryczny, pracę źródeł zasilania, moc, energię elektryczną, ładowanie kondensatorów, indukcję elektromagnetyczną i zachowanie elementów elektronicznych. W fizyce S2129 wspiera doświadczenia z prawem Ohma, obwodami szeregowymi i równoległymi, charakterystyką żarówki, diody i przewodnika, pomiarem oporu, badaniem źródeł napięcia, ładowaniem kondensatora, indukcją elektromagnetyczną oraz oscylacjami LC. W elektronice czujnik pozwala mierzyć prądy w prostych układach niskonapięciowych, sprawdzać pobór prądu przez elementy, analizować obciążenie źródła zasilania, badać działanie diod i elementów półprzewodnikowych oraz porównywać wyniki pomiarów z obliczeniami. W edukacji technicznej i STEM S2129 pomaga uczniom zrozumieć, że prąd elektryczny jest wielkością realnie mierzalną, a nie tylko symbolem w równaniu. Uczniowie mogą zobaczyć, jak zmiana rezystancji, napięcia lub konfiguracji obwodu wpływa na przepływ prądu.

Zastosowanie w fizyce, elektronice, technice i STEM

S2129 Multi-Range Current Sensor szczególnie dobrze sprawdza się w fizyce przy omawianiu prądu elektrycznego, napięcia, oporu, prawa Ohma, obwodów elektrycznych, źródeł zasilania, kondensatorów, cewek i charakterystyk elementów. W elektronice moduł może być wykorzystywany do pomiaru prądu płynącego przez rezystory, diody, żarówki, silniczki, układy RC, cewki, elementy półprzewodnikowe i proste obciążenia dydaktyczne. W edukacji technicznej czujnik wspiera tematy związane z bezpiecznymi obwodami niskonapięciowymi, pomiarem poboru prądu, diagnostyką prostych układów i analizą działania źródeł zasilania. W edukacji STEM S2129 pozwala łączyć fizykę, matematykę, elektronikę i analizę danych. Uczniowie mogą wykonać pomiar, zapisać dane w czasie, przygotować wykres, porównać wynik z teorią i wyciągnąć wniosek.

Jakie doświadczenia można wykonać?

Prawo Ohma To jedno z podstawowych doświadczeń z wykorzystaniem S2129. Uczniowie mierzą natężenie prądu płynącego przez rezystor i zestawiają je z napięciem. W połączeniu z czujnikiem napięcia, na przykład S2128, można przygotować wykres zależności I–U i wyznaczyć opór elektryczny. SWR wskazuje prawo Ohma jako jedno z typowych doświadczeń dla S2129.

Obwody szeregowe i równoległe rezystorów Uczniowie mogą sprawdzić, jak zmienia się natężenie prądu w obwodzie szeregowym i równoległym. To bardzo dobre doświadczenie do omawiania rozgałęzień, sumowania prądów i wpływu oporu zastępczego na przepływ prądu. SWR wskazuje połączenia szeregowe i równoległe rezystorów jako typowe zastosowanie czujnika.

Charakterystyka prądowo-napięciowa żarówki SWR wymienia wykreślanie charakterystyki prądowo-napięciowej małej żarówki jako typowe doświadczenie dla S2129. Uczniowie mogą zobaczyć, że żarówka nie zachowuje się jak idealny rezystor, ponieważ jej opór zmienia się wraz z temperaturą włókna.

Charakterystyka diody W połączeniu z czujnikiem napięcia S2129 pozwala badać charakterystykę prądowo-napięciową diody. Uczniowie mogą porównać kierunek przewodzenia i zaporowy oraz zrozumieć, dlaczego element półprzewodnikowy nie ma liniowej zależności I–U.

Pomiar siły elektromotorycznej i oporu wewnętrznego baterii SWR wskazuje pomiar siły elektromotorycznej i oporu wewnętrznego baterii jako typowe doświadczenie. Uczniowie mogą sprawdzić, jak zmienia się napięcie na zaciskach źródła przy różnych obciążeniach i jak z pomiaru napięcia oraz prądu wyznaczyć opór wewnętrzny.

Ładowanie i rozładowanie kondensatora S2129 pozwala obserwować prąd płynący podczas ładowania i rozładowania kondensatora. W połączeniu z czujnikiem napięcia można jednocześnie analizować napięcie na kondensatorze i prąd w obwodzie. SWR wskazuje połączenia kondensatorów oraz ładowanie i rozładowanie jako typowe zastosowania.

Oscylacje LC Czujnik można wykorzystać w doświadczeniach z obwodem LC, w których energia przechodzi między polem elektrycznym kondensatora a polem magnetycznym cewki. SWR wskazuje oscylacje LC jako jedno z typowych doświadczeń dla S2129.

Indukcja elektromagnetyczna i prąd indukowany SWR wymienia indukcję elektromagnetyczną i prąd indukowany jako typowe zastosowania czujnika. Uczniowie mogą badać, jak ruch magnesu względem cewki, zmiana pola magnetycznego albo zmiana układu wpływa na pojawienie się prądu w obwodzie.

Pobór prądu przez różne odbiorniki Uczniowie mogą porównać prąd pobierany przez żarówkę, diodę LED z rezystorem, silniczek, brzęczyk lub inne elementy niskonapięciowe. To praktyczne doświadczenie pozwala rozmawiać o mocy, sprawności i obciążeniu źródła zasilania.

Projekt STEM — cyfrowy amperomierz w systemie pomiarowym Uczniowie mogą zaprojektować stanowisko z czujnikiem prądu, czujnikiem napięcia, źródłem zasilania i badanym elementem. Następnie mogą zebrać dane, przygotować wykres, wykonać obliczenia mocy i porównać wynik z teorią.

Współpraca z SenseDisc Pro

Czujnik S2129 współpracuje z systemem SenseDisc Pro jako moduł z serii SenseDisc. SWR klasyfikuje go jako Current Sensor (Multi-Range) i wskazuje, że służy do pomiaru prądu w obwodzie. Po podłączeniu wynik może być prezentowany na ekranie stacji jako wartość liczbowa, wykres, tarcza lub tabela. W pomiarach natężenia prądu szczególnie przydatny jest wykres, ponieważ pozwala obserwować zmiany prądu w czasie — na przykład podczas ładowania kondensatora, przełączania obwodu, regulacji napięcia, zmiany oporu albo pracy układu indukcyjnego. SenseDisc Pro umożliwia także pracę wielokanałową. S2129 można zestawić z czujnikiem napięcia S2128, czujnikiem częstotliwości S1041, czujnikiem pola magnetycznego S0020, fotobramką, czujnikiem ruchu lub innymi modułami, aby analizować zależności między prądem a innymi wielkościami fizycznymi.

Współpraca z iLab V12.0

S2129 Multi-Range Current Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach prądu jest to szczególnie wartościowe, ponieważ uczniowie mogą obserwować zarówno pojedyncze wartości, jak i pełny przebieg zmian w czasie. W iLab V12.0 można tworzyć wykresy natężenia prądu w funkcji czasu, zestawiać prąd z napięciem, analizować charakterystyki elementów, badać ładowanie kondensatora, wyznaczać zależności i porównywać wyniki pomiarowe z obliczeniami. Dzięki temu S2129 nie jest tylko cyfrowym amperomierzem. Staje się narzędziem do nauki pełnej procedury badawczej: przygotowania obwodu, wyboru zakresu, wykonania pomiaru, analizy wykresu, interpretacji błędów i sformułowania wniosku.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S2129 Multi-Range Current Sensor oznacza większą elastyczność podczas prowadzenia doświadczeń z elektryczności. Jeden moduł obejmuje trzy praktyczne zakresy, co ułatwia dobranie czułości pomiaru do obwodu i ogranicza konieczność zmiany czujnika między doświadczeniami. Dla ucznia to bardzo dobre narzędzie do nauki świadomego pomiaru. Uczeń nie tylko odczytuje natężenie prądu, ale uczy się dobrać zakres, podłączyć czujnik szeregowo, rozpoznać znak wyniku i ocenić, czy odczyt jest zgodny z przewidywaniami. Dla szkoły to moduł, który wzmacnia pracownię fizyczną, techniczną, elektroniczną i STEM. Sprawdza się jako element zestawów SenseDisc Pro Physics oraz Advanced, a także jako samodzielne narzędzie do doświadczeń z obwodami elektrycznymi, elektroniką i analizą danych.

Praktyczne wskazówki użytkowania

Czujnik S2129 należy podłączać szeregowo z badanym elementem lub fragmentem obwodu. Nie wolno podłączać czujnika prądu bezpośrednio równolegle do źródła zasilania, ponieważ mogłoby to doprowadzić do zwarcia i uszkodzenia układu pomiarowego. Przed pomiarem trzeba wybrać odpowiedni zakres. Jeżeli nie wiadomo, jakiego prądu należy się spodziewać, najbezpieczniej rozpocząć od zakresu ±2 A, a następnie przejść na zakres węższy, jeżeli wynik mieści się bezpiecznie w jego granicach. Zakres ±20 mA należy stosować tylko wtedy, gdy wiadomo, że prąd jest mały. Nie należy przekraczać wybranego zakresu pomiarowego. Przy pracy z obciążeniami takimi jak żarówki, cewki lub silniczki należy pamiętać, że prąd rozruchowy albo chwilowy może być większy niż prąd ustalony. Warto rozpocząć pomiar od szerszego zakresu i dopiero później dobrać dokładniejszy. Czujnik jest przeznaczony do bezpiecznych doświadczeń niskonapięciowych. Nie należy podłączać go bezpośrednio do instalacji sieciowej 230 V, nieznanych źródeł zasilania ani układów o parametrach wykraczających poza zakres pracy modułu.

Po zakończeniu pracy moduł należy odłączyć od obwodu i przechowywać w suchym miejscu. Przewody pomiarowe warto sprawdzać przed doświadczeniem, ponieważ uszkodzony przewód lub luźne połączenie może wpływać na wynik i bezpieczeństwo pracy.
