Moduł Pomiarowy EKG, mierzy zmiany potencjału elektrycznego w zakresie od -1 mV do +5 mV, z rozdzielczością 0,0025 mV / 2,5 μV,

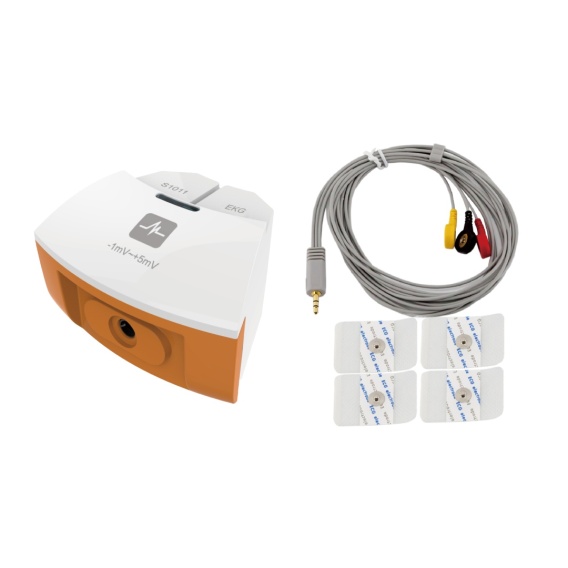

S1011 EKG Sensor — edukacyjna rejestracja elektrycznej aktywności serca

S1011 EKG Sensor / Moduł Pomiarowy EKG to specjalistyczny moduł z serii SenseDisc, przeznaczony do badania elektrycznej aktywności mięśnia sercowego w warunkach edukacyjnych i laboratoryjnych. W Sklep Multimedia polecamy go jako nowoczesne wyposażenie pracowni biologicznej, fizjologicznej, medycznej, pielęgniarskiej, ratowniczej, biomedycznej i STEM.

Moduł S1011 wykrywa mikronapięcia wytwarzane podczas pracy serca, a następnie zamienia je na sygnał elektryczny prezentowany w postaci przebiegu falowego. Oficjalna karta SWR wskazuje, że czujnik EKG służy do wykrywania mikronapięcia powstającego podczas bicia serca, wykorzystuje dwa przewody do pomiaru zmian napięcia i wyświetla te zmiany w formie fali.

Zakres pomiarowy modułu wynosi od -1 mV do +5 mV, a rozdzielczość 0,0025 mV, czyli 2,5 μV. Dane karty produktowej potwierdzają również wyposażenie w elektrody samoprzylepne z przewodami pomiarowymi oraz przeznaczenie edukacyjne, a nie diagnostyczne.

Do czego służy czujnik S1011?

Czujnik S1011 służy do edukacyjnej rejestracji sygnału EKG, czyli zmian napięcia elektrycznego związanych z pracą serca. W trakcie cyklu pracy serca komórki mięśnia sercowego ulegają pobudzeniu i powrotowi do stanu spoczynkowego. Zmianom tym towarzyszą bardzo małe różnice potencjałów, które można zarejestrować na powierzchni ciała za pomocą elektrod. W typowym doświadczeniu edukacyjnym elektrody samoprzylepne umieszcza się w odpowiednich punktach na skórze, a przewody pomiarowe łączy z modułem. Czujnik rejestruje subtelne zmiany napięcia, które są następnie prezentowane jako przebieg EKG. Dzięki temu uczniowie lub studenci mogą zobaczyć, że praca serca ma nie tylko wymiar mechaniczny, ale również elektryczny.

Moduł S1011 pozwala przejść od samego omawiania budowy serca do praktycznej obserwacji sygnału. Uczniowie mogą analizować zapis falowy, rozpoznawać powtarzalność cyklu serca, obserwować wpływ spoczynku i ruchu na jakość sygnału oraz uczyć się podstaw interpretacji danych biologicznych.

Pomiar edukacyjny, a nie diagnostyka medyczna

S1011 należy traktować jako moduł edukacyjny i badawczy, przeznaczony do nauki fizjologii, elektrofizjologii i analizy sygnałów biologicznych. Nie jest to wyrób medyczny do diagnozowania chorób, oceny stanu zdrowia, monitorowania pacjentów ani zastępowania profesjonalnego aparatu EKG. W opisach sklepowych warto jasno komunikować, że moduł służy do celów dydaktycznych: pokazania elektrycznej aktywności serca, nauki procedury pomiarowej, obserwacji przebiegu fali EKG, analizy jakości sygnału oraz zrozumienia zależności między pracą serca a zapisem elektrycznym. Taki sposób pozycjonowania produktu jest bezpieczny i właściwy: moduł wzmacnia pracownię biologiczną, medyczną i STEM, ale nie powinien być używany do samodzielnej diagnostyki ani interpretacji medycznej.

Zastosowanie w biologii, fizjologii, edukacji medycznej i STEM

S1011 EKG Sensor szczególnie dobrze sprawdza się w nauczaniu biologii człowieka, fizjologii układu krążenia, elektrofizjologii serca i podstaw pomiarów biomedycznych. Uczniowie mogą poznać związek między pobudzeniem mięśnia sercowego a zapisem elektrycznym widocznym na ekranie. W szkołach medycznych, pielęgniarskich, ratowniczych i ośrodkach szkoleniowych moduł może wspierać naukę prawidłowej procedury rejestracji sygnału: przygotowania skóry, rozmieszczenia elektrod, ograniczenia artefaktów ruchowych i analizy przebiegu. To dobry sposób na wprowadzenie do elektrokardiografii bez wchodzenia w diagnostykę kliniczną. W edukacji STEM moduł łączy biologię, fizykę, elektronikę i informatykę. Uczniowie mogą analizować, jak bardzo małe napięcia są wykrywane, wzmacniane i prezentowane jako sygnał czasowy. Dzięki temu EKG staje się przykładem praktycznego zastosowania czujników, przetwarzania sygnałów i akwizycji danych.

Jakie doświadczenia można wykonać?

Rejestracja podstawowego przebiegu EKG To podstawowe ćwiczenie z wykorzystaniem S1011. Uczniowie mogą obserwować powtarzalny przebieg sygnału elektrycznego serca i powiązać go z rytmiczną pracą układu krążenia.

Analiza fali EKG w czasie Wykres pozwala zobaczyć, że sygnał EKG nie jest pojedynczą liczbą, lecz przebiegiem zmieniającym się w czasie. Uczniowie mogą obserwować powtarzalne fragmenty zapisu i uczyć się, że dane biologiczne często mają charakter dynamiczny.

Porównanie sygnału w spoczynku i po łagodnej aktywności Po krótkiej, bezpiecznej aktywności ruchowej, np. kilku przysiadach lub marszu w miejscu, można porównać częstość powtarzania się cykli EKG z pomiarem spoczynkowym. Celem jest obserwacja zmiany rytmu, a nie diagnostyka.

Wpływ bezruchu na jakość sygnału Uczniowie mogą zobaczyć, że poruszanie rękami, napięcie mięśni, rozmowa lub niestabilne elektrody powodują zakłócenia. To bardzo dobre ćwiczenie do omówienia artefaktów pomiarowych i jakości danych.

Znaczenie prawidłowego kontaktu elektrod ze skórą Można porównać zapis przy prawidłowo przyklejonych elektrodach i przy słabszym kontakcie. Uczniowie szybko zobaczą, że przygotowanie stanowiska pomiarowego ma bezpośredni wpływ na wynik.

Czynność elektryczna a mechaniczna praca serca Moduł można wykorzystać do wyjaśnienia, że serce pracuje dzięki pobudzeniom elektrycznym, które poprzedzają skurcz mięśnia. To pomaga połączyć anatomię, fizjologię i fizykę pomiaru napięcia.

Porównanie EKG i pomiaru tętna W połączeniu z czujnikiem tętna S1024 można omówić różnicę między elektrycznym sygnałem serca a mechanicznym lub optycznym pomiarem częstości tętna. Uczniowie widzą, że różne czujniki opisują różne aspekty pracy układu krążenia.

Analiza wpływu oddechu i wyciszenia organizmu W spokojnym, bezpiecznym ćwiczeniu można obserwować, jak rytm i stabilność zapisu zmieniają się przy spokojnym oddychaniu oraz w warunkach spoczynku. Celem jest edukacyjna obserwacja danych, nie ocena medyczna.

Wprowadzenie do bioelektryczności S1011 dobrze nadaje się do zajęć o sygnałach bioelektrycznych. Uczniowie mogą porównać mikronapięcia generowane przez organizm z napięciami mierzonymi w zwykłych obwodach elektrycznych.

Przetwarzanie sygnałów biologicznych Na zajęciach STEM można wykorzystać zapis EKG do omówienia pojęć takich jak sygnał, szum, filtracja, częstotliwość próbkowania, wykres czasowy i interpretacja danych pomiarowych.

Współpraca z SenseDisc Pro

Czujnik S1011 współpracuje ze stacją bazową SenseDisc Pro przez uniwersalne wejście. Po podłączeniu modułu dane mogą być prezentowane na ekranie stacji jako wykres przebiegu napięcia w czasie, tabela lub zapis danych. Dla doświadczeń EKG szczególnie ważny jest tryb wykresu, ponieważ to właśnie kształt i powtarzalność fali są najważniejsze dydaktycznie. SenseDisc Pro umożliwia szybkie uruchomienie pomiaru, bez konieczności przygotowywania rozbudowanego stanowiska komputerowego. Nauczyciel może przeprowadzić pokaz, a uczniowie mogą obserwować, jak zmienia się sygnał w zależności od ruchu, kontaktu elektrod, napięcia mięśniowego i warunków pomiaru. Moduł S1011 można łączyć z innymi czujnikami fizjologicznymi, np. z czujnikiem tętna S1024, czujnikiem ciśnienia krwi S0038, czujnikiem oddechu S1012 lub czujnikiem temperatury powierzchniowej S0012. Pozwala to tworzyć pełniejsze zajęcia o pracy układu krążenia, oddychaniu i reakcjach organizmu na wysiłek.

Współpraca z iLab V12.0

S1011 EKG Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, obserwację wykresu, zapis przebiegu, analizę pomiaru i przygotowanie raportu. Przy rejestracji EKG jest to szczególnie ważne, ponieważ sama wartość chwilowego napięcia nie jest tak istotna jak przebieg sygnału w czasie. W iLab V12.0 uczniowie mogą porównywać fragmenty zapisu, obserwować powtarzalność cykli, analizować zakłócenia i przygotowywać dokumentację doświadczenia. Program pomaga pokazać, że pomiary biologiczne wymagają nie tylko odczytu, ale także właściwej procedury, kontroli warunków i ostrożnej interpretacji. Dzięki temu S1011 staje się narzędziem do pełnej pracy badawczej: przygotowania stanowiska, wykonania rejestracji, obserwacji przebiegu, zapisania danych, omówienia jakości sygnału i sformułowania wniosków.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S1011 EKG Sensor oznacza możliwość prowadzenia nowoczesnych zajęć z fizjologii człowieka, bioelektryczności i podstaw elektrokardiografii. Moduł pozwala pokazać uczniom zjawiska, których nie da się zobaczyć bezpośrednio: mikronapięcia powstające podczas pracy serca i ich zapis w czasie. Dla ucznia to bardzo angażujące doświadczenie. Serce przestaje być wyłącznie schematem z podręcznika — jego aktywność elektryczną można zobaczyć jako przebieg na ekranie. Uczeń lepiej rozumie, że organizm wytwarza sygnały elektryczne, a nowoczesne czujniki potrafią je rejestrować i analizować. Dla szkoły to moduł, który wzmacnia pracownię biologiczną, fizjologiczną, medyczną i STEM. Sprawdza się jako element zestawów SenseDisc Pro Physiology, BioChem oraz Advanced, a także jako samodzielne narzędzie do nauki elektrofizjologii serca, pomiarów biologicznych i analizy sygnałów.

Praktyczne wskazówki użytkowania

Przed pomiarem należy podłączyć czujnik do systemu SenseDisc przez uniwersalne wejście, połączyć przewody z modułem i założyć elektrody samoprzylepne w odpowiednich miejscach na ciele. Skóra powinna być czysta i sucha, a elektrody powinny dobrze przylegać, ponieważ jakość kontaktu ma duży wpływ na czytelność zapisu. Podczas rejestracji osoba badana powinna siedzieć spokojnie, nie rozmawiać, nie napinać mięśni i nie poruszać rękami. Ruch i napięcie mięśniowe mogą powodować artefakty, czyli zakłócenia widoczne w przebiegu EKG. Karta produktowa zwraca uwagę na znaczenie ograniczenia ruchu i napięcia mięśniowego podczas rejestracji. Moduł powinien być używany wyłącznie w celach edukacyjnych i badawczych. Wyniki uzyskane podczas zajęć nie powinny być podstawą diagnozy, oceny stanu zdrowia ani decyzji medycznych. W przypadku jakichkolwiek wątpliwości zdrowotnych należy korzystać z certyfikowanego sprzętu medycznego i konsultacji z personelem medycznym. Elektrody samoprzylepne należy przechowywać w suchym i chłodnym miejscu. Jeżeli elektrody tracą przyczepność albo zapis staje się niestabilny, należy zastosować nowe elektrody. W pracy z grupą uczniów należy zwrócić uwagę na higienę, jednorazowość elektrod oraz komfort osoby badanej.
