Moduł Pomiarowy Częstotliwości, do pomiaru częstotliwości sygnałów okresowych, przebiegów prądu przemiennego, zakres 1 Hz–8 MHz

S1041 Frequency Sensor — cyfrowy pomiar częstotliwości sygnałów okresowych

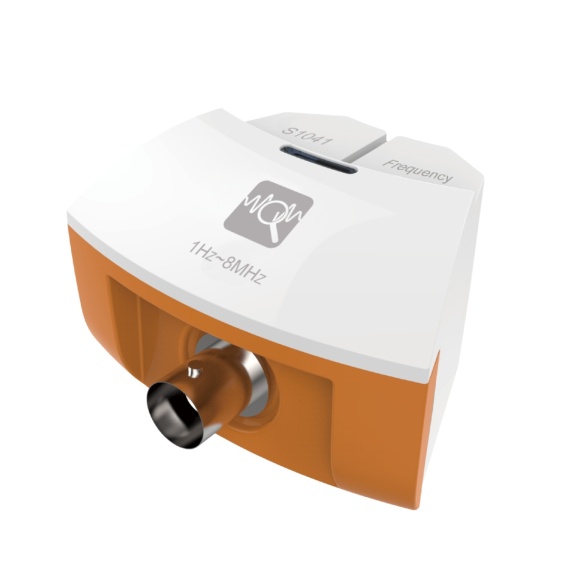

S1041 Frequency Sensor / Moduł Pomiarowy Częstotliwości to moduł pomiarowy z serii SenseDisc, przeznaczony do badania częstotliwości sygnałów okresowych. W Sklep Multimedia polecamy go jako praktyczne wyposażenie pracowni fizycznej, technicznej, elektronicznej, automatyki i STEM, szczególnie tam, gdzie uczniowie mają poznawać drgania, przebiegi okresowe, prąd przemienny, sygnały impulsowe, generatory, układy elektroniczne oraz cyfrową analizę danych. Moduł S1041 mierzy częstotliwość w zakresie 1 Hz–8 MHz, z dokładnością ±1% i rozdzielczością 1 Hz. Tak szeroki zakres sprawia, że czujnik może być wykorzystywany zarówno do prostych doświadczeń z wolnozmiennymi przebiegami, jak i do pomiarów szybkich sygnałów elektronicznych oraz impulsowych. Najważniejszą funkcją S1041 jest pomiar częstotliwości AC, czyli częstotliwości przebiegów przemiennych i okresowych. Dzięki temu moduł bardzo dobrze wpisuje się w doświadczenia z prądem przemiennym, generatorami sygnałowymi, prostymi oscylatorami, układami elektronicznymi oraz analizą zależności między okresem i częstotliwością.

Do czego służy czujnik S1041?

Czujnik S1041 służy do pomiaru częstotliwości sygnału okresowego. Częstotliwość informuje, ile razy w ciągu jednej sekundy powtarza się dany przebieg, impuls, drganie lub cykl. Jednostką częstotliwości jest Hz, czyli herc. W praktyce szkolnej i laboratoryjnej S1041 można wykorzystać do badania częstotliwości sygnałów z generatorów, obwodów prądu przemiennego, prostych układów elektronicznych, układów impulsowych, oscylatorów, czujników generujących impulsy, przetworników oraz stanowisk dydaktycznych z elektroniki i automatyki. Dzięki zakresowi 1 Hz–8 MHz czujnik jest znacznie bardziej uniwersalny niż prosty licznik wolnych impulsów. Pozwala pracować zarówno z niskimi częstotliwościami, przydatnymi w doświadczeniach podstawowych, jak i z częstotliwościami rzędu kiloherców oraz megaherców, typowymi dla wybranych układów elektronicznych.

Zasada działania czujnika częstotliwości

S1041 wykorzystuje układ przetwarzający sygnał okresowy na sygnał cyfrowy możliwy do zliczania. Sygnał napięcia przemiennego jest najpierw kierowany do wewnętrznego bufora o wysokiej rezystancji, a następnie do szybkiego układu bramkującego. Układ ten przekształca sygnał wejściowy w standardową falę prostokątną TTL. Następnie wewnętrzny licznik czasowy zlicza impulsy w określonym przedziale czasu. Na tej podstawie moduł wyznacza częstotliwość sygnału i przekazuje wynik do systemu SenseDisc Pro. Dla uczniów jest to bardzo dobry przykład połączenia fizyki i elektroniki cyfrowej. Sygnał analogowy lub zmienny zostaje przekształcony w uporządkowany przebieg cyfrowy, który można policzyć. Dzięki temu łatwo wyjaśnić, w jaki sposób z liczby impulsów w jednostce czasu otrzymuje się częstotliwość.

Częstotliwość w fizyce, elektronice i technice

Częstotliwość jest jedną z podstawowych wielkości w fizyce i technice. Opisuje drgania mechaniczne, fale akustyczne, sygnały elektryczne, impulsy, pracę generatorów, sygnały zegarowe, obroty, modulację i wiele zjawisk okresowych. W fizyce częstotliwość pojawia się przy omawianiu drgań, fal, dźwięku, ruchu harmonicznego, okresu, wahadła, sprężyny i prądu przemiennego. W elektronice jest kluczowa przy analizie generatorów, przebiegów sinusoidalnych, prostokątnych, impulsowych, układów cyfrowych i sygnałów sterujących. W edukacji technicznej i STEM S1041 pozwala pokazać, że pomiar częstotliwości jest jednym z fundamentów nowoczesnej automatyki, diagnostyki urządzeń, kontroli obrotów, analizy sygnałów, komunikacji elektronicznej i pracy układów cyfrowych.

Zastosowanie w fizyce, elektronice, technice i STEM

S1041 Frequency Sensor szczególnie dobrze sprawdza się w fizyce przy omawianiu drgań, fal, okresu, częstotliwości, ruchu powtarzalnego, sygnałów akustycznych, sygnałów elektrycznych i prądu przemiennego. W elektronice moduł może być używany do badania przebiegów z generatorów, prostych oscylatorów, układów impulsowych, sygnałów cyfrowych, przebiegów TTL, sygnałów AC oraz częstotliwości pracy wybranych układów elektronicznych. W edukacji technicznej czujnik wspiera tematy związane z automatyką, pomiarem impulsów, sterowaniem, sygnałami z czujników, analizą generatorów i diagnostyką prostych układów. W edukacji STEM S1041 łączy fizykę, matematykę, elektronikę i analizę danych. Uczniowie mogą przygotować układ pomiarowy, zmieniać parametry sygnału, zapisywać wyniki, porównywać częstotliwość z okresem i opracować wnioski na podstawie danych.

Jakie doświadczenia można wykonać?

Pomiar częstotliwości AC To podstawowe i typowe doświadczenie dla czujnika S1041. Uczniowie mogą zmierzyć częstotliwość bezpiecznego sygnału prądu przemiennego pochodzącego z generatora dydaktycznego lub stanowiska laboratoryjnego. Pozwala to w praktyce omówić częstotliwość przebiegów AC oraz sposób jej cyfrowego pomiaru.

Pomiar częstotliwości sygnału z generatora Uczniowie podłączają sygnał okresowy z generatora i obserwują, jak zmiana nastawy generatora wpływa na wynik pomiaru. To bardzo dobre ćwiczenie wprowadzające do pracy z generatorami funkcyjnymi, przebiegami sinusoidalnymi, prostokątnymi i impulsowymi.

Zależność między okresem i częstotliwością Częstotliwość jest odwrotnością okresu. Uczniowie mogą porównać czas jednego cyklu z częstotliwością sygnału i sprawdzić, że im krótszy okres, tym większa częstotliwość. To proste, ale bardzo ważne doświadczenie łączące fizykę i matematykę.

Pomiar częstotliwości sygnału prostokątnego Czujnik dobrze nadaje się do pracy z sygnałami impulsowymi i prostokątnymi. Uczniowie mogą zobaczyć, że częstotliwość oznacza liczbę impulsów w jednostce czasu, a nie wartość napięcia sygnału.

Badanie stabilności generatora Uczniowie mogą mierzyć częstotliwość generatora przez dłuższy czas i sprawdzić, czy pozostaje stała. Dzięki temu poznają pojęcia stabilności, dryftu, powtarzalności pomiaru i jakości źródła sygnału.

Porównanie sygnałów o różnych kształtach Uczniowie mogą porównać przebieg sinusoidalny, prostokątny i impulsowy, omawiając, w jaki sposób układ pomiarowy rozpoznaje powtarzalność sygnału i przekształca go do postaci zliczanych impulsów.

Częstotliwość w obwodach prądu przemiennego Moduł może wspierać zajęcia o przebiegach AC, generatorach, częstotliwości sygnału i pracy układów niskonapięciowych. Należy jednak pracować wyłącznie z bezpiecznymi sygnałami edukacyjnymi, a nie z instalacją sieciową 230 V.

Pomiar częstotliwości obrotów W układach z czujnikiem impulsowym, znacznikiem optycznym lub prostą tarczą przerywającą wiązkę światła można omawiać, jak częstotliwość impulsów wiąże się z prędkością obrotową. To dobre ćwiczenie z automatyki i techniki.

Badanie sygnałów z układów elektronicznych Zakres do 8 MHz pozwala wykorzystać S1041 również w bardziej zaawansowanych ćwiczeniach z elektroniki, w których analizowane są sygnały z generatorów, prostych oscylatorów lub układów cyfrowych.

Projekt STEM — licznik impulsów i miernik częstotliwości Uczniowie mogą zaprojektować prosty układ generujący impulsy, zmierzyć ich częstotliwość, porównać wyniki i przygotować raport. To dobre ćwiczenie z elektroniki, automatyki i analizy danych.

Współpraca z SenseDisc Pro

Czujnik S1041 współpracuje z systemem SenseDisc Pro jako moduł z serii SenseDisc. Po podłączeniu modułu wynik może być prezentowany na ekranie stacji jako wartość liczbowa, wykres, tarcza lub tabela. W pomiarach częstotliwości szczególnie przydatna jest wartość liczbowa oraz wykres zmian w czasie, ponieważ częstotliwość może zmieniać się podczas regulacji generatora, zmiany obrotów, modyfikacji parametrów układu lub przełączania trybu pracy stanowiska. SenseDisc Pro umożliwia także pracę wielokanałową. S1041 można zestawić z czujnikami napięcia, prądu, fotobramką, mikrofonem, czujnikiem ruchu lub modułami środowiskowymi, aby analizować zależności między częstotliwością a innymi wielkościami fizycznymi.

Współpraca z iLab V12.0

S1041 Frequency Sensor może pracować z oprogramowaniem iLab V12.0, które umożliwia zbieranie danych, zapisywanie wyników, tworzenie wykresów, tabel i raportów. Przy pomiarach częstotliwości jest to szczególnie przydatne, ponieważ uczniowie mogą obserwować zmiany parametru w czasie. W iLab V12.0 można porównywać częstotliwości różnych sygnałów, analizować stabilność generatora, przygotować wykres regulacji częstotliwości, zestawić pomiar z okresem sygnału i opracować raport z doświadczenia. Dzięki temu S1041 nie jest tylko miernikiem jednej wartości. Staje się narzędziem do nauki pełnej procedury badawczej: przygotowania układu, pomiaru, zapisu danych, analizy wykresu i sformułowania wniosku.

Korzyści dla nauczyciela i ucznia

Dla nauczyciela S1041 Frequency Sensor oznacza możliwość prowadzenia prostych, czytelnych i bardzo praktycznych doświadczeń z fizyki, elektroniki, automatyki i STEM. Moduł pozwala pokazać częstotliwość jako mierzalny parametr, a nie tylko wzór w podręczniku. Dla ucznia to nauka oparta na realnym sygnale. Uczeń może sam zobaczyć, że zmiana nastawy generatora, parametrów układu, liczby impulsów lub prędkości obrotowej wpływa na wynik pomiaru. Dzięki temu łatwiej zrozumieć pojęcie częstotliwości, okresu, powtarzalności i sygnału cyfrowego. Dla szkoły to moduł, który wzmacnia pracownię fizyczną, techniczną, elektroniczną i STEM. Sprawdza się jako element zestawów SenseDisc Pro Physics oraz Advanced, a także jako samodzielne narzędzie do doświadczeń z sygnałami okresowymi, generatorami, impulsami i automatyką.

Praktyczne wskazówki użytkowania

Czujnik S1041 należy stosować z sygnałami edukacyjnymi o bezpiecznych parametrach. W szkolnej pracowni powinny to być sygnały z generatorów laboratoryjnych, prostych układów elektronicznych, czujników impulsowych lub modułów dydaktycznych. Nie należy podłączać czujnika bezpośrednio do instalacji sieciowej 230 V ani do źródeł o nieznanych parametrach. Typowe doświadczenie AC Frequency Measurement powinno być wykonywane wyłącznie na bezpiecznych, niskonapięciowych sygnałach przemiennych przygotowanych do celów edukacyjnych. Przy pomiarach porównawczych warto ustalić stały sposób podłączenia, stabilne źródło sygnału i podobne warunki pracy układu. Jeżeli sygnał jest niestabilny, zaszumiony lub ma zbyt małą amplitudę, wynik może być trudniejszy do interpretacji. Warto wyjaśnić uczniom, że czujnik nie mierzy „siły” sygnału, ale liczbę powtórzeń w jednostce czasu. Z tego powodu częstotliwość może pozostać taka sama, nawet gdy zmienia się amplituda, o ile przebieg nadal powtarza się z tym samym okresem. Jeżeli pomiar dotyczy sygnału pochodzącego z układu mechanicznego, na przykład tarczy, fotobramki lub czujnika impulsowego, trzeba zadbać o stabilny montaż elementów. Drgania, przypadkowe przesunięcia lub nieregularne impulsy mogą wpływać na odczyt. Po zakończeniu pracy moduł należy odłączyć od źródła sygnału i przechowywać w suchym miejscu, najlepiej w opakowaniu zestawu SenseDisc Pro.
