Demonstrator prawa Boyle’a-Mariotte’a, zestaw laboratoryjny do doświadczeń z gazami, ciśnieniem, objętością i termodynamiką

TP2025 Boyle’s Law Demonstrator — prawo Boyle’a-Mariotte’a pokazane przez objętość, ciśnienie i realny pomiar

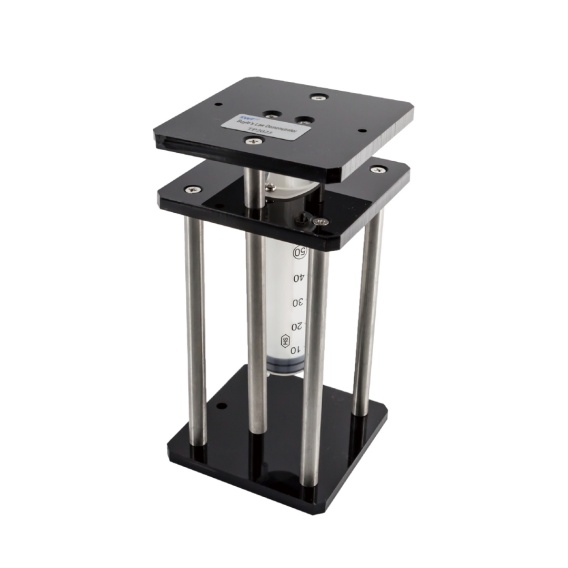

Boyle’s Law Demonstrator TP2025 / Demonstrator prawa Boyle’a-Mariotte’a to zestaw laboratoryjny do doświadczeń z gazami, ciśnieniem, objętością, termodynamiką i analizą danych pomiarowych. W mojej ofercie polecam go jako praktyczne wyposażenie pracowni fizycznej i STEM, ponieważ pozwala uczniom samodzielnie sprawdzić, jak zachowuje się gaz zamknięty w strzykawce, gdy zmieniamy jego objętość. Zestaw służy do badania relacji między ciśnieniem i objętością określonej ilości gazu przy stałej temperaturze. W konfiguracji znajdują się: uchwyt, uchwyt tłoka oraz strzykawka, a stanowisko nie wymaga montażu przed doświadczeniem. Największą wartością dydaktyczną TP2025 jest prostota układu. Uczeń widzi strzykawkę, tłok, skalę objętości i wynik pomiaru ciśnienia. Dzięki temu zależność pV = const przestaje być tylko wzorem, a staje się zrozumiałym opisem realnego doświadczenia.

Do czego służy zestaw TP2025?

Zestaw TP2025 służy do weryfikacji prawa Boyle’a-Mariotte’a, czyli zależności między ciśnieniem a objętością gazu przy stałej temperaturze. W doświadczeniu zmieniamy objętość powietrza zamkniętego w strzykawce, mierzymy ciśnienie i sprawdzamy, czy iloczyn ciśnienia oraz objętości pozostaje w przybliżeniu stały. W praktyce szkolnej zestaw można wykorzystać do omawiania: ciśnienia gazu, objętości gazu, prawa Boyle’a-Mariotte’a, zależności pV = const, przemiany izotermicznej, ciśnienia absolutnego, sprężania i rozprężania gazu, działania strzykawki i tłoka, pomiaru ciśnienia czujnikiem cyfrowym, wykresu ciśnienie–objętość, analizy danych w tabelach i na wykresach, błędów pomiarowych, szczelności i tarcia tłoka. To bardzo dobry zestaw do pokazania uczniom, że gaz reaguje na zmianę objętości w sposób przewidywalny. Gdy objętość maleje, cząsteczki gazu częściej zderzają się ze ściankami, a ciśnienie rośnie. Gdy objętość rośnie, ciśnienie maleje.

Dlaczego prawo Boyle’a-Mariotte’a warto badać doświadczalnie?

Prawo Boyle’a-Mariotte’a jest jednym z podstawowych praw gazowych, ale dla wielu uczniów pozostaje abstrakcyjne, jeśli ograniczymy się wyłącznie do wzoru. TP2025 pozwala bardzo prosto połączyć teorię z obserwacją. Uczeń przesuwa tłok strzykawki, zmienia objętość zamkniętego gazu i od razu widzi zmianę ciśnienia. Strzykawkę można połączyć z czujnikiem ciśnienia, a dane prezentować w czasie rzeczywistym na terminalach Windows, Android i iOS. Dzięki temu można uzyskać zależność między objętością i ciśnieniem w formie tabeli oraz krzywej pomiarowej. Takie doświadczenie świetnie uczy, że prawa fizyczne opisują rzeczywiste układy. Uczeń nie tylko podstawia liczby do wzoru, ale samodzielnie zbiera dane i sprawdza, czy wynik potwierdza przewidywanie.

Strzykawka jako prosty model układu gazowego

Najważniejszym elementem zestawu jest strzykawka z tłokiem. To bardzo czytelny model zamkniętego układu gazowego, w którym można łatwo zmieniać objętość powietrza. Uchwyt i prowadzenie tłoka pomagają utrzymać stabilny ruch i ułatwiają lokalizowanie wybranej objętości. Konstrukcja prowadnicowa została opisana jako rozwiązanie ułatwiające stabilne dociskanie i ustawianie objętości. Dla ucznia to bardzo intuicyjne. Mniejsza objętość oznacza „ściśnięty” gaz, większa objętość oznacza gaz mniej sprężony. Widać bezpośrednio, co się zmienia, dlatego łatwiej przejść do pojęcia ciśnienia. Dla nauczyciela taka konstrukcja oznacza szybsze przygotowanie doświadczenia. Zamiast budować skomplikowany układ z osobnych elementów, można od razu przejść do pomiaru i analizy.

Czujnik ciśnienia absolutnego i dane w czasie rzeczywistym

TP2025 współpracuje z czujnikiem ciśnienia absolutnego. Strzykawkę można podłączyć do czujnika, aby mierzyć zmiany ciśnienia podczas zmiany objętości gazu. Dane mogą być prezentowane w czasie rzeczywistym na terminalach Windows, Android i iOS. To bardzo duża korzyść dydaktyczna. Uczniowie mogą obserwować, jak ciśnienie reaguje na każdy ruch tłoka. Widzimy nie tylko punkt końcowy doświadczenia, ale cały przebieg zmiany. Dzięki temu łatwiej rozmawiać o płynności pomiaru, powtarzalności i wpływie sposobu dociskania tłoka na wynik. Pomiar cyfrowy pozwala również zapisywać dane, tworzyć tabele i krzywe. Oprogramowanie eksperymentalne posiada przygotowany szablon oraz automatycznie rejestruje zmiany w formie tabel i wykresów.

Szczelność układu — warunek wiarygodnego doświadczenia

W doświadczeniu z prawem Boyle’a-Mariotte’a szczelność układu ma kluczowe znaczenie. Jeżeli gaz ucieka ze strzykawki lub z połączenia z czujnikiem, pomiar nie pokaże poprawnej zależności. W konstrukcji TP2025 zwrócono uwagę na dobry efekt uszczelnienia między interfejsem strzykawki i czujnikiem ciśnienia, co wspiera dokładność danych eksperymentalnych. To dobry moment na rozmowę z uczniami o jakości eksperymentu. Wynik zależy nie tylko od prawa fizycznego, ale także od szczelności, tarcia tłoka, sposobu przesuwania tłoka, odczytu objętości i utrzymania możliwie stałej temperatury. Dzięki temu zestaw uczy nie tylko prawa gazowego, ale również metody badawczej. Uczniowie widzą, że dokładny wynik wymaga kontroli warunków.

Stała temperatura i przemiana izotermiczna

Prawo Boyle’a-Mariotte’a dotyczy sytuacji, w której temperatura gazu pozostaje stała. Dlatego doświadczenie z TP2025 należy prowadzić spokojnie, bez gwałtownego ściskania i rozprężania gazu. Zbyt szybki ruch tłoka może chwilowo zmieniać temperaturę gazu, co zaburza wynik. To bardzo ważna lekcja z termodynamiki. Uczniowie mogą zrozumieć, że „stała temperatura” nie jest tylko dopiskiem w definicji. To warunek, który trzeba brać pod uwagę w praktycznym pomiarze. W zajęciach rozszerzonych można omówić, dlaczego przy powolnym przesuwaniu tłoka gaz ma więcej czasu na wymianę ciepła z otoczeniem, a doświadczenie lepiej przybliża przemianę izotermiczną.

Wykres ciśnienie–objętość

Najważniejszym wynikiem doświadczenia jest wykres zależności ciśnienia od objętości. Uczniowie mogą wykonać pomiary dla kilku wartości objętości, zapisać ciśnienie, obliczyć iloczyn pV i sprawdzić, czy pozostaje on w przybliżeniu stały. Taki wykres ma bardzo dużą wartość edukacyjną. Uczniowie widzą, że zależność nie jest liniowa: dwukrotne zmniejszenie objętości powoduje wzrost ciśnienia, ale przebieg krzywej ma charakter odwrotnej proporcjonalności. To świetne połączenie fizyki z matematyką. W praktyce można przygotować tabelę z kolumnami: objętość, ciśnienie, iloczyn pV i wniosek. Dzięki temu uczniowie uczą się nie tylko obserwować, ale też analizować dane ilościowo.

Jakie doświadczenia można wykonać?

Weryfikacja prawa Boyle’a-Mariotte’a To podstawowe doświadczenie z wykorzystaniem TP2025. Uczniowie zmieniają objętość powietrza zamkniętego w strzykawce, mierzą ciśnienie i sprawdzają zależność między tymi wielkościami.

Badanie zależności ciśnienia od objętości Uczniowie wykonują serię pomiarów dla różnych objętości i obserwują, że wraz ze zmniejszaniem objętości ciśnienie rośnie.

Sprawdzenie zależności pV = const Po wykonaniu pomiarów uczniowie obliczają iloczyn ciśnienia i objętości dla każdej próby. To pozwala ilościowo sprawdzić prawo gazowe.

Tworzenie wykresu p(V) Dane z czujnika można przedstawić w tabelach i na krzywych, co ułatwia interpretację zależności między ciśnieniem i objętością.

Porównanie sprężania i rozprężania gazu Uczniowie mogą najpierw zmniejszać objętość, a następnie zwiększać ją ponownie. Porównanie wyników pozwala rozmawiać o powtarzalności pomiaru i tarciu tłoka.

Badanie wpływu sposobu przesuwania tłoka Powolny i stabilny ruch tłoka daje lepsze warunki do przybliżenia przemiany izotermicznej. Gwałtowne ruchy mogą prowadzić do większych odchyleń.

Analiza szczelności układu Uczniowie mogą omówić, dlaczego nieszczelność połączenia z czujnikiem ciśnienia wpływa na wynik doświadczenia.

Wprowadzenie do ciśnienia absolutnego Praca z czujnikiem ciśnienia absolutnego pozwala odróżnić ciśnienie mierzone względem próżni od ciśnienia względnego.

Model działania strzykawki i pompy Doświadczenie można powiązać z działaniem strzykawek, pompek, sprężarek, układów pneumatycznych i pojemników z gazem.

Analiza błędów pomiarowych Uczniowie mogą omówić wpływ tarcia tłoka, szczelności, odczytu objętości, tempa sprężania, temperatury gazu i dokładności czujnika ciśnienia.

Projekt STEM — jak najlepiej potwierdzić prawo Boyle’a-Mariotte’a? Uczniowie mogą zaplanować procedurę pomiarową: wybrać punkty objętości, ustalić tempo przesuwania tłoka, wykonać kilka powtórzeń, obliczyć średnie i porównać iloczyn pV.

Zastosowanie w fizyce, chemii, przyrodzie i STEM

Boyle’s Law Demonstrator TP2025 szczególnie dobrze sprawdza się w fizyce przy omawianiu gazów, ciśnienia, objętości, przemian gazowych, przemiany izotermicznej i praw gazowych. W chemii zestaw można wykorzystać do rozmowy o zachowaniu gazów, objętości molowej, sprężaniu, ciśnieniu w naczyniach zamkniętych oraz warunkach prowadzenia doświadczeń z gazami. W przyrodzie TP2025 pomaga wyjaśnić zjawiska codzienne: działanie strzykawki, pompki rowerowej, nurkowanie, zmiany objętości gazu, sprężanie powietrza i działanie układów pneumatycznych. W edukacji STEM zestaw pozwala prowadzić pełny proces badawczy: pytanie, hipoteza, pomiar objętości, pomiar ciśnienia, tabela, wykres, obliczenie pV i wniosek. Uczniowie pracują z realnymi danymi i uczą się krytycznie oceniać wynik pomiaru.

Współpraca z SenseDisc Pro i iLab V12.0

TP2025 bardzo dobrze uzupełnia system SenseDisc Pro, szczególnie w konfiguracjach Physics, Chemistry, Environment & Ecology oraz Advanced. Zestaw stanowi część mechaniczną doświadczenia, a pomiar można realizować czujnikiem ciśnienia absolutnego.

W połączeniu z iLab V12.0 uczniowie mogą rejestrować zmiany ciśnienia, tworzyć tabele, budować wykresy zależności p(V), obliczać iloczyn pV i przygotowywać raporty z doświadczeń. Przy zajęciach rozszerzonych można dodać czujnik temperatury, aby kontrolować, czy doświadczenie rzeczywiście przebiega w możliwie stałej temperaturze. Takie stanowisko pomaga łączyć termodynamikę z praktyką. Uczeń widzi, że gaz w strzykawce zachowuje się zgodnie z prawem fizycznym, a dane pomiarowe pozwalają to sprawdzić.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP2025 Boyle’s Law Demonstrator oznacza gotowe, proste i szybkie w użyciu stanowisko do jednego z najważniejszych doświadczeń z praw gazowych. Zestaw nie wymaga montażu, jest praktyczny i niezawodny, a strzykawka może być połączona z czujnikiem ciśnienia absolutnego. Dla ucznia to doświadczenie bardzo intuicyjne. Uczeń przesuwa tłok, widzi zmianę objętości i obserwuje zmianę ciśnienia. Dzięki temu zależność odwrotnej proporcjonalności staje się łatwa do zrozumienia. Dla szkoły to kompaktowe wyposażenie pracowni fizycznej, chemicznej i STEM. Zestaw ma wymiary 100 mm × 100 mm × 195 mm, masę 0,85 kg i certyfikację CE.

Bezpieczeństwo i prawidłowe użytkowanie

TP2025 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem doświadczenia należy sprawdzić stan strzykawki, tłoka, uchwytu, połączenia z czujnikiem ciśnienia oraz szczelność układu. Tłok należy przesuwać płynnie, bez gwałtownego dociskania i bez przekraczania bezpiecznego zakresu pracy strzykawki oraz czujnika ciśnienia. Doświadczenie warto prowadzić powoli, aby ograniczyć wpływ chwilowych zmian temperatury gazu. Po zakończeniu pracy należy ostrożnie wyrównać ciśnienie z otoczeniem, odłączyć czujnik ciśnienia, zabezpieczyć strzykawkę i przechowywać zestaw w suchym miejscu, z dala od kurzu i uszkodzeń mechanicznych.
