Demonstrator fal elektromagnetycznych, zestaw do doświadczeń z propagacji fal elektromagnetycznych, sygnałów elektrycznych,

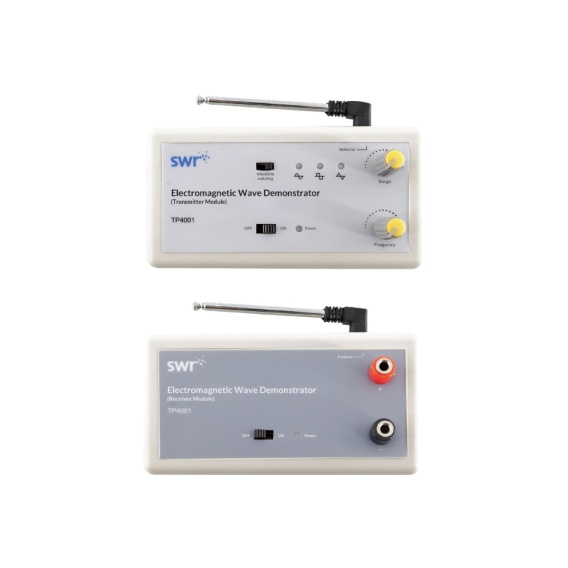

TP4001 Electromagnetic Wave Demonstrator — fale elektromagnetyczne pokazane przez nadawanie, odbiór i pomiar sygnału

Electromagnetic Wave Demonstrator TP4001 / Demonstrator fal elektromagnetycznych to zestaw laboratoryjny do doświadczeń z propagacji fal elektromagnetycznych, sygnałów elektrycznych, anten, transmisji bezprzewodowej, modulacji oraz cyfrowego pomiaru przebiegów. W mojej ofercie polecam go jako bardzo praktyczne wyposażenie pracowni fizycznej i STEM, ponieważ pozwala uczniom zobaczyć, że fala elektromagnetyczna nie jest tylko pojęciem z podręcznika, ale realnym sposobem przenoszenia informacji i energii między nadajnikiem a odbiornikiem. Zestaw służy do badania doświadczeń związanych z propagacją fal elektromagnetycznych. Model TP4001 składa się z modułu nadawczego, modułu odbiorczego, dwóch anten teleskopowych oraz czterech baterii typu nr 5. W danych technicznych moduł nadawczy pracuje z częstotliwością nośną 200 Hz, a częstotliwość fali modulującej wynosi 2–20 Hz. Największą wartością dydaktyczną TP4001 jest możliwość przeprowadzenia pełnego doświadczenia: sygnał jest generowany, przekazywany do anteny nadawczej, odbierany przez antenę odbiorczą, mierzony jako przebieg napięciowy i prezentowany na ekranie. Dzięki temu uczeń widzi cały łańcuch komunikacji: nadajnik — fala — odbiornik — pomiar — analiza danych.

Do czego służy zestaw TP4001?

Zestaw TP4001 służy do badania propagacji fal elektromagnetycznych i zrozumienia, jak sygnał może być przekazywany między nadajnikiem a odbiornikiem bez przewodu łączącego oba moduły. W praktyce uczniowie mogą obserwować, jak zmiana przebiegu, częstotliwości, amplitudy, położenia anten lub odległości między modułami wpływa na odbierany sygnał. W praktyce szkolnej zestaw można wykorzystać do omawiania: fal elektromagnetycznych, propagacji sygnału, nadajnika i odbiornika, anten teleskopowych, częstotliwości nośnej, modulacji sygnału, amplitudy i częstotliwości, przebiegu sinusoidalnego, trójkątnego i prostokątnego, pomiaru napięcia w czasie, analizy przebiegów na wykresie, podstaw komunikacji bezprzewodowej, zastosowań fal elektromagnetycznych w radiu, telekomunikacji, Wi-Fi, Bluetooth, systemach pomiarowych i transmisji danych. To bardzo dobry zestaw do pokazania uczniom, że fale elektromagnetyczne mają zastosowanie nie tylko w fizyce teoretycznej. To właśnie na nich opierają się współczesne technologie komunikacji, z których korzystamy codziennie.

Dlaczego warto badać fale elektromagnetyczne doświadczalnie?

Fale elektromagnetyczne są dla uczniów trudne, ponieważ zwykle nie widzimy ich bezpośrednio. Uczniowie słyszą o radiu, telefonach komórkowych, Wi-Fi, Bluetooth czy transmisji satelitarnej, ale trudno im wyobrazić sobie, jak sygnał może „przejść przez przestrzeń”. TP4001 rozwiązuje ten problem w prosty sposób. Jeden moduł pełni rolę nadajnika, drugi moduł odbiera sygnał, a czujnik napięcia pozwala pokazać przebieg na ekranie. Dzięki temu niewidzialna fala zostaje przedstawiona przez mierzalny sygnał elektryczny. To bardzo dobrze rozwija myślenie naukowe. Uczeń uczy się, że wielu zjawisk nie obserwujemy bezpośrednio oczami, ale możemy je wykrywać po skutkach, mierzyć odpowiednim czujnikiem i analizować na wykresie.

Moduł nadawczy — regulowane źródło sygnału

Moduł nadawczy TP4001 udostępnia trzy typy przebiegów: sinusoidalny, trójkątny i prostokątny. Częstotliwość i amplituda sygnału są regulowane, co pozwala przygotować kilka scenariuszy doświadczeń porównawczych. To bardzo duża korzyść dydaktyczna. Uczniowie mogą zobaczyć, że sygnały nie muszą mieć jednego kształtu. Przebieg sinusoidalny dobrze wprowadza klasyczne pojęcie fali, przebieg trójkątny pokazuje liniowe narastanie i opadanie wartości, a przebieg prostokątny pozwala omówić sygnały impulsowe i cyfrowe. Dzięki regulacji częstotliwości można pokazać, jak zmienia się „zagęszczenie” przebiegu w czasie. Dzięki regulacji amplitudy można wyjaśnić, że sygnał może być słabszy lub silniejszy, a jego odbiór zależy od warunków propagacji i ustawienia układu.

Moduł odbiorczy — pomiar przebiegu za pomocą czujnika napięcia

Moduł odbiorczy mierzy przebieg emitowany przez moduł nadawczy za pomocą czujnika napięcia. Dane mogą być prezentowane w czasie rzeczywistym na terminalach Windows, Android i iOS. To bardzo praktyczne rozwiązanie, ponieważ uczniowie nie muszą tylko wierzyć, że sygnał został przesłany. Mogą zobaczyć jego kształt na ekranie. W ten sposób doświadczenie staje się ilościowe: można obserwować przebieg, porównywać amplitudę, analizować zmiany i oceniać jakość odbioru. Dla nauczyciela oznacza to łatwiejsze prowadzenie lekcji. Można zmienić ustawienie anteny, odsunąć moduły, zmienić przebieg na nadajniku i od razu pokazać, jak reaguje sygnał odbierany.

Anteny teleskopowe — widoczny element nadawania i odbioru

W zestawie znajdują się dwie anteny teleskopowe — jedna dla modułu nadawczego i jedna dla modułu odbiorczego. To bardzo ważny element dydaktyczny, ponieważ uczniowie widzą fizyczny element odpowiedzialny za promieniowanie i odbiór sygnału. Anteny pozwalają wprowadzić pojęcie nadajnika i odbiornika w sposób bardzo intuicyjny. Uczeń może zmieniać ustawienie anten, odległość między modułami i orientację zestawu, a następnie obserwować, czy wpływa to na odbierany przebieg. To doświadczenie można powiązać z praktyką: antenami radiowymi, routerami Wi-Fi, pilotami, systemami łączności, odbiornikami GPS i urządzeniami IoT. Dzięki temu temat fal elektromagnetycznych staje się bliższy codziennemu doświadczeniu ucznia.

Częstotliwość nośna i fala modulująca

W konfiguracji technicznej moduł nadawczy pracuje z częstotliwością nośną 200 Hz, a częstotliwość fali modulującej wynosi 2–20 Hz. To pozwala wprowadzić podstawowe pojęcia związane z przenoszeniem sygnału. Dla uczniów to dobre przygotowanie do rozumienia komunikacji radiowej. Można wyjaśnić, że w praktycznych systemach komunikacji często odróżniamy sygnał nośny od informacji, która jest na nim „niesiona”. W uproszczonym szkolnym modelu łatwiej zrozumieć samą ideę modulacji i odbioru sygnału.

To nie musi być od razu zaawansowana elektronika. Wystarczy pokazać, że sygnał może mieć przebieg, częstotliwość, amplitudę i może zostać przesłany do odbiornika, gdzie jego kształt da się ponownie zobaczyć na wykresie.

Prosta obsługa i brak skomplikowanego montażu

Zestaw nie wymaga montażu rozbudowanego układu. Moduły są gotowe do pracy, a obsługa jest prosta i wygodna do realizacji doświadczeń grupowych. To bardzo ważne w szkolnej pracowni. Doświadczenia z falami elektromagnetycznymi mogą wydawać się trudne, jeśli wymagają wielu przewodów, osobnych generatorów, oscyloskopów i złożonego ustawiania układu. TP4001 upraszcza stanowisko do dwóch modułów, anten i pomiaru napięcia. Dzięki temu więcej czasu można poświęcić na właściwe pytania badawcze: jak sygnał się rozchodzi, jak zmienia się przy innej odległości, dlaczego anteny mają znaczenie, jak wygląda przebieg odebrany i czym różnią się kształty fal.

Jakie doświadczenia można wykonać?

Badanie propagacji fali elektromagnetycznej To podstawowe doświadczenie z wykorzystaniem TP4001. Uczniowie uruchamiają moduł nadawczy, odbierają sygnał modułem odbiorczym i obserwują przebieg na ekranie.

Porównanie przebiegu sinusoidalnego, trójkątnego i prostokątnego Nadajnik udostępnia trzy kształty sygnału. Uczniowie mogą sprawdzić, jak każdy z nich wygląda po stronie odbiornika i czym różnią się na wykresie.

Wpływ amplitudy na sygnał odbierany Regulacja amplitudy pozwala pokazać, że sygnał może mieć większą lub mniejszą wartość, a zmiana ustawienia nadajnika wpływa na wskazania po stronie odbiorczej.

Wpływ częstotliwości na przebieg sygnału Regulacja częstotliwości pozwala uczniom obserwować, jak zmienia się okres przebiegu i liczba cykli widocznych w danym czasie pomiaru.

Badanie wpływu odległości między nadajnikiem i odbiornikiem Uczniowie mogą stopniowo oddalać moduł odbiorczy od nadawczego i obserwować, jak zmienia się odbierany sygnał. To bardzo dobre ćwiczenie do rozmowy o tłumieniu i jakości odbioru.

Badanie wpływu ustawienia anten Zmiana orientacji anten teleskopowych pozwala sprawdzić, czy położenie anteny wpływa na odbiór. To pomaga wprowadzić pojęcie geometrii układu nadawczego i odbiorczego.

Badanie wpływu przeszkód między modułami W scenariuszu rozszerzonym można porównać odbiór sygnału przy pustej przestrzeni i przy przeszkodzie umieszczonej między modułami. To pozwala omówić ekranowanie, tłumienie i warunki propagacji.

Model komunikacji bezprzewodowej TP4001 można potraktować jako uproszczony model systemu komunikacji: nadajnik wytwarza sygnał, antena go emituje, odbiornik go rejestruje, a dane są analizowane na ekranie.

Wprowadzenie do modulacji Praca z częstotliwością nośną i falą modulującą pozwala omówić podstawową ideę przenoszenia informacji na sygnale. To bardzo dobre wprowadzenie do radiokomunikacji.

Analiza sygnału w czasie rzeczywistym Odbierany przebieg może być obserwowany na terminalu. Uczniowie mogą porównywać kształt, amplitudę, częstotliwość i stabilność sygnału.

Analiza błędów pomiarowych Doświadczenie pozwala omówić wpływ odległości, ustawienia anten, zakłóceń elektromagnetycznych, stanu baterii, położenia modułów i stabilności połączenia pomiarowego.

Projekt STEM — jak poprawić odbiór sygnału? Uczniowie mogą zaplanować serię prób: zmiana odległości, orientacji anten, amplitudy, częstotliwości i przeszkód. Następnie przygotowują tabelę, wykres i wniosek, które warunki dają najlepszy odbiór.

Zastosowanie w fizyce, technice i STEM

Electromagnetic Wave Demonstrator TP4001 szczególnie dobrze sprawdza się w fizyce przy omawianiu fal elektromagnetycznych, sygnałów, częstotliwości, amplitudy, anten, transmisji, odbioru i analizy przebiegów napięciowych. W edukacji technicznej zestaw można powiązać z radiem, telewizją, Wi-Fi, Bluetooth, łącznością satelitarną, telefonami komórkowymi, systemami IoT, czujnikami bezprzewodowymi i elektroniką komunikacyjną. Uczniowie łatwiej rozumieją, że za codzienną łącznością stoją konkretne zjawiska fizyczne. W edukacji STEM TP4001 pozwala prowadzić pełny proces badawczy: pytanie, hipoteza, zmiana ustawień nadajnika, pomiar sygnału, tabela, wykres i wniosek. Zestaw dobrze wspiera pracę zespołową, bo uczniowie mogą badać różne warunki propagacji i porównywać wyniki między grupami.

Współpraca z SenseDisc Pro i iLab V12.0

TP4001 bardzo dobrze uzupełnia system SenseDisc Pro, szczególnie w konfiguracjach Physics i Advanced. Zestaw stanowi część nadawczo-odbiorczą doświadczenia, a pomiar można realizować czujnikiem napięcia. W połączeniu z iLab V12.0 uczniowie mogą obserwować przebiegi w czasie rzeczywistym, porównywać kształty fal, analizować amplitudę i częstotliwość oraz przygotowywać raporty z doświadczeń. Przy zajęciach rozszerzonych można wykorzystać także czujnik częstotliwości, czujnik napięcia wielozakresowego lub dodatkowe elementy do analizy sygnałów. Takie stanowisko bardzo dobrze pokazuje, że fale elektromagnetyczne można badać nie tylko opisowo, ale również pomiarowo. Uczeń widzi, że sygnał ma mierzalny przebieg, który można zapisać i porównać.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP4001 Electromagnetic Wave Demonstrator oznacza gotowe stanowisko do jednego z trudniejszych tematów fizyki. Zestaw upraszcza przygotowanie lekcji, ponieważ składa się z gotowego nadajnika, odbiornika i anten, a odbierany przebieg można pokazać całej klasie na ekranie. Dla ucznia to doświadczenie, które porządkuje intuicję. Uczeń widzi moduł nadawczy, moduł odbiorczy, anteny i wykres sygnału. Dzięki temu łatwiej rozumie, że informacja może być przesyłana bezprzewodowo, a fala elektromagnetyczna może być rejestrowana jako sygnał elektryczny. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, technicznej i STEM. Zestaw jest kompaktowy, ma wymiary 135 mm × 85 mm × 30 mm, masę 0,303 kg i certyfikację CE, dlatego łatwo go przechowywać, przenosić i wykorzystywać w pokazach oraz ćwiczeniach uczniowskich.

Bezpieczeństwo i prawidłowe użytkowanie

TP4001 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. Przed rozpoczęciem doświadczenia należy sprawdzić stan baterii, połączenie anten teleskopowych, ustawienia nadajnika, położenie odbiornika oraz poprawność podłączenia czujnika napięcia. Nie należy rozbierać modułów, zwierać styków baterii ani podłączać urządzenia do nieprzewidzianych źródeł zasilania. Anteny teleskopowe należy wysuwać i składać ostrożnie, bez wyginania. Przy doświadczeniach porównawczych warto zmieniać tylko jeden parametr naraz: odległość, ustawienie anten, amplitudę albo częstotliwość. Po zakończeniu pracy należy wyłączyć moduły, odłączyć czujnik, złożyć anteny i przechowywać zestaw w suchym miejscu. Jeżeli zestaw nie będzie używany przez dłuższy czas, warto wyjąć baterie, aby uniknąć uszkodzenia komory zasilania.
