TP2092 Apparatus for Temperature Change Rule of Solid Melting — topnienie ciała stałego pokazane na realnym wykresie temperatury

Apparatus for Temperature Change Rule of Solid Melting TP2092 / Aparatura do badania zmian temperatury podczas topnienia ciała stałego to zestaw laboratoryjny do doświadczeń z termodynamiki, przemian fazowych, topnienia, krystalizacji oraz cyfrowego pomiaru temperatury. W mojej ofercie polecam go jako bardzo praktyczne wyposażenie pracowni fizycznej, przyrodniczej i STEM, ponieważ pozwala uczniom zobaczyć, że topnienie nie jest tylko prostą zmianą „ciało stałe → ciecz”, ale procesem, w którym temperatura może zachowywać się w bardzo charakterystyczny sposób. Zestaw służy do badania charakterystyki topnienia ciał stałych oraz do obserwacji zmian temperatury przed topnieniem, podczas topnienia i po stopieniu próbki. W konfiguracji znajdują się m.in. probówka 18 mm × 150 mm ze skalą, termometr, zacisk do probówki, śruby motylkowe, łączniki uniwersalne, zlewka 250 ml, pierścień, siatka, palnik alkoholowy, tiosiarczan sodu oraz korek gumowy. Największą wartością dydaktyczną TP2092 jest możliwość przejścia od obserwacji do pomiaru. Uczniowie nie tylko widzą, że substancja stała zaczyna się topić, ale mogą rejestrować temperaturę, tworzyć wykres temperatura–czas i samodzielnie wskazać odcinek, w którym energia dostarczana do układu jest zużywana głównie na przemianę fazową, a nie na dalszy wzrost temperatury.

Do czego służy zestaw TP2092?

Zestaw TP2092 służy do badania reguły zmian temperatury podczas topnienia ciała stałego. W praktyce uczniowie ogrzewają próbkę umieszczoną w probówce, mierzą temperaturę szybkim czujnikiem temperatury i obserwują, jak zmienia się jej wartość w czasie. Dzięki temu mogą odróżnić etap ogrzewania ciała stałego, etap samego topnienia oraz etap ogrzewania cieczy po zakończeniu przemiany fazowej. W praktyce szkolnej zestaw można wykorzystać do omawiania: topnienia ciał stałych, przemian fazowych, temperatury topnienia, ciepła topnienia, różnicy między ciałem krystalicznym i bezpostaciowym, wykresu temperatura–czas, stałości temperatury podczas topnienia kryształu, ogrzewania w kąpieli wodnej, pomiaru temperatury szybkim czujnikiem, analizy danych w tabelach i na wykresach, kontroli warunków doświadczenia, bezpieczeństwa pracy z ogrzewaniem laboratoryjnym. To bardzo dobry zestaw do pokazania uczniom, że podczas topnienia substancji krystalicznej temperatura przez pewien czas może pozostawać prawie stała, mimo że nadal dostarczamy energię. Dzięki temu łatwiej wyjaśnić, czym jest ciepło przemiany fazowej.

Dlaczego warto badać topnienie doświadczalnie?

Topnienie jest jednym z podstawowych zjawisk przyrodniczych, ale bez pomiaru uczniowie często rozumieją je bardzo powierzchownie. Widzą, że ciało stałe zmienia się w ciecz, ale nie zawsze rozumieją, co dzieje się z temperaturą i energią w trakcie przemiany fazowej. TP2092 pozwala przeprowadzić doświadczenie w sposób uporządkowany. Próbka znajduje się w probówce, probówka jest ogrzewana w zlewce, a czujnik temperatury umożliwia stały pomiar. Dane mogą być prezentowane w czasie rzeczywistym na terminalach Windows, Android i iOS, co pozwala uczniom obserwować cały przebieg procesu. Dzięki temu uczniowie widzą, że topnienie ma swoją charakterystyczną „historię temperaturową”. Najpierw temperatura rośnie, później podczas topnienia kryształu może utrzymywać się w pobliżu stałej wartości, a po zakończeniu topnienia ponownie wzrasta. Taki wykres bardzo dobrze porządkuje pojęcia z działu ciepła i termodynamiki.

Ciało krystaliczne i bezpostaciowe — różne przebiegi topnienia

Jednym z ważnych zastosowań TP2092 jest porównanie topnienia ciała krystalicznego i niekrystalicznego. Produkt jest przeznaczony do badania reguły zmian temperatury podczas topnienia kryształu lub ciała bezpostaciowego. Dla uczniów to bardzo cenna różnica. Substancja krystaliczna, taka jak tiosiarczan sodu, może wykazywać wyraźny odcinek topnienia przy względnie stałej temperaturze. Ciało bezpostaciowe często mięknie stopniowo, bez jednego ostrego punktu topnienia. Dzięki porównaniu wykresów uczniowie mogą lepiej zrozumieć, że materiały stałe nie zachowują się identycznie. To doświadczenie dobrze łączy fizykę z chemią i materiałoznawstwem. Uczniowie mogą omówić, dlaczego metale, sole, szkło, wosk lub tworzywa sztuczne mogą mieć różne przebiegi zmian temperatury podczas ogrzewania.

Tiosiarczan sodu jako materiał do doświadczenia

W zestawie przewidziano tiosiarczan sodu jako materiał zgodny z tradycyjnym szkolnym doświadczeniem dotyczącym topnienia ciał stałych. Dostarczenie tego materiału ułatwia nauczycielowi przygotowanie lekcji i pozwala szybciej przejść do właściwego pomiaru.

To bardzo praktyczna korzyść. Nie trzeba samodzielnie szukać odpowiedniej substancji o wygodnych parametrach doświadczenia. Uczniowie mogą wykonać klasyczne badanie, a nauczyciel ma lepszą kontrolę nad przebiegiem zajęć. Tiosiarczan sodu dobrze sprawdza się jako materiał do obserwacji zmian temperatury podczas topnienia, ponieważ pozwala uzyskać czytelny przebieg pomiarowy i omówić charakterystyczny odcinek wykresu związany z przemianą fazową.

Probówka ze skalą i uchwyt czujnika — powtarzalny pomiar

W konfiguracji znajduje się probówka 18 mm × 150 mm ze skalą oraz elementy mocujące, które pomagają utrzymać próbkę i czujnik we właściwym położeniu. Uchwyt rury / uchwyt czujnika ułatwia stabilne zamocowanie szybkiego czujnika temperatury. To bardzo ważne w doświadczeniach temperaturowych. Jeśli czujnik za każdym razem znajduje się w innym miejscu próbki, wyniki mogą być trudne do porównania. Stabilne ustawienie sondy ułatwia uzyskanie powtarzalnego pomiaru i poprawia czytelność wykresu. Dla uczniów jest to dobra lekcja metody badawczej. Mogą zobaczyć, że wynik doświadczenia zależy nie tylko od badanej substancji, ale również od sposobu umieszczenia czujnika, ilości próbki, tempa ogrzewania i stabilności układu.

Kąpiel wodna — łagodniejsze i bardziej kontrolowane ogrzewanie

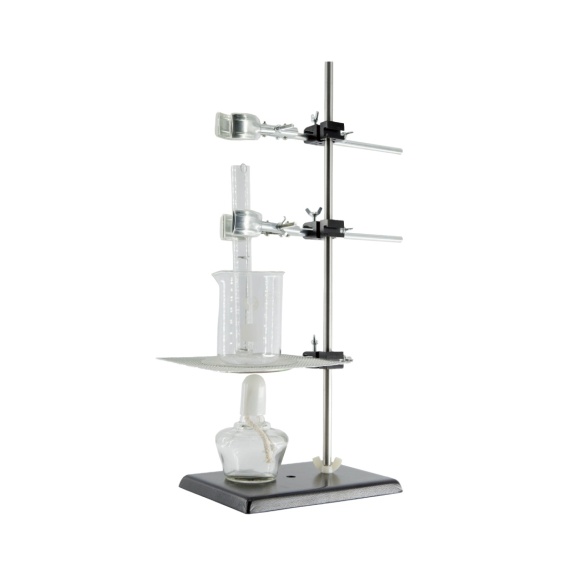

Zestaw wykorzystuje zlewkę 250 ml, pierścień, siatkę oraz palnik alkoholowy, co pozwala przygotować układ ogrzewania próbki w zlewce. W praktyce szkolnej taki układ można wykorzystać jako kąpiel wodną, która zapewnia bardziej równomierne ogrzewanie probówki niż bezpośrednie ogrzewanie płomieniem. To bardzo ważne przy badaniu topnienia. Zbyt gwałtowne ogrzewanie mogłoby utrudnić obserwację charakterystycznego odcinka topnienia i zwiększyć ryzyko błędów pomiarowych. Łagodniejsze ogrzewanie pozwala uczniom spokojniej obserwować zmianę stanu skupienia oraz rejestrować temperaturę. Kąpiel wodna pomaga również rozmawiać o bezpieczeństwie i kontroli warunków doświadczenia. Uczniowie uczą się, że w laboratorium nie zawsze ogrzewamy substancję bezpośrednio — często stosujemy pośredni sposób ogrzewania, aby uzyskać bardziej stabilne i bezpieczne warunki.

Wykres temperatura–czas — najważniejszy wynik doświadczenia

Najważniejszym efektem pracy z TP2092 jest wykres temperatury w funkcji czasu. Szybki czujnik temperatury pozwala rejestrować zmianę temperatury, a dane mogą być prezentowane na terminalach Windows, Android i iOS. To ogromna wartość dydaktyczna. Uczniowie widzą, że wykres nie jest dodatkiem do doświadczenia, ale głównym źródłem wniosków. Na wykresie można wskazać etap ogrzewania ciała stałego, etap topnienia oraz etap ogrzewania cieczy po stopieniu próbki. Dzięki temu doświadczenie uczy nie tylko fizyki, ale również analizy danych. Uczniowie mogą porównywać nachylenie wykresu, wskazywać fragment plateau, opisywać moment rozpoczęcia i zakończenia topnienia oraz wyciągać wnioski o rodzaju badanej substancji.

Jakie doświadczenia można wykonać?

Badanie charakterystyki topnienia ciała stałego To podstawowe doświadczenie z wykorzystaniem TP2092. Uczniowie ogrzewają próbkę, mierzą temperaturę i obserwują zmiany przed topnieniem, podczas topnienia oraz po zakończeniu przemiany fazowej.

Wyznaczanie wykresu temperatura–czas podczas topnienia Uczniowie rejestrują temperaturę w regularnych odstępach czasu lub za pomocą systemu cyfrowego, a następnie tworzą wykres. To najważniejszy sposób analizy procesu topnienia.

Obserwacja stałości temperatury podczas topnienia kryształu Na wykresie można wskazać odcinek, w którym temperatura zmienia się bardzo wolno lub pozostaje prawie stała, mimo dalszego ogrzewania. To pozwala wyjaśnić ciepło topnienia.

Porównanie ciała krystalicznego i bezpostaciowego Uczniowie mogą porównać przebieg topnienia substancji krystalicznej z materiałem bezpostaciowym. Dzięki temu rozumieją, że nie każda substancja stała ma taki sam charakter topnienia.

Badanie wpływu szybkości ogrzewania na wykres Można porównać spokojne i bardziej intensywne ogrzewanie, aby zobaczyć, jak tempo dostarczania energii wpływa na czytelność wyników.

Badanie wpływu ilości próbki na czas topnienia Uczniowie mogą porównać mniejszą i większą ilość materiału, zachowując podobne warunki ogrzewania. To pomaga zrozumieć związek między ilością substancji a energią potrzebną do przemiany fazowej.

Obserwacja początku i końca topnienia Uczniowie mogą zanotować moment, w którym pojawiają się pierwsze oznaki topnienia, oraz moment, w którym próbka jest już całkowicie stopiona. Następnie porównują te obserwacje z wykresem temperatury.

Porównanie obserwacji wzrokowej z pomiarem cyfrowym Uczniowie obserwują próbkę w probówce, a jednocześnie śledzą temperaturę na ekranie. Dzięki temu uczą się łączyć obserwację jakościową z pomiarem ilościowym.

Analiza ciepła przemiany fazowej Doświadczenie pozwala omówić, że podczas topnienia energia jest zużywana na zmianę struktury substancji, a nie tylko na podnoszenie temperatury.

Modelowanie przemian fazowych w przyrodzie Zestaw można wykorzystać do rozmowy o topnieniu lodu, wosków, metali, substancji krystalicznych i bezpostaciowych oraz o praktycznym znaczeniu temperatury topnienia.

Analiza błędów pomiarowych Uczniowie mogą omówić wpływ położenia czujnika, wielkości próbki, tempa ogrzewania, mieszania, strat ciepła, bezwładności cieplnej czujnika i odczytu momentu rozpoczęcia topnienia.

Projekt STEM — porównaj wykresy topnienia różnych materiałów Uczniowie mogą zaplanować serię pomiarów, przygotować wykresy temperatura–czas i porównać, które substancje mają wyraźny punkt topnienia, a które miękną stopniowo.

Zastosowanie w fizyce, chemii, przyrodzie i STEM

Apparatus for Temperature Change Rule of Solid Melting TP2092 szczególnie dobrze sprawdza się w fizyce przy omawianiu ciepła, temperatury, przemian fazowych, topnienia, ciepła topnienia i analizy wykresów. W chemii zestaw można wykorzystać do rozmowy o właściwościach substancji, czystości substancji, temperaturze topnienia, materiałach krystalicznych i bezpostaciowych oraz o tym, dlaczego temperatura topnienia jest ważną cechą identyfikacyjną wielu substancji. W edukacji przyrodniczej TP2092 pomaga wyjaśnić przemiany zachodzące w otoczeniu: topnienie lodu, zamarzanie i topnienie wody, działanie soli, ogrzewanie materiałów oraz wpływ temperatury na stan skupienia. W edukacji STEM zestaw pozwala prowadzić pełny proces badawczy: pytanie, hipoteza, przygotowanie próbki, pomiar temperatury, tabela, wykres i wniosek. Uczniowie pracują z realnymi danymi i uczą się interpretować przebieg krzywej temperaturowej.

Współpraca z SenseDisc Pro i iLab V12.0

TP2092 bardzo dobrze uzupełnia system SenseDisc Pro, szczególnie w konfiguracjach Physics, Chemistry, Biology & Chemistry oraz Advanced. Zestaw stanowi część laboratoryjną doświadczenia, a pomiar można realizować szybkim czujnikiem temperatury. Do zajęć rozszerzonych przydatne są: szybki czujnik temperatury, czujnik temperatury, termopara, czujnik ciśnienia w doświadczeniach rozszerzonych oraz moduły do rejestracji danych w czasie. W połączeniu z iLab V12.0 uczniowie mogą tworzyć wykresy temperatura–czas, porównywać serie pomiarowe i przygotowywać raporty z doświadczeń. Takie stanowisko bardzo dobrze pokazuje, że przemiany fazowe można badać cyfrowo i ilościowo. Uczeń nie tylko obserwuje topnienie, ale widzi pełny przebieg procesu na wykresie i może samodzielnie wyciągnąć wnioski.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP2092 Apparatus for Temperature Change Rule of Solid Melting oznacza gotowe stanowisko do klasycznego, ale bardzo ważnego doświadczenia z działu ciepła. Zestaw porządkuje układ, ułatwia zamocowanie czujnika i pozwala szybko przygotować pomiar z wykorzystaniem tradycyjnego materiału do doświadczeń — tiosiarczanu sodu. Dla ucznia to doświadczenie, które porządkuje intuicję. Uczeń widzi próbkę, obserwuje jej topnienie, śledzi temperaturę i analizuje wykres. Dzięki temu łatwiej rozumie, że podczas przemiany fazowej energia może być pochłaniana bez wyraźnego wzrostu temperatury. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, chemicznej, przyrodniczej i STEM. Zestaw jest zgodny z klasycznym szkolnym doświadczeniem, a jednocześnie pozwala prowadzić je nowocześnie — z cyfrowym pomiarem temperatury i analizą danych na ekranie.

Bezpieczeństwo i prawidłowe użytkowanie

TP2092 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. W doświadczeniu stosowane jest ogrzewanie, palnik alkoholowy, zlewka z gorącą wodą oraz probówka z badaną substancją, dlatego stanowisko należy przygotować stabilnie i z zachowaniem zasad BHP. Przed rozpoczęciem pracy należy sprawdzić mocowanie probówki, położenie czujnika temperatury, stabilność statywu, ilość wody w zlewce i położenie palnika. Uczniowie nie powinni dotykać gorącej zlewki, siatki, pierścienia, probówki ani końcówki czujnika bez zgody nauczyciela. Podczas ogrzewania należy unikać gwałtownego przegrzewania próbki i pracować tak, aby pomiar był spokojny oraz powtarzalny. Po zakończeniu doświadczenia należy zgasić palnik, odczekać aż elementy ostygną, odłączyć czujnik, usunąć próbkę zgodnie z instrukcją i uporządkować stanowisko.
