Aparatura do badania wrzenia wody, badanie zjawisk: wrzenia, parowania, zmian temperatury przed, w trakcie i po zagotowaniu.

TP6027 Apparatus for Water Boiling — praktyczne badanie wrzenia, parowania i temperatury wody

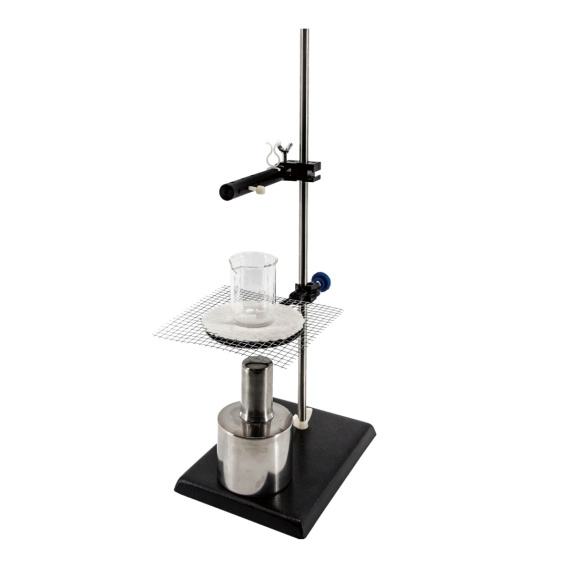

Apparatus for Water Boiling TP6027 / Aparatura do badania wrzenia wody to zestaw laboratoryjny do doświadczeń z fizyki, przyrody, chemii i edukacji STEM, który pozwala przeprowadzić klasyczne doświadczenie z wrzeniem wody w bardziej uporządkowany, pomiarowy i nowoczesny sposób. W Sklep Multimedia polecam go jako praktyczną pomoc do lekcji o parowaniu, wrzeniu, temperaturze, przekazywaniu ciepła i przemianach fazowych. Zestaw służy do badania zjawiska wrzenia wody oraz warunków, w których gorąca woda może nadal wrzeć i parować. Umożliwia także obserwację zmian temperatury przed i po zagotowaniu oraz analizę zachowania pęcherzyków powietrza i pary wodnej unoszących się w cieczy. Największą wartością dydaktyczną TP6027 jest to, że uczniowie nie tylko widzą, że woda zaczyna wrzeć. Mogą jednocześnie mierzyć temperaturę, obserwować pęcherzyki, porównywać różne miejsca w zlewce i analizować wykres. Dzięki temu zjawisko znane z codziennego życia staje się pełnym doświadczeniem laboratoryjnym.

Do czego służy zestaw TP6027?

Zestaw TP6027 służy do badania wrzenia wody, parowania, zmian temperatury podczas ogrzewania oraz warunków ciągłego wrzenia gorącej wody. Pozwala uczniom sprawdzić, co dzieje się z wodą od momentu rozpoczęcia ogrzewania aż do osiągnięcia wrzenia i dalszego dostarczania ciepła. W praktyce szkolnej zestaw można wykorzystać do omawiania: temperatury i jej pomiaru,

ogrzewania cieczy, parowania, wrzenia, przemiany cieczy w parę, stałości temperatury podczas wrzenia, pęcherzyków pary wodnej, konwekcji w ogrzewanej wodzie, różnic temperatury w różnych częściach zlewki, roli przykrycia naczynia, skraplania pary wodnej, analizy danych w tabelach i na wykresach. To bardzo dobry zestaw do pokazania, że wrzenie nie jest tylko „bardzo gorącą wodą”. Jest to konkretna przemiana fizyczna, w której ciecz przechodzi w stan gazowy, a dostarczana energia jest wykorzystywana do parowania, nie tylko do dalszego podnoszenia temperatury.

Dlaczego wrzenie wody warto badać doświadczalnie?

Wrzenie wody jest zjawiskiem, które uczniowie znają z domu, ale często rozumieją je powierzchownie. Wydaje się proste: woda się grzeje, pojawiają się bąbelki i zaczyna wrzeć. Dopiero doświadczenie pokazuje, że proces ma kilka etapów. Najpierw temperatura stopniowo rośnie. Później pojawiają się drobne pęcherzyki, następnie coraz intensywniejszy ruch cieczy, a na końcu pełne wrzenie. Podczas dalszego ogrzewania temperatura wody przy normalnym ciśnieniu nie rośnie już tak, jak przed wrzeniem, ponieważ energia jest zużywana na zmianę stanu skupienia. TP6027 pozwala uczniom prześledzić cały proces krok po kroku. Dzięki pomiarowi temperatury i obserwacji pęcherzyków uczniowie widzą, że wrzenie ma zarówno stronę jakościową, jak i ilościową: można je opisać obrazem, temperaturą, czasem i wykresem.

Pręt z trzema otworami — pomiar temperatury w różnych miejscach zlewki

Jedną z najważniejszych cech zestawu jest pręt mocujący czujnik temperatury z trzema otworami na różnych wysokościach. Dzięki temu można ustawić sondę w wybranej pozycji i mierzyć temperaturę wody w różnych miejscach tej samej zlewki. To bardzo cenna funkcja dydaktyczna. Uczniowie mogą sprawdzić, czy temperatura wody jest taka sama przy dnie, w środku i bliżej powierzchni. W ten sposób można omówić konwekcję, mieszanie cieczy, ogrzewanie od dołu oraz znaczenie położenia czujnika dla wyniku pomiaru. Przy zastosowaniu kilku czujników temperatury można prowadzić pomiary jednocześnie na jednakowej wysokości lub w różnych punktach, a następnie porównać przebieg zmian temperatury. To bardzo dobre ćwiczenie z poprawnego projektowania eksperymentu: ta sama zlewka, ta sama woda, to samo ogrzewanie, ale różne punkty pomiarowe.

Palnik spirytusowy i kontrolowane ogrzewanie

W zestawie znajduje się palnik spirytusowy ze stali nierdzewnej. Taka konstrukcja zwiększa trwałość elementu grzewczego, a gwintowany wlew pomaga ograniczyć ryzyko wypływu alkoholu w przypadku przechylenia lampki. Dla nauczyciela oznacza to wygodniejsze przygotowanie doświadczenia, a dla ucznia bardziej czytelny układ: źródło ciepła, siatka, zlewka z wodą, czujnik temperatury i pokrywa. Uczniowie mogą obserwować, jak energia dostarczana przez palnik powoduje stopniowy wzrost temperatury, powstawanie pęcherzyków i wreszcie wrzenie. Zestaw dobrze porządkuje stanowisko, ponieważ wszystkie elementy mają swoje funkcje: statyw stabilizuje układ, pierścień podtrzymuje zlewkę, siatka rozprasza ciepło, a czujnik pozwala mierzyć temperaturę bez konieczności trzymania termometru w dłoni.

Papierowa pokrywa — ograniczenie strat ciepła i zakłóceń pomiaru

W komplecie znajduje się papierowa pokrywa, która pomaga utrzymać ciepło i ograniczać wpływ skraplającej się pary wodnej na przebieg doświadczenia. To ważne z punktu widzenia metodyki doświadczenia. Pokrywa pozwala omówić, że warunki brzegowe układu mają znaczenie: otwarte naczynie oddaje ciepło inaczej niż częściowo przykryte, a para wodna może się skraplać i wracać do cieczy. Uczniowie mogą zrozumieć, że nawet proste doświadczenie z wodą wymaga kontroli szczegółów.

Pokrywa daje również dobry punkt wyjścia do rozmowy o skraplaniu pary wodnej, obiegu wody, gotowaniu pod przykryciem i ograniczaniu strat energii.

Dane w czasie rzeczywistym, tabele i wykresy

Zestaw może pracować z czujnikami temperatury i oprogramowaniem, które automatycznie zapisuje dane oraz przedstawia je w formie tabel i wykresów. Wyniki mogą być prezentowane w czasie rzeczywistym na urządzeniach z systemami Windows, Android i iOS. To bardzo duża korzyść dydaktyczna. Uczniowie nie muszą ograniczać się do pojedynczych odczytów temperatury. Mogą obserwować całą krzywą ogrzewania: temperaturę początkową, wzrost temperatury, moment intensywnego wrzenia oraz dalszy przebieg doświadczenia. Dzięki wykresowi łatwiej zrozumieć, co dzieje się z energią podczas wrzenia. Uczniowie widzą, że po osiągnięciu temperatury wrzenia dalsze dostarczanie ciepła nie musi oznaczać ciągłego wzrostu temperatury wody — energia jest wykorzystywana na przemianę cieczy w parę.

Jakie doświadczenia można wykonać?

Badanie ogrzewania wody do temperatury wrzenia To podstawowe doświadczenie z wykorzystaniem TP6027. Uczniowie ogrzewają wodę w zlewce i rejestrują temperaturę w czasie. Na wykresie mogą wskazać etap stopniowego wzrostu temperatury i moment zbliżania się do wrzenia.

Obserwacja wrzenia wody Uczniowie obserwują powstawanie pęcherzyków, ich zwiększanie się i unoszenie ku powierzchni. Mogą porównać wygląd cieczy przed wrzeniem, tuż przed wrzeniem i podczas intensywnego wrzenia.

Temperatura wody przed i po rozpoczęciu wrzenia Doświadczenie pozwala sprawdzić, jak zmienia się temperatura wody przed wrzeniem i co dzieje się z temperaturą po rozpoczęciu wrzenia. To bardzo dobre wprowadzenie do pojęcia temperatury wrzenia i ciepła parowania.

Warunki ciągłego wrzenia gorącej wody Uczniowie mogą analizować, co jest potrzebne, aby woda nadal wrzała: dostarczanie energii, odpowiednia temperatura i utrzymywanie warunków ogrzewania. To pozwala odróżnić samo osiągnięcie wysokiej temperatury od procesu ciągłego wrzenia.

Pomiar temperatury na różnych wysokościach zlewki Dzięki prętowi mocującemu czujnik temperatury w trzech pozycjach można porównać temperaturę przy dnie, w środku i bliżej powierzchni wody. To świetne doświadczenie do omówienia konwekcji i rozkładu temperatury w cieczy.

Porównanie pomiaru jednym i kilkoma czujnikami Jeżeli pracownia dysponuje kilkoma czujnikami temperatury, można mierzyć temperaturę w różnych punktach jednocześnie. Uczniowie porównują krzywe i oceniają, czy woda ogrzewa się jednakowo w całej objętości.

Wpływ przykrycia zlewki na przebieg ogrzewania Papierowa pokrywa pozwala omówić straty ciepła i skraplanie pary. Uczniowie mogą porównać ogrzewanie z przykryciem i bez przykrycia, zwracając uwagę na tempo wzrostu temperatury oraz zachowanie pary wodnej.

Powstawanie i unoszenie pęcherzyków Uczniowie mogą obserwować, gdzie najpierw pojawiają się pęcherzyki, jak zmienia się ich wielkość i ruch oraz dlaczego podczas wrzenia powstają w całej objętości cieczy, a nie tylko na powierzchni.

Parowanie a wrzenie Zestaw pozwala bardzo dobrze rozróżnić parowanie zachodzące na powierzchni cieczy od wrzenia, które obejmuje powstawanie pęcherzyków pary wewnątrz cieczy. To jedno z najważniejszych rozróżnień w tym dziale fizyki.

Krzywa ogrzewania wody Uczniowie tworzą wykres temperatury w funkcji czasu. Następnie wskazują odcinki: ogrzewanie przed wrzeniem, moment intensywnego wrzenia oraz etap dalszego dostarczania ciepła.

Analiza błędów pomiarowych Doświadczenie można wykorzystać do rozmowy o położeniu czujnika, opóźnieniu pomiaru, stratach ciepła, wpływie przykrycia, ilości wody, intensywności płomienia i warunkach otoczenia.

Projekt STEM — cyfrowa analiza wrzenia wody Uczniowie mogą zaplanować pełne badanie: określić objętość wody, położenie czujnika, czas pomiaru, sposób ogrzewania, zebrać dane, przygotować wykres i opisać przebieg wrzenia na podstawie wyników.

Zastosowanie w fizyce, chemii, przyrodzie i STEM

Apparatus for Water Boiling TP6027 szczególnie dobrze sprawdza się w fizyce przy omawianiu temperatury, ciepła, parowania, wrzenia, przemian fazowych, przekazywania energii i analizy krzywych ogrzewania. W chemii zestaw może wspierać tematy dotyczące stanów skupienia, właściwości wody, ogrzewania substancji, skraplania pary i przemian fizycznych. To dobry sposób na pokazanie, że zmiana stanu skupienia nie oznacza zmiany chemicznej substancji. W edukacji przyrodniczej TP6027 pomaga wyjaśnić zjawiska obecne w środowisku i życiu codziennym: gotowanie wody, parowanie z powierzchni zbiorników, skraplanie pary, obieg wody oraz wpływ temperatury na zachowanie cieczy. W edukacji STEM zestaw pozwala prowadzić doświadczenie w pełnym cyklu badawczym: pytanie, hipoteza, pomiar, tabela, wykres, analiza i wniosek. Uczniowie nie tylko obserwują wrzenie, ale uczą się interpretować dane.

Współpraca z SenseDisc Pro i iLab V12.0

TP6027 bardzo dobrze uzupełnia system SenseDisc Pro, ponieważ głównym pomiarem w doświadczeniu jest temperatura. W typowym stanowisku zestaw odpowiada za uporządkowane ogrzewanie wody, a czujnik temperatury SenseDisc Pro rejestruje przebieg zmian. Do doświadczeń szczególnie przydatne są: czujnik temperatury, szybki czujnik temperatury i termopara. Przy pracy z kilkoma czujnikami można jednocześnie mierzyć temperaturę w różnych miejscach zlewki, co pozwala porównywać krzywe i analizować rozkład temperatury w cieczy. W połączeniu z iLab V12.0 uczniowie mogą tworzyć wykresy temperatury w funkcji czasu, zapisywać dane, porównywać serie i przygotowywać raporty. Takie stanowisko dobrze wpisuje się w konfiguracje SenseDisc Pro Physics, Chemistry, Biology & Chemistry oraz Advanced.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TP6027 Apparatus for Water Boiling oznacza gotowe stanowisko do jednego z najważniejszych doświadczeń z ciepła i przemian fazowych. Zestaw porządkuje pracę, ułatwia mocowanie czujnika temperatury i pozwala prowadzić doświadczenie w bardziej powtarzalny sposób. Dla ucznia to doświadczenie, które pomaga zrozumieć różnicę między ogrzewaniem, parowaniem i wrzeniem. Uczeń widzi pęcherzyki, obserwuje parę, odczytuje temperaturę i analizuje wykres. Dzięki temu lepiej rozumie, że energia podczas wrzenia jest związana z przemianą fazową. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, chemicznej, przyrodniczej i STEM. Zestaw jest klasyczny w temacie, ale nowoczesny w sposobie prowadzenia pomiaru, ponieważ można połączyć obserwację z cyfrową rejestracją danych.

Bezpieczeństwo i prawidłowe użytkowanie

TP6027 powinien być używany pod nadzorem nauczyciela i zgodnie z instrukcją. W doświadczeniu pojawia się otwarty płomień, gorąca woda, para wodna i rozgrzane szkło, dlatego uczniowie powinni pracować ostrożnie i z zachowaniem zasad BHP. Przed rozpoczęciem pracy należy stabilnie ustawić statyw, pierścień, siatkę i zlewkę. Palnik spirytusowy powinien być napełniany i zapalany wyłącznie przez nauczyciela lub pod jego bezpośrednim nadzorem. Nie należy przepełniać zlewki, pochylać się nad parą ani dotykać gorących elementów. Czujnik temperatury należy zamocować tak, aby nie uderzał o dno ani ścianki zlewki i nie był narażony na przypadkowe przesunięcie. Po zakończeniu doświadczenia trzeba zgasić palnik, odczekać do ostygnięcia zlewki i elementów metalowych, wylać wodę dopiero po bezpiecznym schłodzeniu oraz osuszyć stanowisko.
