Aparatura do badania jednorodnego pola magnetycznego, do badania pola magnetycznego wewnątrz zasilanego solenoidu.

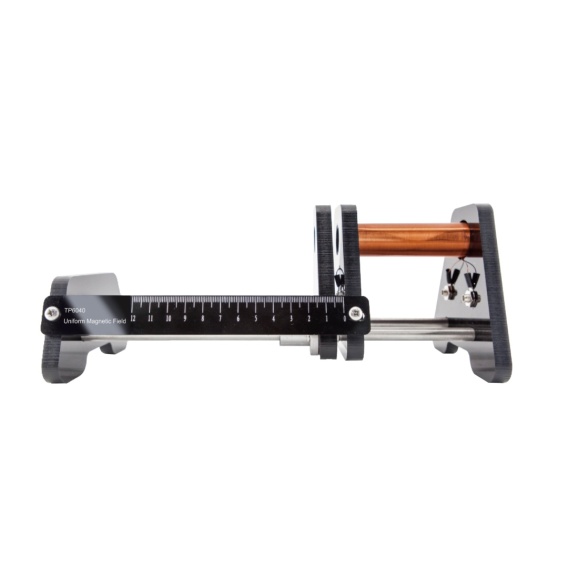

TM6040 Apparatus for Uniform Magnetic Field — praktyczne badanie pola magnetycznego wewnątrz solenoidu

Apparatus for Uniform Magnetic Field TM6040 / Aparatura do badania jednorodnego pola magnetycznego to zestaw laboratoryjny do doświadczeń z elektromagnetyzmu, cewek, pola magnetycznego i pomiaru indukcji magnetycznej. W Sklep Multimedia polecamy go jako bardzo wartościowe wyposażenie pracowni fizycznej i STEM, ponieważ pozwala uczniom samodzielnie sprawdzić, jak zachowuje się pole magnetyczne wewnątrz zasilonego solenoidu. Karta Sklep Multimedia wskazuje, że zestaw służy do doświadczeń nad jednorodnym polem magnetycznym oraz do badania zależności indukcji magnetycznej wewnątrz solenoidu od natężenia prądu i liczby zwojów na jednostkę długości. Po zasileniu solenoid wytwarza stabilne, w przybliżeniu jednorodne pole w swoim wnętrzu, a czujnik pola magnetycznego pozwala śledzić rozkład i zmiany indukcji w czasie rzeczywistym. Największą wartością dydaktyczną TM6040 jest to, że uczniowie nie tylko słyszą, że pole w długim solenoidzie jest w przybliżeniu jednorodne. Mogą to sprawdzić, przesuwając sondę pola magnetycznego wzdłuż osi cewki, porównując wskazania i analizując dane w tabelach oraz na wykresach. Dzięki temu elektromagnetyzm staje się doświadczeniem pomiarowym, a nie tylko rysunkiem linii pola w podręczniku.

Do czego służy zestaw TM6040?

Zestaw TM6040 służy do badania jednorodnego pola magnetycznego wewnątrz zasilonego solenoidu. Umożliwia pomiar indukcji magnetycznej w różnych punktach cewki oraz sprawdzenie, jak zmiana prądu i liczby zwojów wpływa na wartość pola.

W praktyce szkolnej zestaw można wykorzystać do omawiania: pola magnetycznego w solenoidzie, indukcji magnetycznej, zależności pola od natężenia prądu, zależności pola od liczby zwojów na jednostkę długości, jednorodności pola magnetycznego, pomiaru położenia sondy w cewce, analizy rozkładu pola wzdłuż osi solenoidu, reguły prawej dłoni, cewek i elektromagnesów, modelowania pracy elementów indukcyjnych. Producent SWR wskazuje, że urządzenie jest używane do badania pola jednorodnego, a także do rozszerzonych doświadczeń nad zależnością między polem magnetycznym wewnątrz zasilonego solenoidu a natężeniem prądu oraz liczbą zwojów cewki na jednostkę długości.

Dlaczego jednorodne pole magnetyczne warto badać doświadczalnie?

Jednorodne pole magnetyczne jest jednym z ważnych modeli w fizyce. W takim polu wartość i kierunek indukcji magnetycznej są w przybliżeniu jednakowe w wybranym obszarze. Uczniowie często spotykają ten model na rysunkach, ale bez doświadczenia trudno im zrozumieć, skąd wiadomo, że pole jest „prawie takie samo” w różnych miejscach. TM6040 pozwala to sprawdzić. Uczniowie mogą ustawić sondę w kilku punktach wewnątrz solenoidu, zapisać wskazania i porównać wartości. Jeżeli w środkowej części cewki odczyty są podobne, łatwo wyjaśnić, co oznacza jednorodność pola. Jeżeli przy końcach solenoidu wynik się zmienia, można omówić ograniczenia modelu i różnicę między układem idealnym a rzeczywistym. To bardzo dobre doświadczenie do nauki pracy naukowej. Uczeń nie tylko przyjmuje definicję, ale sam tworzy serię pomiarów i na tej podstawie ocenia rozkład pola.

Solenoid jako źródło pola magnetycznego

Solenoid, czyli cewka z wieloma zwojami, jest jednym z najważniejszych elementów w nauce elektromagnetyzmu. Gdy płynie przez niego prąd, wewnątrz cewki powstaje pole magnetyczne. W odpowiednio długim solenoidzie środkowy obszar pola można traktować jako w przybliżeniu jednorodny. W TM6040 solenoid jest głównym elementem roboczym. Karta dystrybucyjna SWR wskazuje, że po zasileniu solenoidu wewnątrz może powstać stabilne pole jednorodne, a czujnik pola magnetycznego pozwala badać zmiany indukcji magnetycznej i prezentować dane w czasie rzeczywistym. Dzięki temu uczniowie mogą zobaczyć, jak z prostego przewodu z prądem przechodzimy do cewki, a z cewki do praktycznego elektromagnesu. To ważny pomost między fizyką szkolną a techniką: przekaźnikami, dławikami, transformatorami, silnikami i urządzeniami elektromagnetycznymi.

Natężenie prądu a indukcja magnetyczna

Jednym z podstawowych doświadczeń z TM6040 jest badanie zależności między natężeniem prądu a indukcją magnetyczną wewnątrz solenoidu. Gdy zwiększamy prąd płynący przez cewkę, pole magnetyczne w jej wnętrzu powinno rosnąć. Taki eksperyment jest bardzo czytelny: nauczyciel ustawia sondę pola magnetycznego w tym samym miejscu, uczniowie zmieniają wartość prądu, a następnie zapisują odczyty indukcji magnetycznej. Dane można przedstawić w tabeli i na wykresie B(I). Karta Sklep Multimedia i karta SWR wskazują, że zestaw jest przeznaczony właśnie do rozszerzonego badania zależności pola magnetycznego od natężenia prądu. To jedno z najważniejszych doświadczeń, ponieważ pokazuje, że pole elektromagnetyczne można kontrolować przez zmianę parametrów zasilania.

Liczba zwojów na jednostkę długości a pole magnetyczne

Drugim kluczowym doświadczeniem jest badanie zależności między polem magnetycznym a liczbą zwojów na jednostkę długości. Zestaw TM6040 został zaprojektowany tak, aby można było zmieniać efektywną liczbę zwojów bez wymiany solenoidu. Wystarczy zmienić punkt podłączenia przewodów do odpowiedniego odczepu. To bardzo wygodne w praktyce szkolnej. Uczniowie mogą porównać kilka konfiguracji cewki, zachowując tę samą geometrię stanowiska i położenie sondy. Dzięki temu łatwiej kontrolować zmienne i uzyskać czytelny wynik. Dydaktycznie jest to niezwykle ważne, bo uczniowie widzą, że siła pola magnetycznego zależy nie tylko od prądu. Zależy również od konstrukcji cewki — liczby zwojów i ich rozmieszczenia. To świetne wprowadzenie do projektowania elektromagnesów i elementów indukcyjnych.

Szyna z podziałką i sanie z uchwytem sondy

Zestaw został wyposażony w szynę / tor pomiarowy z podziałką, która ułatwia odczyt położenia sondy pola magnetycznego. Karta Sklep Multimedia wskazuje, że boczna podziałka na szynie ułatwia odczyt położenia sondy, a sanie z uchwytem czujnika przesuwają się płynnie i utrzymują sondę na osi solenoidu podczas pomiaru. To bardzo praktyczne rozwiązanie. W doświadczeniach z rozkładem pola ważne jest, aby sonda poruszała się wzdłuż ustalonej osi, a jej położenie można było dokładnie zapisać. Sanie ograniczają przypadkowe przesunięcia, a podziałka pozwala tworzyć tabelę: położenie sondy — indukcja magnetyczna. Dzięki temu uczniowie mogą przygotować nie tylko prosty pomiar w jednym punkcie, ale pełny profil pola wzdłuż solenoidu.

Oprogramowanie, tabele i wykresy

Karta SWR wskazuje, że zestaw jest wyposażony w specjalne oprogramowanie z gotowymi szablonami, które automatycznie zapisuje zmiany danych w formie tabel i krzywych / wykresów. Dzięki temu wyniki doświadczeń są bardziej intuicyjne i czytelne.

Dla nauczyciela oznacza to łatwiejsze prowadzenie lekcji pokazowej i ćwiczeń uczniowskich. Zamiast ograniczać się do kilku odczytów z miernika, można od razu tworzyć wykres rozkładu pola lub zależności pola od prądu. Dla ucznia to bardzo dobra nauka analizy danych. Uczeń widzi, że wartości liczbowe mają sens dopiero wtedy, gdy zostaną porównane, uporządkowane i przedstawione graficznie.

Jakie doświadczenia można wykonać?

Badanie jednorodnego pola magnetycznego w solenoidzie To podstawowe doświadczenie dla TM6040. Uczniowie zasilają solenoid, umieszczają sondę pola magnetycznego w jego wnętrzu i sprawdzają, jak zmienia się indukcja magnetyczna w różnych punktach cewki.

Rozkład pola magnetycznego wzdłuż osi solenoidu Dzięki szynie z podziałką i saniom z uchwytem czujnika uczniowie mogą przesuwać sondę wzdłuż osi solenoidu. Wyniki pozwalają sprawdzić, gdzie pole jest najbardziej jednorodne i jak zmienia się przy końcach cewki.

Zależność indukcji magnetycznej od natężenia prądu Uczniowie ustawiają sondę w tym samym miejscu i zmieniają wartość prądu płynącego przez solenoid. Następnie tworzą tabelę oraz wykres B(I) i sprawdzają, czy pole rośnie wraz z prądem.

Zależność pola od liczby zwojów na jednostkę długości Dzięki odczepom w solenoidzie można zmieniać efektywną liczbę zwojów bez wymiany cewki. Uczniowie porównują wyniki dla różnych punktów podłączenia przewodów i analizują wpływ liczby zwojów na pole.

Porównanie środka solenoidu z obszarem przy końcach Uczniowie mogą sprawdzić, że pole w środkowej części solenoidu jest bardziej stabilne, a przy końcach zaczyna się zmieniać. To dobry sposób na omówienie różnicy między modelem idealnym i rzeczywistym.

Reguła prawej dłoni dla solenoidu Po zmianie kierunku prądu można omówić, jak zmienia się zwrot pola magnetycznego. Uczniowie mogą przewidywać kierunek pola, a następnie potwierdzać go odczytem z czujnika lub obserwacją pomocniczą.

Model elektromagnesu Solenoid z prądem można potraktować jako model elektromagnesu. Uczniowie badają, jak zmiana prądu i liczby zwojów wpływa na „siłę” pola magnetycznego.

Wpływ położenia sondy na wynik pomiaru To doświadczenie uczy poprawnej techniki pomiarowej. Uczniowie widzą, że odczyt zależy od tego, gdzie dokładnie znajduje się sonda, dlatego w badaniach trzeba precyzyjnie zapisywać położenie.

Tworzenie wykresu B(x) Uczniowie przesuwają sondę wzdłuż osi solenoidu i zapisują wartości indukcji magnetycznej dla kolejnych położeń. Z danych powstaje wykres rozkładu pola B(x).

Tworzenie wykresu B(I) Dla stałego położenia sondy uczniowie zmieniają prąd i zapisują pole magnetyczne. Wykres B(I) pozwala omówić zależność między prądem a polem.

Projekt STEM — charakterystyka solenoidu Uczniowie mogą przygotować pełne badanie: określić zmienne, wybrać zakres prądu, ustalić położenia sondy, zebrać dane, narysować wykresy i opisać, kiedy pole solenoidu można uznać za jednorodne.

Zastosowanie w fizyce, elektrotechnice i STEM

Apparatus for Uniform Magnetic Field TM6040 szczególnie dobrze sprawdza się w fizyce przy omawianiu elektromagnetyzmu, pola magnetycznego, indukcji magnetycznej, solenoidów, cewek, elektromagnesów, reguły prawej dłoni i zależności pola od prądu. W elektrotechnice zestaw może służyć jako wprowadzenie do budowy i działania cewek, elektromagnesów, przekaźników, dławików, elementów indukcyjnych i układów, w których kontroluje się pole magnetyczne przez zmianę parametrów uzwojenia. W edukacji STEM TM6040 pozwala uczniom pracować jak w laboratorium pomiarowym: przesuwać sondę, kontrolować prąd, zmieniać liczbę zwojów, rejestrować dane, tworzyć wykresy i wyciągać wnioski na podstawie pomiarów.

Współpraca z SenseDisc Pro i iLab V12.0

TM6040 jest naturalnym uzupełnieniem systemu SenseDisc Pro w konfiguracjach Physics i Advanced. Zestaw tworzy stanowisko z solenoidem i prowadzeniem sondy, a czujnik pola magnetycznego umożliwia pomiar indukcji magnetycznej. Do pełnej realizacji doświadczeń szczególnie przydatne są: czujnik pola magnetycznego, czujnik prądu, czujnik napięcia oraz inteligentny zasilacz laboratoryjny, np. TP2094, który pozwala stabilnie regulować parametry zasilania cewki. W połączeniu z iLab V12.0 uczniowie mogą tworzyć wykresy B(x), B(I) oraz porównania dla różnych odczepów solenoidu. Takie stanowisko bardzo dobrze rozwija umiejętność analizy danych: uczniowie nie tylko widzą pole magnetyczne przez wskazania czujnika, ale mogą je mapować, porównywać i interpretować.

Korzyści dla nauczyciela, ucznia i szkoły

Dla nauczyciela TM6040 Apparatus for Uniform Magnetic Field oznacza gotowe, czytelne stanowisko do doświadczeń z elektromagnetyzmu. Zestaw pozwala szybko pokazać, jak solenoid wytwarza pole, jak pole zależy od prądu i liczby zwojów oraz jak badać rozkład pola wzdłuż cewki. Dla ucznia to doświadczenie, które pozwala zobaczyć niewidzialne pole przez pomiar. Uczeń przesuwa sondę, zmienia parametry zasilania, obserwuje wskazania i rozumie, że pole magnetyczne można mierzyć tak samo jak temperaturę, ciśnienie czy siłę. Dla szkoły to praktyczne wyposażenie pracowni fizycznej, elektrotechnicznej i STEM. Zestaw dobrze uzupełnia czujniki pola magnetycznego, zasilacze laboratoryjne oraz pakiety SenseDisc Pro Physics i Advanced.

Bezpieczeństwo i prawidłowe użytkowanie

TM6040 powinien być używany z bezpiecznym, szkolnym źródłem zasilania i pod nadzorem nauczyciela. Przed rozpoczęciem doświadczenia należy sprawdzić poprawność połączeń, ustawienie sondy oraz wybrany odczep solenoidu. Nie należy zasilać solenoidu prądem przekraczającym parametry dopuszczalne dla zestawu ani doprowadzać do nadmiernego nagrzewania uzwojenia. Przy dłuższej pracy warto robić przerwy i kontrolować temperaturę cewki. Jeżeli wykorzystywany jest zasilacz regulowany, napięcie i prąd należy zwiększać stopniowo. Po zakończeniu doświadczenia należy wyłączyć zasilanie, odłączyć przewody, ostrożnie wysunąć sondę z uchwytu i odłożyć elementy zestawu razem. Szynę, sanie i podziałkę warto chronić przed uszkodzeniem, ponieważ wpływają na dokładność pozycjonowania sondy.
